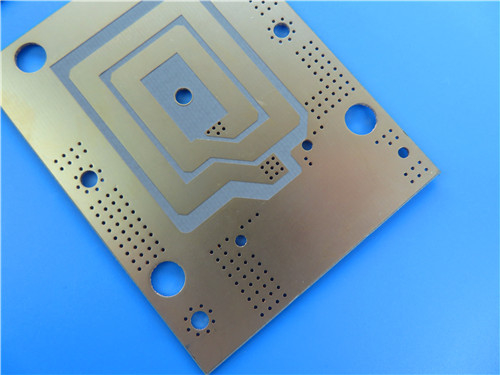

RF-35 PCB διπλής όψης 20mil ENIG φινίρισμα

Αυτή η υψηλής ποιότητας πλακέτα PCB 2 στρώσεων είναι κατασκευασμένη από RF-35, ένα προηγμένο οργανικό-κεραμικό laminate ιδανικό για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.

Διάταξη Στρώσεων
Αυτή η πλακέτα PCB διαθέτει μια στοίβα 2 στρώσεων, που αποτελείται από:


- Χάλκινο Στρώμα 1: 35 μm
- Πυρήνας RF-35: 20 mil (0.508 mm)
- Χάλκινο Στρώμα 2: 35 μm

Η κατασκευή διπλής στρώσης διευκολύνει την αποτελεσματική μετάδοση σήματος και ελαχιστοποιεί τη διασταυρούμενη συνομιλία, που είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας.

Διαστάσεις και Προδιαγραφές
- Διαστάσεις Πλακέτας: 239.5 mm x 130 mm (± 0.15 mm)
- Τελικό Πάχος: 0.6 mm
- Ελάχιστο Ίχνος/Διάστημα: 5/7 mils
- Ελάχιστο Μέγεθος Οπής: 0.3 mm
- Τελικό Βάρος Χαλκού: 1 oz (1.4 mils) στα εξωτερικά στρώματα
- Φινίρισμα Επιφάνειας: Επιμετάλλωση Νικελίου με Εμβάπτιση Χρυσού, παρέχοντας εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση.

Έλεγχος Ποιότητας
Οι πλακέτες PCB μας υποβάλλονται σε αυστηρούς 100% ηλεκτρικούς ελέγχους πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα αξιοπιστίας. Κατασκευασμένες σύμφωνα με τις προδιαγραφές IPC-Class-2, αυτές οι πλακέτες έχουν σχεδιαστεί για αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.

Χαρακτηριστικά Απόδοσης

Ηλεκτρικές Ιδιότητες
Η πλακέτα PCB RF-35 διαθέτει διηλεκτρική σταθερά 3.5 στα 1.9 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος για εφαρμογές υψηλής συχνότητας. Ο χαμηλός συντελεστής απώλειάς της 0.0018 ενισχύει την επιχειρησιακή απόδοση, ενώ η απορρόφηση υγρασίας είναι μόλις 0.02%, διατηρώντας τη σταθερότητα σε διάφορα περιβάλλοντα. Επιπλέον, μια τάση διηλεκτρικής διάσπασης 41 kV παρέχει ισχυρή ηλεκτρική αξιοπιστία.

Μηχανικές Ιδιότητες
Αυτή η πλακέτα PCB παρουσιάζει εξαιρετική μηχανική αντοχή, με βαθμολογίες αντοχής αποκόλλησης που υπερβαίνουν τα 8.0 lbs/in (1.5 N/mm) για χαλκό 1/2 oz. και πάνω από 10.0 lbs/in (1.8 N/mm) για χαλκό 1 oz. Η εφελκυστική αντοχή μετράται μεγαλύτερη από 22,000 psi (152 N/mm2) κατά μήκος και πάνω από 18,000 psi (124 N/mm2) κατά πλάτος. Η εφελκυστική αντοχή είναι επίσης υψηλή, στα 27,000 psi (187 N/mm2) κατά μήκος και 21,000 psi (145 N/mm2) κατά πλάτος, εξασφαλίζοντας ανθεκτικότητα σε όλη τη διάρκεια των διαδικασιών κατασκευής.

Θερμικές Ιδιότητες
Η πλακέτα PCB προσφέρει θερμική αγωγιμότητα 0.24 W/m/K, διαχέοντας αποτελεσματικά τη θερμότητα. Ο συντελεστής θερμικής διαστολής (CTE) κυμαίνεται από 19-24 ppm/°C στην κατεύθυνση X-Y και 64 ppm/°C στην κατεύθυνση Z, υποδεικνύοντας σταθερότητα υπό αλλαγές θερμοκρασίας. Αυτή η θερμική ανθεκτικότητα είναι ζωτικής σημασίας για τη διατήρηση της δομικής ακεραιότητας σε διάφορες συνθήκες λειτουργίας.

Πλεονεκτήματα

Οικονομική Αποτελεσματικότητα
Η πλακέτα PCB RF-35 προσφέρει μια λύση χαμηλού κόστους χωρίς συμβιβασμούς στην ποιότητα ή την απόδοση. Ο σχεδιασμός της είναι βελτιστοποιημένος για παραγωγή μεγάλου όγκου, καθιστώντας την μια οικονομική επιλογή για τους κατασκευαστές.

Βελτιωμένη Δυνατότητα Επαναφοράς
Η εξαιρετική αντοχή αποκόλλησης του RF-35 επιτρέπει την εύκολη επαναφορά των εξαρτημάτων. Αυτό είναι ιδιαίτερα επωφελές στην κατασκευή ηλεκτρονικών, όπου οι τροποποιήσεις και οι επισκευές είναι συχνά απαραίτητες.

Χαμηλή Απορρόφηση Υγρασίας
Με εξαιρετικά χαμηλό ρυθμό απορρόφησης υγρασίας, το RF-35 ελαχιστοποιεί τον κίνδυνο αποκόλλησης και εξασφαλίζει μακροχρόνια αξιοπιστία, ιδιαίτερα σε υγρά περιβάλλοντα.

Λείο Φινίρισμα Επιφάνειας
Το φινίρισμα με επιμετάλλωση νικελίου με εμβάπτιση χρυσού παρέχει μια λεία επιφάνεια, ενισχύοντας τη συγκολλησιμότητα και μειώνοντας την πιθανότητα ελαττωμάτων κατά τη συναρμολόγηση.

Εφαρμογές

Η ευελιξία της πλακέτας PCB RF-35 την καθιστά κατάλληλη για ένα ευρύ φάσμα εφαρμογών, όπως:

- Ενισχυτές Ισχύος: Απαραίτητοι για την ενίσχυση της ισχύος του σήματος στην επικοινωνία RF.


- Φίλτρα και Συζεύκτες: Χρησιμοποιούνται σε διάφορα κυκλώματα RF για τη διαχείριση της ροής του σήματος και τη μείωση των παρεμβολών.


- Παθητικά Εξαρτήματα: Ιδανικά για εφαρμογές που απαιτούν χαμηλή απώλεια και υψηλή αξιοπιστία.

Συμπέρασμα

Αυτή η πλακέτα PCB RF-35 είναι απόδειξη των προηγμένων μηχανικών και κατασκευαστικών διαδικασιών. Με τις ανώτερες ιδιότητες του υλικού, τον αυστηρό έλεγχο ποιότητας και τις ευέλικτες εφαρμογές, είναι μια ιδανική λύση για εταιρείες που επιθυμούν να βελτιώσουν τις προσφορές των ηλεκτρονικών τους προϊόντων. Επιλέγοντας την πλακέτα PCB RF-35, επενδύετε στην αξιοπιστία, την απόδοση και την οικονομική αποδοτικότητα, διασφαλίζοντας ότι τα προϊόντα σας ανταποκρίνονται στις απαιτήσεις του σημερινού τοπίου ηλεκτρονικών υψηλής συχνότητας.

Για περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεών μας. Είμαστε εδώ για να σας βοηθήσουμε με την καλύτερη λύση PCB για τις ανάγκες σας.
