Αυτή η πλακέτα PCB υψηλής απόδοσης είναι σχεδιασμένη για να πληροί τις αυστηρές απαιτήσεις μιας ποικιλίας εφαρμογών υψηλής συχνότητας, εξασφαλίζοντας αξιοπιστία και ακρίβεια.
Κατανόηση του Υλικού RF-60A
Το RF-60A είναι μέρος της αξιόλογης οικογένειας ORCER της Taconic, γνωστή για την εξαιρετική κατασκευή οργανικού-κεραμικού laminate. Αυτό το υλικό είναι κατασκευασμένο με υφαντό υαλοβάμβακα, το οποίο ενισχύει τη σταθερότητα διαστάσεων και την αντοχή σε κάμψη, καθιστώντας το ιδανικό για απαιτητικές ηλεκτρονικές εφαρμογές. Η καινοτόμος σύνθεση του RF-60A έχει ως αποτέλεσμα χαμηλή απορρόφηση υγρασίας και ομοιόμορφες ηλεκτρικές ιδιότητες, θέτοντας ένα σημείο αναφοράς για την αξιοπιστία σε απαιτητικά περιβάλλοντα.
Βασικές Ιδιότητες του RF-60A
Τα ισχυρά χαρακτηριστικά του RF-60A το καθιστούν ένα προτιμώμενο υλικό για εφαρμογές υψηλής συχνότητας:
- Διηλεκτρική Σταθερά (Dk): 6.15 στα 10 GHz. Αυτό το χαμηλό Dk επιτρέπει ελάχιστη απώλεια σήματος και βελτιωμένη απόδοση σε εφαρμογές RF.
- Συντελεστής Διασποράς: 0.0038 στα 10 GHz/23°C. Αυτός ο χαμηλός συντελεστής διασποράς εξασφαλίζει αποτελεσματική μετάδοση σήματος με μειωμένη παραγωγή θερμότητας.
- Απορρόφηση Υγρασίας: 0.02%. Ο χαμηλός ρυθμός απορρόφησης υγρασίας συμβάλλει στην ενισχυμένη αξιοπιστία σε υγρά περιβάλλοντα.
- Θερμική Αγωγιμότητα: 0.4 W/MK. Αυτή η ιδιότητα βοηθά στην αποτελεσματική απαγωγή θερμότητας, κρίσιμη για εφαρμογές υψηλής ισχύος.
- CTE (Συντελεστής Θερμικής Διαστολής):
- Άξονας X: 9 ppm/°C
- Άξονας Y: 8 ppm/°C
- Άξονας Z: 69 ppm/°C
- Ιδιότητες Αποβολής Αερίων: 0.02% TML, 0.01% WVR. Αυτά τα χαρακτηριστικά καθιστούν το RF-60A κατάλληλο για εφαρμογές με περιορισμένο χώρο.
Αυτές οι ιδιότητες διασφαλίζουν ότι η πλακέτα PCB RF-60A διατηρεί την ακεραιότητα της απόδοσης ακόμη και σε ακραίες συνθήκες, κάτι που είναι απαραίτητο για εφαρμογές στην αεροδιαστημική, τις τηλεπικοινωνίες και τις ιατρικές συσκευές.
| Τυπικές Τιμές RF-60A |
| Ιδιότητα |
Μέθοδος Δοκιμής |
Μονάδα |
Τιμή |
Μονάδα |
Τιμή |
| Dk @ 10 GHz |
IPC-650 2.5.5.6 |
|
6.15 |
|
6.15 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0038 |
|
0.0038 |
| Απορρόφηση Υγρασίας |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Διηλεκτρική Διάσπαση |
IPC-650 2.5.6 |
kV |
53 |
kV |
53 |
| Διηλεκτρική Αντοχή |
ASTM D 149 |
V/mil |
880 |
kV/mm |
35 |
| Αντίσταση Όγκου |
IPC-650 2.5.17.1 (Μετά την Υγρασία) |
Mohm/cm |
9.0 x 108 |
Mohm/cm |
9.0 x 108 |
| Αντίσταση Επιφάνειας |
IPC-650 2.5.17.1 (Μετά την Υγρασία) |
Mohm |
2.28 x 108 |
Mohm |
2.28 x 108 |
| Αντοχή σε Τόξο |
IPC-650 2.5.1 |
Δευτερόλεπτα |
193 |
Δευτερόλεπτα |
193 |
| Αντοχή σε Κάμψη (MD) |
ASTM D 790 |
psi |
18,300 |
N/mm2 |
126.2 |
| Αντοχή σε Κάμψη (CD) |
ASTM D 790 |
psi |
14,600 |
N/mm2 |
100.7 |
| Αντοχή σε εφελκυσμό (MD) |
ASTM D 3039 |
psi |
19,500 |
N/mm2 |
134.4 |
| Αντοχή σε εφελκυσμό (CD) |
ASTM D 3039 |
psi |
16,300 |
N/mm2 |
112.4 |
| Μέτρο Young |
ASTM D 3039 |
kpsi |
1,590 |
N/mm2 |
11,000 |
| Λόγος Poisson |
ASTM D 3039 |
|
0.068 |
N/mm2 |
0.068 |
| Συντελεστής Συμπίεσης |
ASTM D 695 (23°C) |
kpsi |
338 |
|
2,330 |
| Αντοχή σε ξεφλούδισμα (1 oz. ED) |
IPC-650 2.4.8 Sec. 5.2.2 (Θερμική καταπόνηση) |
lbs/in |
8 |
N/mm |
1.4 |
| Σταθερότητα Διαστάσεων (MD) |
IPC-650 2.4.39 Sec. 5.4 (Μετά το ψήσιμο) |
mils/in |
0.68 |
mm/M |
0.68 |
| Σταθερότητα Διαστάσεων (CD) |
IPC-650 2.4.39 Sec. 5.4 (Μετά το ψήσιμο) |
mils/in |
1.05 |
mm/M |
1.05 |
| Πυκνότητα (Ειδικό Βάρος) |
ASTM D 792 |
g/cm3 |
2.79 |
g/cm3 |
2.79 |
| Θερμική Αγωγιμότητα |
ASTM F 433 |
W/M*K |
0.4 |
W/M*K |
0.4 |
| CTE (Άξονας X) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
9 |
ppm/°C |
9 |
| CTE (Άξονας Y) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
8 |
ppm/°C |
8 |
| CTE (Άξονας Z) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
69 |
ppm/°C |
69 |
| Αποβολή Αερίων (% TML) |
ASTM E 595* |
% |
0.02 |
% |
0.02 |
| Αποβολή Αερίων (% CVCM) |
ASTM E 595* |
% |
0.00 |
% |
0.00 |
| Αποβολή Αερίων (% WVR) |
ASTM E 595* |
% |
0.01 |
% |
0.01 |
| Βαθμολογία Ευφλεκτότητας |
UL 94 |
|
V-0 |
|
V-0 |
Λεπτομερείς Προδιαγραφές PCB

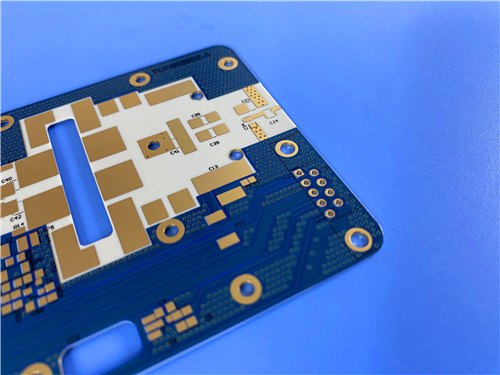

Αυτή η πλακέτα PCB διαθέτει μια εξελιγμένη 2-στρωματική άκαμπτη κατασκευή που βελτιστοποιεί την απόδοση για εφαρμογές υψηλής συχνότητας. Παρακάτω είναι οι ακριβείς προδιαγραφές που καθορίζουν τις δυνατότητές της:
Τεχνικές Προδιαγραφές
- Βασικό Υλικό: RF-60A
- Αριθμός Στρώσεων: 2 στρώσεις, παρέχοντας μια ισορροπία μεταξύ πολυπλοκότητας και αποτελεσματικότητας.
- Διαστάσεις Πλακέτας: 65mm x 14mm (±0.15mm), επιτρέποντας συμπαγή σχέδια χωρίς να θυσιάζεται η λειτουργικότητα.
- Ελάχιστο Ίχνος/Διάστημα: 4/6 mils, διευκολύνοντας περίπλοκα σχέδια κυκλωμάτων.
- Ελάχιστο Μέγεθος Οπής: 0.3mm, φιλοξενώντας διάφορα ηλεκτρονικά εξαρτήματα.
- Πάχος Τελικής Πλακέτας: 0.7mm, εξασφαλίζοντας ανθεκτικότητα και αξιοπιστία.
- Βάρος Τελικού Χαλκού: 1 oz (1.4 mils) στα εξωτερικά στρώματα, παρέχοντας ισχυρές ηλεκτρικές συνδέσεις.
- Πάχος Επιμετάλλωσης Via: 20 μm, ενισχύοντας την ανθεκτικότητα των συνδέσεων μεταξύ των στρώσεων.
- Φινίρισμα Επιφάνειας: Χρυσός Εμβάπτισης, εξασφαλίζοντας εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση.
- Top Silkscreen: Μαύρο, παρέχοντας σαφή αναγνώριση για τα εξαρτήματα.
- Top Solder Mask: Μπλε, συμβάλλοντας στον αισθητικό και λειτουργικό σχεδιασμό.
- Ηλεκτρική Δοκιμή: 100% δοκιμασμένο πριν από την αποστολή, εξασφαλίζοντας διασφάλιση ποιότητας.
- Παγκόσμια Διαθεσιμότητα: Ναι, καθιστώντας το προσβάσιμο για κατασκευαστές παγκοσμίως.
Δομή Stackup PCB
Το stackup της πλακέτας PCB RF-60A αποτελείται από:
- Χάλκινο Στρώμα 1: 35 μm, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος.
- RF-60A Διηλεκτρικό: 0.635 mm (25 mils), παρέχοντας απαραίτητη μόνωση και σταθερότητα.
- Χάλκινο Στρώμα 2: 35 μm, επιτρέποντας πολύπλοκες διαμορφώσεις κυκλωμάτων.
Αυτή η προσεκτικά σχεδιασμένη διαμόρφωση εξασφαλίζει βέλτιστη απόδοση και αξιοπιστία, ιδιαίτερα σε εφαρμογές υψηλής συχνότητας.
Εφαρμογές στη Βιομηχανία
Η πλακέτα PCB RF-60A είναι κατάλληλη για διάφορες εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων:
Ενισχυτές Ισχύος: Χρησιμοποιούνται σε συστήματα επικοινωνίας όπου η ισχύς του σήματος είναι κρίσιμη.
Φίλτρα και Συζεύκτες: Απαραίτητα για την επεξεργασία και τη δρομολόγηση σήματος σε κυκλώματα RF.
Μικρογραφικές Κεραίες: Ιδανικές για συμπαγή σχέδια σε σύγχρονες συσκευές επικοινωνίας.
Παθητικά Εξαρτήματα: Όπως πυκνωτές και αντιστάσεις, όπου η σταθερότητα και η αξιοπιστία είναι υψίστης σημασίας.
Συμμόρφωση και Αειφορία
Η πλακέτα PCB RF-60A συμμορφώνεται με τα πρότυπα IPC-Class-2, διασφαλίζοντας ότι πληροί τα σημεία αναφοράς υψηλής ποιότητας κατασκευής. Επιπλέον, είναι συμβατή με RoHS και WEEE, αντανακλώντας τη δέσμευση για περιβαλλοντική αειφορία και υπεύθυνες πρακτικές κατασκευής. Αυτή η συμμόρφωση όχι μόνο εξασφαλίζει την ασφάλεια για τους τελικούς χρήστες, αλλά ευθυγραμμίζεται και με τις παγκόσμιες προσπάθειες για την ελαχιστοποίηση των ηλεκτρονικών αποβλήτων.
Συμπέρασμα
Με το προηγμένο υλικό RF-60A, την υψηλή ακρίβεια και τον στιβαρό σχεδιασμό του, η 2-στρωματική άκαμπτη πλακέτα PCB τοποθετείται ως η τέλεια λύση για το επόμενο ηλεκτρονικό σας έργο. Προσφέρεται ανώτερη ποιότητα και αξιοπιστία, προσαρμοσμένη για εφαρμογές υψηλής συχνότητας!
Για περαιτέρω ερωτήσεις ή για να κάνετε μια παραγγελία, επικοινωνήστε με την αφοσιωμένη ομάδα πωλήσεων μας.
