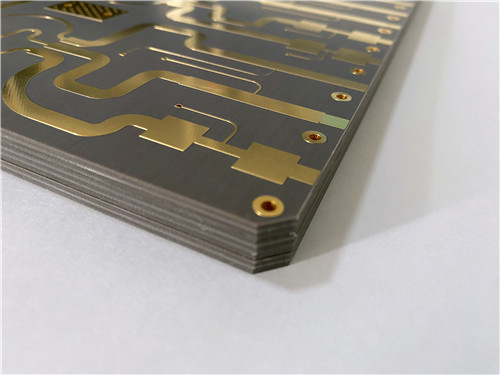

TP1020 PCB 2 στρώματα 6mm πάχος ENIG Φινίρισμα 1 ουγκιά χαλκό

Παρουσιάζουμε την TP1020 Double-Sided PCB, μια πλακέτα τυπωμένου κυκλώματος υψηλής απόδοσης σχεδιασμένη για προηγμένες εφαρμογές σε περιβάλλοντα υψηλών συχνοτήτων. Κατασκευασμένη με υλικό TP1020 κορυφαίας ποιότητας, αυτή η PCB είναι σχεδιασμένη για αξιοπιστία και βέλτιστη διηλεκτρική απόδοση, καθιστώντας την ιδανική για πολύπλοκα ηλεκτρονικά κυκλώματα.

Το υλικό TP1020 είναι μια μοναδική θερμοπλαστική σύνθεση, που ενσωματώνει κεραμικά με ρητίνη πολυφαινυλενίου οξειδίου (PPO). Σε αντίθεση με τα παραδοσιακά υλικά PCB ενισχυμένα με υαλοβάμβακα, το TP1020 προσφέρει ανώτερη διηλεκτρική απόδοση και σταθερότητα. Η απουσία υαλοβάμβακα επιτρέπει μια πιο λεία επιφάνεια, βελτιώνοντας την ακεραιότητα του σήματος και μειώνοντας τις απώλειες, κάτι που είναι κρίσιμο για εφαρμογές υψηλών συχνοτήτων.

Βασικές Ιδιότητες του TP1020

- Διηλεκτρική Σταθερά (Dk): Ρυθμιζόμενη εντός της περιοχής 3 έως 25, με τυπική τιμή 10,2±0,2 στα 10GHz. Αυτή η δυνατότητα ρύθμισης διασφαλίζει ότι τα σχέδια μπορούν να βελτιστοποιηθούν για συγκεκριμένες απαιτήσεις κυκλώματος.

- Χαμηλός Συντελεστής Διασποράς: Με συντελεστή διασποράς 0,0012 στα 10GHz, το TP1020 ελαχιστοποιεί την απώλεια ενέργειας, ενισχύοντας τη συνολική απόδοση.

- Θερμική Σταθερότητα: Το υλικό παρουσιάζει χαμηλό θερμικό συντελεστή διηλεκτρικής σταθεράς (TCDK) -40 ppm/°C, εξασφαλίζοντας σταθερή απόδοση σε ένα ευρύ φάσμα θερμοκρασιών (-55°C έως 150°C).

Τεχνικές Προδιαγραφές

Η PCB TP1020 είναι σχολαστικά σχεδιασμένη με τις ακόλουθες προδιαγραφές:

- Αριθμός Στρώσεων: Διπλής όψης
- Διαστάσεις Πλακέτας: 129mm x 129mm (±0,15mm)
- Ελάχιστο Ίχνος/Διάστημα: 5/8 mils, επιτρέποντας σχέδια πυκνής συσκευασίας.
- Ελάχιστο Μέγεθος Οπής: 0,7mm, φιλοξενώντας διάφορους τύπους εξαρτημάτων.
- Πάχος Τελικής Πλακέτας: 6,0mm για διασφάλιση ανθεκτικότητας.
- Φινίρισμα Επιφάνειας: Ηλεκτρολυτικό Νικέλιο Εμβάπτισης Χρυσού (ENIG) για εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση.
- Ηλεκτρική Δοκιμή: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή, διασφαλίζοντας την διασφάλιση ποιότητας.

Εφαρμογές της PCB TP1020

Η ευελιξία της PCB TP1020 την καθιστά κατάλληλη για ένα ευρύ φάσμα εφαρμογών υψηλής τεχνολογίας:

1. Παγκόσμια Συστήματα Πλοήγησης μέσω Δορυφόρου: Οι δυνατότητες υψηλής συχνότητας και τα χαρακτηριστικά χαμηλών απωλειών καθιστούν το TP1020 ιδανικό για συστήματα πλοήγησης ακριβείας.

2. Συστήματα επί πυραύλων: Η αξιοπιστία και η απόδοση της PCB υπό ακραίες συνθήκες είναι ζωτικής σημασίας για στρατιωτικές εφαρμογές όπου η αποτυχία δεν είναι επιλογή.

3. Τεχνολογία πυροσωλήνα: Η PCB TP1020 υποστηρίζει τα πολύπλοκα κυκλώματα που απαιτούνται για σύγχρονα συστήματα πυροσωλήνων, εξασφαλίζοντας αξιόπιστους μηχανισμούς έκρηξης.

4. Μικρογραφικές κεραίες: Με τον συμπαγή σχεδιασμό και την απόδοση υψηλής συχνότητας, το TP1020 είναι ιδανικό για την ανάπτυξη μικρογραφικών κεραιών που χρησιμοποιούνται σε διάφορες συσκευές επικοινωνίας.

Διασφάλιση Ποιότητας

Η δέσμευσή μας στην ποιότητα αντικατοπτρίζεται στην τήρηση του προτύπου IPC-Class-2 για την PCB TP1020. Κάθε πλακέτα υποβάλλεται σε αυστηρά πρωτόκολλα δοκιμών, διασφαλίζοντας ότι πληρούν τα βιομηχανικά σημεία αναφοράς για απόδοση και αξιοπιστία. Η 100% ηλεκτρική δοκιμή εγγυάται ότι κάθε PCB που αποστέλλεται είναι απαλλαγμένη από ελαττώματα, παρέχοντας στους πελάτες μας ηρεμία.

Συμπέρασμα

Η TP1020 Double-Sided PCB είναι κάτι περισσότερο από μια πλακέτα κυκλώματος. είναι μια λύση υψηλής απόδοσης που ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών. Με τις προηγμένες ιδιότητες του υλικού και την ακριβή μηχανική, η PCB TP1020 είναι έτοιμη να ανυψώσει τα έργα σας σε νέα ύψη.

Καθώς συνεχίζουμε να καινοτομούμε και να επεκτείνουμε τις προσφορές μας, σας προσκαλούμε να εξερευνήσετε τις δυνατότητες της PCB TP1020 για το επόμενο έργο σας. Για ερωτήσεις ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεών μας ή επισκεφτείτε την ιστοσελίδα μας.
