MOQ: | 1PCS |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Vacuum bags+Cartons |
Περίοδος παράδοσης: | 8-9 working days |
Μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 5000PCS per month |
Στον δυναμικό κόσμο της ηλεκτρονικής, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) δεν ήταν ποτέ μεγαλύτερη.είναι ειδικά σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των εφαρμογών ραδιοκυμάτων και μικροκυμάτων.
Επιλογή υλικού: Rogers RO3006
Ο πυρήνας αυτού του PCB είναι ο Rogers RO3006, ένα υλικό επικαιροποιημένης τεχνολογίας γνωστό για τις εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες.Αυτό το κεραμικό συνθετικό υλικό PTFE είναι σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και RF, προσφέροντας ανώτερη απόδοση και σταθερότητα.
Ιδιοκτησία | RO3006 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 6.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.5 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | - 262 | Z | ppm/°C | 10 GHz -50°Cέως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.27 0.15 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1498 1293 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.86 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.79 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °CTGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.6 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 7.1 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Βασικά χαρακτηριστικά του Rogers RO3006
- Δηλεκτρική σταθερά (Dk): 6,15 ± 0,15 στα 10 GHz και 23°C, αυτό το σταθερό Dk είναι κρίσιμο για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας.
- Συντελεστής διάσπασης: Με χαμηλό συντελεστή διάσπασης 0,002 στα 10 GHz, το Rogers RO3006 ελαχιστοποιεί την απώλεια ενέργειας, καθιστώντας το ιδανικό για αποτελεσματική μετάδοση σήματος.
- Θερμική σταθερότητα: Η θερμική θερμοκρασία αποσύνθεσης (Td) υπερβαίνει τους 500°C, παρέχοντας ισχυρή απόδοση σε απαιτητικά θερμικά περιβάλλοντα.
- Απορρόφηση υγρασίας: Ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας 0,02% αυξάνει την αξιοπιστία του PCB σε διάφορες περιβαλλοντικές συνθήκες.
- Συντελεστής θερμικής διαστολής (CTE): Με άξονες X και Y σε 17 ppm/°C και άξονα Z σε 24 ppm/°C, το Rogers RO3006 προσφέρει εξαιρετική σταθερότητα διαστάσεων.

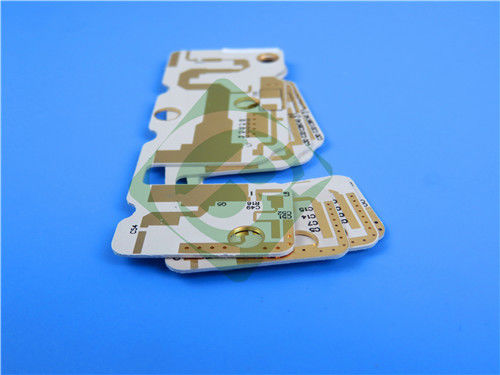

Προδιαγραφές PCB
Παράμετρος | Προδιαγραφές |
Βασικό υλικό | RO3006 |
Αριθμός στρωμάτων | 2 στρώματα |
Διάμετροι του πίνακα | 45.2 mm x 43.5 mm |
Ελάχιστο ίχνος/χώρος | 5/5 ml |
Ελάχιστο μέγεθος τρύπας | 0.2mm |
Σκοπός | - Όχι, όχι. |
Δάχος τελικής σανίδας | 0.3mm |
Τελειωμένο βάρος Cu | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) |
Μέσα από πάχος επικάλυψης | 20 μm |
Τελεία επιφάνειας | Χρυσός βύθισης |
Πιο ψηλά σε μεταξένια οθόνη | Λευκό |
Πυκνωτή οδοντόκρεμα | - Όχι, όχι. |
Πάνω μάσκα συγκόλλησης | - Όχι, όχι. |
Μασκές επίλυσης κάτω | - Όχι, όχι. |
Διαμόρφωση στοιβακτηρίου
Το PCB διαθέτει μια ανθεκτική συστοιχία σχεδιασμένη για βέλτιστες ηλεκτρικές επιδόσεις:
- Τάξη χαλκού 1: 35 μm
- Ρότζερς RO3006 Κέντρο: 10 mils (0.254mm)
- Τάξη χαλκού 2: 35 μm
Η διαμόρφωση αυτή εξασφαλίζει αποτελεσματικές ηλεκτρικές συνδέσεις και σταθερή θερμική διαχείριση, κρίσιμη για εφαρμογές υψηλής συχνότητας.
Διασφάλιση ποιότητας
Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα IPC-Class-2.Αυτή η αυστηρή διαδικασία δοκιμών έχει σχεδιαστεί για να εγγυηθεί την αξιοπιστία και την απόδοση σε απαιτητικά περιβάλλοντα.
Τυπικές εφαρμογές
Η ευελιξία αυτού του PCB το καθιστά ιδανικό για διάφορες εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων:
- Εφαρμογές αυτοκινητοβιομηχανικών ραντάρ: Βελτίωση της ασφάλειας των οχημάτων και των συστημάτων πλοήγησης.
- Αντίνες δορυφόρου παγκόσμιας τοποθέτησης (GPS): εξασφαλίζουν ακριβή παρακολούθηση της θέσης με ελάχιστη απώλεια σήματος.
- Κυτταρικά τηλεπικοινωνιακά συστήματα: Ιδανικά για ενισχυτές ισχύος και κεραίες, που υποστηρίζουν αξιόπιστη επικοινωνία.
- Πατς κεραίες για ασύρματες επικοινωνίες: Υποστήριξη απρόσκοπτης συνδεσιμότητας για κινητές συσκευές.
- Δορυφόροι απευθείας μετάδοσης: Παροχή υψηλής ποιότητας δορυφορικών σημάτων για ψυχαγωγία και επικοινωνίες.
- Datalink για τα καλωδιακά συστήματα: διευκόλυνση της αποτελεσματικής μετάδοσης δεδομένων για τα καλωδιακά δίκτυα.
- Απομακρυσμένοι αναγνώστες μετρητών: Βελτίωση της διαχείρισης των υπηρεσιών κοινής ωφέλειας με αξιόπιστη συλλογή δεδομένων.
- Ηλεκτρικά συστήματα υποστήριξης: Υποστήριξη της διανομής ενέργειας υψηλής απόδοσης σε πολύπλοκα συστήματα.
Συμπεράσματα
Αυτό το διπλάσιο PCB με υλικό Rogers RO3006 αντιπροσωπεύει την πρωτοπορία της τεχνολογίας PCB, προσφέροντας εξαιρετική απόδοση, αξιοπιστία και ευελιξία.
Η επένδυση σε αυτή την προηγμένη λύση PCB όχι μόνο διασφαλίζει ότι τα προϊόντα σας ανταποκρίνονται στις απαιτήσεις της σύγχρονης τεχνολογίας, αλλά και τα θέτει σε θέση επιτυχίας σε μια ολοένα και πιο ανταγωνιστική αγορά.Για να μάθετε περισσότερα ή να κάνετε μια παραγγελία, παρακαλούμε επικοινωνήστε μαζί μας σήμερα! Ας πάμε τις ηλεκτρονικές λύσεις σας στο επόμενο επίπεδο!
