MOQ: | 1PCS |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Vacuum bags+Cartons |
Περίοδος παράδοσης: | 8-9 working days |
Μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 5000PCS per month |

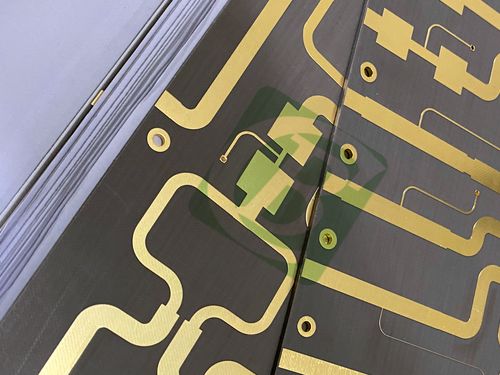

Παρουσιάζουμε την υψηλής απόδοσης άκαμπτη PCB 2 στρώσεων, σχεδιασμένη με εξειδίκευση χρησιμοποιώντας υλικό TLY-5. Αυτή η PCB είναι σχεδιασμένη για ακρίβεια και αξιοπιστία, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ραντάρ αυτοκινήτων, των δορυφορικών επικοινωνιών και των αεροδιαστημικών τεχνολογιών.
Η στοίβαξη αυτής της PCB αποτελείται από:
- Χάλκινο στρώμα 1: 35 μm
- Πυρήνας TLY-5: 3.175 mm (125 mil)
- Χάλκινο στρώμα 2: 35 μm
Λεπτομέρειες PCB
Παράμετρος | Προδιαγραφή |
Βασικό υλικό | TLY-5 |
Αριθμός στρώσεων | 2 στρώσεις |
Διαστάσεις πλακέτας | 106mm x 48.5mm ± 0.15mm |
Ελάχιστο ίχνος/διάστημα | 7/7 mils |
Ελάχιστο μέγεθος οπής | 0.4mm |
Τυφλές διαμέτρους | Όχι |
Τελικό πάχος πλακέτας | 3.2mm |
Τελικό βάρος Cu | 1oz (1.4 mils) για εξωτερικά στρώματα |
Πάχος επιμετάλλωσης διαμέτρου | 20 μm |
Φινίρισμα επιφάνειας | Χρυσός εμβάπτισης |
Μεταξοτυπία επάνω | Όχι |
Μεταξοτυπία κάτω | Όχι |
Μάσκα συγκόλλησης επάνω | Όχι |
Μάσκα συγκόλλησης κάτω | Όχι |
Ηλεκτρική δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
Χαρακτηριστικά και πλεονεκτήματα του υλικού TLY-5
Διηλεκτρικές ιδιότητες
Το laminate TLY-5 παρουσιάζει διηλεκτρική σταθερά 2.2 με στενή ανοχή 0.02 στα 10 GHz/23°C. Αυτή η σταθερότητα είναι ζωτικής σημασίας για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας ελάχιστη απώλεια σήματος.
Χαμηλή εφαπτομένη απωλειών
Με εφαπτομένη απωλειών μόλις 0.0009 στα 10 GHz, το TLY-5 ελαχιστοποιεί την απώλεια ενέργειας, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας όπως ραντάρ αυτοκινήτων και τηλεπικοινωνίες.
Αντοχή στην υγρασία
Αυτή η PCB διαθέτει ρυθμό απορρόφησης υγρασίας μόλις 0.02%, μειώνοντας σημαντικά τον κίνδυνο αποκόλλησης και εξασφαλίζοντας μακροχρόνια αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες.
Συντελεστής θερμικής διαστολής (CTE)
Οι τιμές CTE για το TLY-5 είναι βελτιστοποιημένες για ηλεκτρονικές εφαρμογές:
- Άξονας X: 26 ppm/°C
- Άξονας Y: 15 ppm/°C
- Άξονας Z: 217 ppm/°C
Αυτές οι μετρήσεις διασφαλίζουν ότι η PCB διατηρεί την ακεραιότητα και την απόδοσή της υπό θερμική καταπόνηση.
Τυπικές εφαρμογές
Η ευελιξία αυτής της PCB την καθιστά κατάλληλη για διάφορες εφαρμογές υψηλής απόδοσης, όπως:
- Ραντάρ αυτοκινήτων: Επεξεργασία δεδομένων υψηλής ταχύτητας και αξιοπιστία σε σκληρά περιβάλλοντα.
- Δορυφορικές και κυψελοειδείς επικοινωνίες: Απαραίτητο για την ακεραιότητα και την απόδοση του σήματος.
- Ενισχυτές ισχύος: Υποστηρίζει την αποτελεσματική διαχείριση ενέργειας σε συμπαγή σχέδια.
- Μετατροπείς μπλοκ χαμηλού θορύβου (LNBs), ενισχυτές χαμηλού θορύβου (LNAs), μετατροπείς χαμηλού θορύβου (LNCs): Κρίσιμοι για την ενίσχυση και την επεξεργασία σήματος.
- Αεροδιαστημική: Πληροί τις αυστηρές απαιτήσεις για αξιοπιστία και απόδοση.
- Εφαρμογές ζώνης Ka, E και W: Υποστηρίζει προηγμένες τεχνολογίες επικοινωνίας.
Συμμόρφωση και πρότυπα
Αυτή η PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, διασφαλίζοντας ότι πληροί τα σημεία αναφοράς του κλάδου για αξιοπιστία και ποιότητα. Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, έτοιμο για απρόσκοπτη ενσωμάτωση στις διαδικασίες κατασκευής.
Παγκόσμια διαθεσιμότητα
Αυτή η PCB είναι διαθέσιμη για αποστολή παγκοσμίως, καθιστώντας την προσβάσιμη σε κατασκευαστές και μηχανικούς σε όλο τον κόσμο.
Συμπέρασμα
Αυτή η άκαμπτη PCB 2 στρώσεων με κατασκευή TLY-5 είναι μια λύση υψηλής απόδοσης προσαρμοσμένη για να καλύψει τις απαιτήσεις των σύγχρονων ηλεκτρονικών εφαρμογών. Οι ανώτερες ιδιότητες του υλικού, οι ακριβείς προδιαγραφές και οι αυστηρές δοκιμές την καθιστούν ιδανική επιλογή για μηχανικούς και κατασκευαστές που αναζητούν αξιοπιστία και απόδοση. Επιλέγοντας την PCB μας, επενδύετε σε μια ανθεκτική και αποτελεσματική λύση που θα βελτιώσει τα προϊόντα και τις εφαρμογές σας.
