2-Layer TP450 PCB 2.5mm Πάχος ENIG Πίνακας Κυκλώματος

2-Layer TP450 PCB 2.5mm Πάχος ENIG Πίνακας Κυκλώματος

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
TP450
Layer count:
2 layers
PCB thickness:
2.6mm
PCB size:
121mm x 125 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Επισημαίνω:

2-layer ENIG PCB πλακέτα

,

TP450 RF πίνακας κυκλώματος

,

PCB πάχους 2.5mm

Περιγραφή προϊόντος

Παρουσιάζουμε το υψηλής απόδοσης διπλόπλευρο PCB, κατασκευασμένο από υλικό TP450.συμπεριλαμβανομένων των συστημάτων δορυφορικής πλοήγησης και της προηγμένης τεχνολογίας κεραίαςΜε την ανθεκτική κατασκευή και τις ανώτερες ηλεκτρικές του ιδιότητες, αυτό το PCB είναι ιδανικό για μηχανικούς που αναζητούν αξιοπιστία και απόδοση.



Συγκέντρωση PCB

Το PCB διαθέτει μια καλά δομημένη συστοιχία:



Διάταξη χαλκού 1: 35 μm

Κέντρο TP450: 2,54 mm (100 mil)

Διάταξη χαλκού 2: 35 μm



Προδιαγραφές PCB

Παράμετρος Προδιαγραφές
Βασικό υλικό TP450
Αριθμός στρωμάτων Διπλής όψης
Διάμετροι του πίνακα 121 mm x 125 mm ± 0,15 mm
Ελάχιστο ίχνος/χώρος 6/4 χιλιοστά
Ελάχιστο μέγεθος τρύπας 0.5mm
Σκοπός - Όχι, όχι.
Δάχος τελικής σανίδας 2.6mm
Τελειωμένο βάρος Cu 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)
Πιο ψηλά σε μεταξένια οθόνη - Όχι, όχι.
Πυκνωτή οδοντόκρεμα - Όχι, όχι.
Πάνω μάσκα συγκόλλησης - Όχι, όχι.
Μασκές επίλυσης κάτω - Όχι, όχι.
Ηλεκτρικές δοκιμές 100% ηλεκτρική δοκιμή πριν από την αποστολή



Χαρακτηριστικά και οφέλη του υλικού TP450



Διηλεκτρικές ιδιότητες

Το TP450 παρουσιάζει μια διηλεκτρική σταθερά 4,5 ± 0,2 στα 10 GHz, η οποία είναι κρίσιμη για εφαρμογές υψηλών συχνοτήτων.καθιστώντας το ιδανικό για τις τεχνολογίες επικοινωνίας.



Τανγκέντα χαμηλών απωλειών

Με συντελεστή διάσπασης 0,0010 στα 10 GHz, το TP450 ελαχιστοποιεί την απώλεια ενέργειας, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό για εφαρμογές που απαιτούν επεξεργασία δεδομένων υψηλής ταχύτητας.



Ανθεκτικότητα στην υγρασία και θερμική σταθερότητα

Το PCB διαθέτει ποσοστό απορρόφησης υγρασίας μόλις 0,01%, μειώνοντας σημαντικά τον κίνδυνο αποστρωματισμού και εξασφαλίζοντας μακροχρόνια αξιοπιστία σε διάφορα περιβάλλοντα.το χαμηλό TCDK (-50 ppm/°C) και τη θερμική αγωγιμότητα (0.44 W/mk) του TP450 το καθιστούν κατάλληλο για εφαρμογές υψηλών θερμοκρασιών.



Αξίες CTE

Οι τιμές CTE για το TP450 είναι βελτιστοποιημένες για ηλεκτρονικές εφαρμογές:



- Άξονας Χ: 50 ppm/°C

- Άξονας Y: 50 ppm/°C

- Άξονας Z: 60 ppm/°C



Οι εν λόγω μετρήσεις διασφαλίζουν ότι το PCB διατηρεί την ακεραιότητά του κάτω από διακυμάνσεις θερμοκρασίας, καθιστώντας το αξιόπιστη επιλογή για κρίσιμες εφαρμογές.

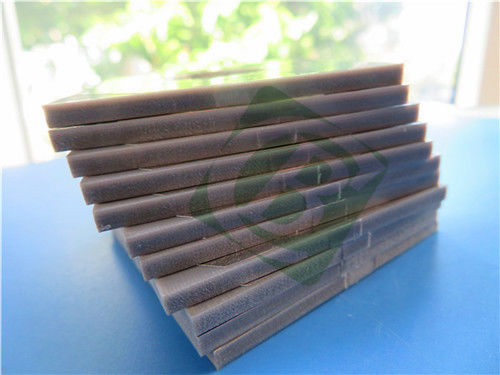

2-Layer TP450 PCB 2.5mm Πάχος ENIG Πίνακας Κυκλώματος 0



Τυπικές εφαρμογές

Η ευελιξία αυτού του PCB το καθιστά κατάλληλο για μια σειρά προηγμένων εφαρμογών, συμπεριλαμβανομένων:



- Παγκόσμια δορυφορικά συστήματα πλοήγησης: εξασφαλίζει ακριβή επεξεργασία και αξιοπιστία των σημάτων.

- Τεχνολογίες πυραύλων: Αξιόπιστη απόδοση σε ακραίες συνθήκες.

- Τεχνολογία ασφάλειας: κρίσιμη για την ασφάλεια και την αξιοπιστία της λειτουργίας.

- Μικροσκοπικές κεραίες: υποστηρίζει συμπαγές σχεδιασμό χωρίς να θυσιάζει τη λειτουργικότητα.



Πρότυπα συμμόρφωσης και ποιότητας

Το εν λόγω PCB κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, διασφαλίζοντας τη συμμόρφωση με τα βιομηχανικά κριτήρια αναφοράς για την αξιοπιστία και την ποιότητα.Το προσφερόμενο έργο τέχνης σε μορφή Gerber RS-274-X διευκολύνει την απρόσκοπτη ενσωμάτωση στις διαδικασίες παραγωγής.



Παγκόσμια Διαθεσιμότητα

Το διπλό πλάνο PCB μας με κατασκευή TP450 είναι διαθέσιμο για παγκόσμια αποστολή, καθιστώντας το προσιτό σε κατασκευαστές και μηχανικούς σε όλο τον κόσμο.Αυτή η παγκόσμια διαθεσιμότητα εξασφαλίζει ότι όπου κι αν βρίσκεστε, μπορείτε να βασιστείτε στο PCB μας για τις προηγμένες ηλεκτρονικές σας ανάγκες.



Συμπεράσματα

Αυτό το διπλόπλευρο PCB κατασκευασμένο από υλικό TP450 αντιπροσωπεύει μια λύση υψηλών επιδόσεων προσαρμοσμένη στις απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.και αυστηρές δοκιμές το καθιστούν ιδανική επιλογή για εφαρμογές σε δορυφορική πλοήγησηΕπιλέγοντας το PCB μας, επενδύετε σε μια αξιόπιστη, αποτελεσματική λύση που βελτιώνει την απόδοση και την αξιοπιστία των ηλεκτρονικών συσκευών σας.
