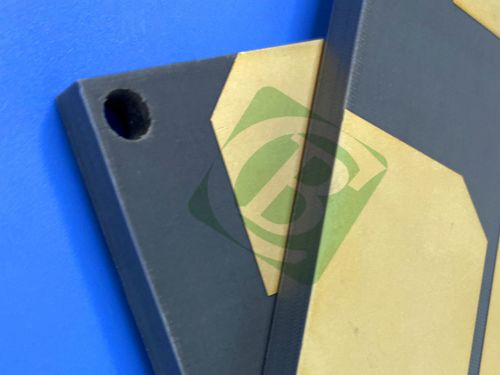

Διπλής όψης PCB TP980 με φινίρισμα ENIG πάχους 4mm

Διπλής όψης PCB TP980 με φινίρισμα ENIG πάχους 4mm

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
TP980
Layer count:
Double sided
PCB thickness:
4.1mm
PCB size:
68mm x 68 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Επισημαίνω:

διπλής όψης πλακέτες RF PCB

,

PCB με φινίρισμα ENIG 4mm

,

PCB TP980 με ENIG

Περιγραφή προϊόντος

Σύνθεση Υλικού

Το βασικό υλικό για αυτό το PCB είναι το TP980, γνωστό για τις προηγμένες διηλεκτρικές του ιδιότητες. Αυτό το θερμοπλαστικό υλικό περιλαμβάνει ένα μείγμα κεραμικών και ρητίνης πολυφαινυλενίου οξειδίου (PPO), σχεδιασμένο σκόπιμα χωρίς ενίσχυση από υαλοβάμβακα. Αυτή η μοναδική σύνθεση επιτρέπει ακριβείς ρυθμίσεις της διηλεκτρικής σταθεράς, καθιστώντας το TP980 κατάλληλο για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.



Δομή PCB

Η δομή αυτού του PCB είναι σχολαστικά σχεδιασμένη για βέλτιστη απόδοση:



- Χάλκινο στρώμα 1: 35 μm χαλκού χρησιμοποιούνται για το πρώτο στρώμα, παρέχοντας τις απαραίτητες δυνατότητες δρομολόγησης και γείωσης.

- Πυρήνας TF980: Το υλικό του πυρήνα, που μετρά 4,0 mm (157,5 mils), συμβάλλει σημαντικά στις διηλεκτρικές ιδιότητες της πλακέτας, ενισχύοντας την ακεραιότητα του σήματος και τη θερμική διαχείριση.

- Χάλκινο στρώμα 2: Ένα επιπλέον στρώμα χαλκού 35 μm εξυπηρετεί μια παρόμοια λειτουργία με το πρώτο, επιτρέποντας αποτελεσματική δρομολόγηση και τοποθέτηση εξαρτημάτων.



Προδιαγραφές PCB

Παράμετρος Προδιαγραφή
Βασικό Υλικό TP980
Αριθμός Στρώσεων Διπλής Όψης
Διαστάσεις Πλακέτας 68mm x 68mm ± 0.15mm
Ελάχιστη γραμμή/διάστημα 7/5 mils
Ελάχιστο μέγεθος οπής 0.7mm
Τυφλές Διάτρησεις Όχι
Τελικό πάχος πλακέτας 4.1mm
Τελικό βάρος Cu 1oz (1.4 mils) για εξωτερικά στρώματα
Πάχος επιμετάλλωσης Via 20 μm
Επιφανειακό φινίρισμα Ηλεκτρολυτικό Νικέλιο Εμβάπτισης Χρυσού (ENIG)
Top Silkscreen Όχι
Bottom Silkscreen Όχι
Top Solder Mask Όχι
Bottom Solder Mask Όχι
Ηλεκτρική Δοκιμή 100% ηλεκτρική δοκιμή πριν από την αποστολή



Artwork και Πρότυπα Ποιότητας

Αυτό το artwork PCB παρέχεται σε μορφή Gerber RS-274-X, ένα ευρέως χρησιμοποιούμενο πρότυπο στην κατασκευή PCB που εξασφαλίζει συμβατότητα σε διάφορες διαδικασίες κατασκευής. Αυτή η μορφή επιτρέπει την ακριβή επικοινωνία του σχεδιασμού PCB στους κατασκευαστές.



Σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, αυτό το PCB πληροί τις βασικές απαιτήσεις για αξιοπιστία και απόδοση, διασφαλίζοντας ότι μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές χωρίς συμβιβασμούς στη λειτουργικότητα.



Διπλής όψης PCB TP980 με φινίρισμα ENIG πάχους 4mm 0



Διαθεσιμότητα

Το PCB TP980 είναι διαθέσιμο παγκοσμίως, καθιστώντας το μια ευέλικτη επιλογή για κατασκευαστές και σχεδιαστές που επιθυμούν να εφαρμόσουν λύσεις υψηλής συχνότητας στα ηλεκτρονικά τους προϊόντα.



Χαρακτηριστικά του TP980

- Διηλεκτρική Σταθερά (Dk): 9.8 ± 0.2 στα 10 GHz, εξασφαλίζοντας σταθερή απόδοση για σήματα υψηλής συχνότητας.

- Συντελεστής Απώλειας: 0.0012 στα 10 GHz, υποδεικνύοντας χαμηλή απώλεια ενέργειας κατά τη μετάδοση σήματος.

- Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς (TCDK): -40 ppm/°C, διατηρώντας την απόδοση σε ένα ευρύ φάσμα θερμοκρασιών από -55°C έως 150°C.

- Τιμές CTE:

- Άξονας X: 40 ppm/°C

- Άξονας Y: 40 ppm/°C

- Άξονας Z: 55 ppm/°C

- Θερμική Αγωγιμότητα: 0.65 W/mk, διευκολύνοντας την αποτελεσματική απαγωγή θερμότητας.

- Απορρόφηση Υγρασίας: 0.01%, μειώνοντας τον κίνδυνο βλαβών που σχετίζονται με την υγρασία.

- Βαθμολογία UL: 94-V0, εξασφαλίζοντας συμμόρφωση με τα πρότυπα πυρασφάλειας.



Τυπικές Εφαρμογές

Το PCB TP980 είναι ιδιαίτερα κατάλληλο για απαιτητικές εφαρμογές, όπως:



- Παγκόσμια Συστήματα Δορυφορικής Πλοήγησης: Προσφέροντας την απαραίτητη ακρίβεια και αξιοπιστία για την τεχνολογία πλοήγησης.

- Τεχνολογίες που μεταφέρονται σε πύραυλους: Πληρούν αυστηρά πρότυπα απόδοσης και αξιοπιστίας που είναι απαραίτητα σε αμυντικές εφαρμογές.

- Τεχνολογία πυροσωλήνα: Παρέχοντας ισχυρή και αξιόπιστη απόδοση σε κρίσιμες εφαρμογές ασφαλείας.

- Μικρογραφικές κεραίες: Επιτρέποντας συμπαγείς σχεδιασμούς χωρίς να θυσιάζεται η απόδοση, κρίσιμοι στα σύγχρονα συστήματα επικοινωνίας.



Συμπέρασμα

Το PCB TP980 αποτελεί παράδειγμα της διασταύρωσης της προηγμένης επιστήμης των υλικών και της ηλεκτρονικής μηχανικής. Με τις εξαιρετικές διηλεκτρικές του ιδιότητες, την στιβαρή κατασκευή και την τήρηση των προτύπων ποιότητας, είναι μια κορυφαία επιλογή για εφαρμογές υψηλής συχνότητας. Καθώς η ζήτηση για αξιόπιστα και αποδοτικά PCB συνεχίζει να αυξάνεται, το TP980 είναι έτοιμο να αντιμετωπίσει τις προκλήσεις του σύγχρονου ηλεκτρονικού σχεδιασμού.
