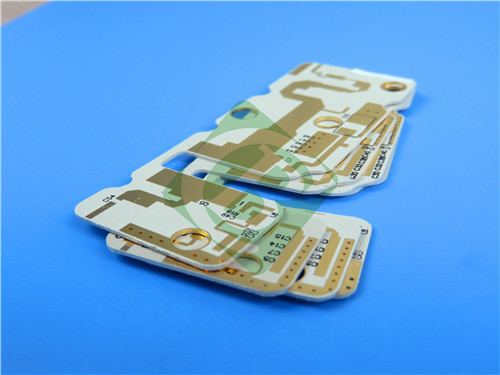

TRF-45 PCB 32mil 2 στρώματα RF κυκλώματα ENIG τελικό

TRF-45 PCB 32mil 2 στρώματα RF κυκλώματα ENIG τελικό

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
TRF-45
Layer count:
Double sided
PCB thickness:
0.9mm
PCB size:
50mm x 50 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Επισημαίνω:

Δύο στρώσεις RF PCB Board

,

Πίνακες τελικής κατασκευής enig

,

Πίνακας κυκλωμάτων 32mil RF

Περιγραφή προϊόντος

Καθώς η ζήτηση για ηλεκτρονικά προϊόντα υψηλής απόδοσης συνεχίζει να αυξάνεται, η ανάγκη για προηγμένες πλακέτες εκτυπωμένων κυκλωμάτων (PCB) που μπορούν να ανταποκρίνονται σε αυστηρές απαιτήσεις δεν ήταν ποτέ μεγαλύτερη.Το νέο μας διπλό πλάνο PCB, κατασκευασμένο από υλικό TRF-45, αποτελεί παράδειγμα αυτής της ζήτησης.



Σύνθεση υλικού: TRF-45

Το στρωμένο υλικό TRF-45 αντιπροσωπεύει μια εξέλιξη σε χαμηλής απώλειας, θερμικά σταθερά στρωμένα υλικά.βελτίωση της σταθερότητας των διαστάσεων, διατηρώντας παράλληλα υψηλό βαθμό αξιοπιστίας σε δύσκολα περιβάλλονταΗ μοναδική σύνθεσή του του επιτρέπει να λειτουργεί καλά σε ευρύ εύρος θερμοκρασιών, συμπεριλαμβανομένων των συνθηκών συγκόλλησης, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.



Χαρακτηριστικά
- ΠΤΦΕ γεμάτο κεραμικά χαμηλής απώλειας
- Σταθερή διηλεκτρική σταθερά (Dk) 4,5 ± 0,15 σε 10 GHz σε θερμοκρασία και συχνότητα
-Συντελεστής διάσπασης 0,0035 στα 10GHz
- Απορρόφηση υγρασίας 0,06%
- Στον άξονα X CTE 9 ppm/°C, στον άξονα Y CTE 9 ppm/°C, στον άξονα Z CTE 40 ppm/°C, 50°C έως 150°C
- Θερμική αγωγιμότητα 0,43 W/mk
- Πυροδοσιμότητα UL 94-V0



Προδιαγραφές PCB

Παράμετρος Προδιαγραφές
Βασικό υλικό TRF-45
Αριθμός στρωμάτων Διπλής όψης
Διάμετροι του πίνακα 50 mm x 50 mm ± 0,15 mm
Ελάχιστο ίχνος/χώρος 4/5 ml
Ελάχιστο μέγεθος τρύπας 0.3mm
Σκοπός - Όχι, όχι.
Δάχος τελικής σανίδας 0.9mm
Τελειωμένο βάρος Cu 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)
Πιο ψηλά σε μεταξένια οθόνη - Όχι, όχι.
Πυκνωτή οδοντόκρεμα - Όχι, όχι.
Πάνω μάσκα συγκόλλησης - Όχι, όχι.
Μασκές επίλυσης κάτω - Όχι, όχι.
Ηλεκτρικές δοκιμές 100% ηλεκτρική δοκιμή πριν από την αποστολή



Συγκέντρωση PCB

Ο σχεδιασμός του PCB είναι κρίσιμος για την απόδοσή του:



- Τάξη χαλκού 1: 35 μm

- TRF-45 πυρήνας: 0,813 mm (32 mils)

- Τάξη χαλκού 2: 35 μm



Αυτή η διάταξη εξασφαλίζει ότι το PCB διατηρεί την ακεραιότητα του σήματος και τη θερμική σταθερότητα, απαραίτητες για εφαρμογές υψηλής συχνότητας.

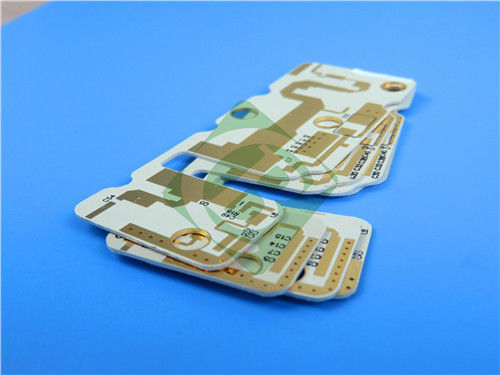

TRF-45 PCB 32mil 2 στρώματα RF κυκλώματα ENIG τελικό 0



Διασφάλιση ποιότητας

Η ποιότητα είναι πρωταρχικής σημασίας στην κατασκευή PCB, και αυτό το TRF-45 PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες εφαρμογές.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, παρέχοντας διαβεβαίωση της λειτουργικότητάς του και της αξιοπιστίας του.



Εφαρμογές

Το PCB TRF-45 είναι ιδανικό για διάφορες εφαρμογές υψηλής τεχνολογίας, μεταξύ των οποίων:



- Δορυφορικές ραδιοφωνικές κεραίες: Τα χαρακτηριστικά χαμηλής απώλειας και οι σταθερές διηλεκτρικές ιδιότητες του PCB το καθιστούν ιδανικό για δορυφορική επικοινωνία, εξασφαλίζοντας σαφή μετάδοση και λήψη σήματος.

- Αντενές RFID: Με το ανθεκτικό σχεδιασμό και τις εξαιρετικές επιδόσεις, αυτό το PCB είναι μια εξαιρετική επιλογή για εφαρμογές RFID, διευκολύνοντας την αποτελεσματική επικοινωνία σε συστήματα παρακολούθησης και ταυτοποίησης.

- Αντένες GPS: Το PCB TRF-45 παρέχει ακριβή δεδομένα τοποθεσίας, καθιστώντας το απαραίτητο για συστήματα πλοήγησης που απαιτούν υψηλή ακρίβεια και αξιοπιστία.



Συμπεράσματα

Το διπλής όψης PCB TRF-45 είναι μια πρωτοποριακή λύση προσαρμοσμένη για εφαρμογές υψηλών επιδόσεων στον τομέα της ηλεκτρονικής.αυστηρά πρότυπα ποιότηταςΚαθώς προσπαθούμε να καινοτομήσουμε στον ηλεκτρονικό σχεδιασμό,το PCB TRF-45 είναι καλά εξοπλισμένο για να αντιμετωπίσει τις απαιτήσεις ενός ταχέως μεταβαλλόμενου τεχνολογικού περιβάλλοντοςΕίτε χρησιμοποιείται για δορυφορικές επικοινωνίες, τεχνολογία RFID, ή συστήματα GPS, αυτό το PCB είναι σχεδιασμένο για να παρέχει εξαιρετική απόδοση και αξιοπιστία.



TRF-45 PCB 32mil 2 στρώματα RF κυκλώματα ENIG τελικό 1
