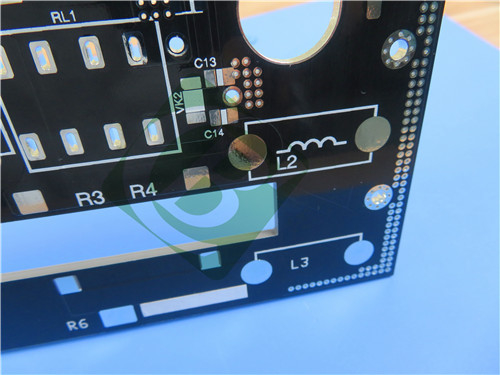

Πολυστρωματική πλακέτα κυκλώματος πολυιμιδίου υψηλής συχνότητας: 4-στρώσεων PCB 1oz χαλκού

Παρουσιάζουμε με υπερηφάνεια την υψηλής απόδοσης άκαμπτη πλακέτα PCB 4 στρώσεων, κατασκευασμένη με υλικό πολυιμιδίου υψηλής ποιότητας, ειδικά σχεδιασμένη για απαιτητικές εφαρμογές σε ακραία περιβάλλοντα. Αυτή η πλακέτα PCB προσφέρει εξαιρετική αξιοπιστία σε συνθήκες λειτουργίας υψηλής θερμοκρασίας και υψηλής πίεσης για αεροδιαστημική, στρατιωτικά ηλεκτρονικά και εξοπλισμό εξόρυξης πετρελαίου σε γεωτρήσεις.

Η στοίβαξη αυτής της πλακέτας PCB αποτελείται από:

- Χάλκινο στρώμα 1: 35 μm (1oz)

- Πυρήνας πολυιμιδίου: 0,32 mm

- Χάλκινο στρώμα 2: 35 μm (1oz)

- Προεμποτισμένο πολυιμίδιο: 0,1 mm

- Πυρήνας πολυιμιδίου: 0,8 mm

- Προεμποτισμένο πολυιμίδιο: 0,1 mm

- Χάλκινο στρώμα 3: 35 μm (1oz)

- Πυρήνας πολυιμιδίου: 0,32 mm

- Χάλκινο στρώμα 4: 35 μm (1oz)

Λεπτομέρειες PCB

Χαρακτηριστικά και πλεονεκτήματα του υλικού πολυιμιδίου

Θερμική σταθερότητα

Το πολυιμιδικό φύλλο παρουσιάζει εξαιρετική αντοχή στη θερμότητα, αντέχοντας δοκιμές θερμικής καταπόνησης στους 288°C χωρίς αποκόλληση ή φουσκάλες, και διαθέτει υψηλή θερμοκρασία μετάβασης υάλωσης (Tg) 257°C.

Μηχανική αντοχή

Επιδεικνύει εξαιρετική αντοχή αποκόλλησης (1,42 N/mm μετά από θερμική καταπόνηση) και αντοχή κάμψης (410,2 N/mm² στην κατεύθυνση του μηχανήματος), εξασφαλίζοντας ανθεκτικότητα σε σκληρά περιβάλλοντα.

Ηλεκτρική απόδοση

Διατηρεί εξαιρετικές ιδιότητες μόνωσης με:

- Αντίσταση όγκου: 6,6×10⁸ MΩ·cm

- Αντίσταση επιφάνειας: 3,4×10⁸ MΩ

- Διηλεκτρική σταθερά: 4,12 @ 1MHz

- Συντελεστής απώλειας: 0,0072 @ 1MHz

Αντοχή στο περιβάλλον

- Ρυθμός απορρόφησης υγρασίας μόνο 0,11%

- Εξαιρετική αντοχή στην ακτινοβολία

- Διατηρεί την απόδοση σε ακραίες συνθήκες

Πρόσθετα πλεονεκτήματα

- Απόδοση διηλεκτρικού υψηλής συχνότητας

- Αξιόπιστη λειτουργία σε περιβάλλοντα πετρελαίου και φυσικού αερίου

- Ανώτερη σταθερότητα διαστάσεων

- Εξαιρετική χημική αντοχή

Τυπικές εφαρμογές

Οι μοναδικές ιδιότητες του πολυιμιδίου το καθιστούν ιδανικό για απαιτητικές εφαρμογές:

- Αεροδιαστημικά συστήματα: Αεροηλεκτρονικά που απαιτούν ακραία αξιοπιστία

- Στρατιωτικά ηλεκτρονικά: Αποστολές κρίσιμων αμυντικών συστημάτων

- Εξοπλισμός γεωτρήσεων: Ηλεκτρονικά εξόρυξης πετρελαίου

- Δορυφορικά εξαρτήματα: Αξιοπιστία διαστημικού επιπέδου

- Βιομηχανικοί έλεγχοι υψηλής θερμοκρασίας

- Συστήματα αποστείρωσης ιατρικού εξοπλισμού

Συμμόρφωση και πρότυπα

Αυτή η πλακέτα PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία. Όλα τα αρχεία κατασκευής παρέχονται σε μορφή Gerber RS-274-X για απρόσκοπτη ενσωμάτωση στην παραγωγή.

Παγκόσμια διαθεσιμότητα

Προσφέρουμε αποστολή παγκοσμίως με αξιόπιστη παράδοση σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.

Συμπέρασμα

Η άκαμπτη πλακέτα PCB 4 στρώσεων από πολυιμίδιο αντιπροσωπεύει την απόλυτη λύση για εφαρμογές που απαιτούν ακραία θερμική και περιβαλλοντική αντοχή. Με την απαράμιλλη θερμική σταθερότητα, τις εξαιρετικές μηχανικές ιδιότητες και την αποδεδειγμένη αξιοπιστία, αυτή η λύση προσφέρει εξαιρετική απόδοση στις πιο απαιτητικές συνθήκες. Επιλέγοντας αυτήν την πλακέτα PCB, επιλέγετε μια λύση υψηλής απόδοσης που δεν θα κάνει συμβιβασμούς υπό πίεση - ιδανική για τις πιο απαιτητικές εφαρμογές σας.

Επικοινωνήστε μαζί μας σήμερα αν ψάχνετε για μια λύση PCB υψηλής αξιοπιστίας και υψηλής απόδοσης!
