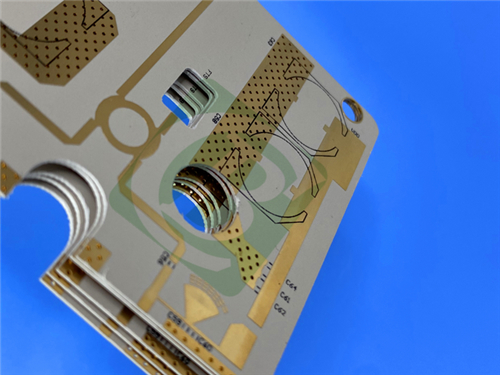

Διπλής στρώσης PCB RF-10 Laminate 10mil 1oz Copper Circuit Board

Παρουσιάζουμε το υψηλής απόδοσης διπλά στρώμα άκαμπτο PCB, ειδικά κατασκευασμένο χρησιμοποιώντας υλικό RF-10.Αυτό το προηγμένο PCB έχει σχεδιαστεί για εφαρμογές ακρίβειας RF όπου η μείωση του μεγέθους και η ακεραιότητα του σήματος είναι κρίσιμες, καθιστώντας την ιδανική επιλογή για συστήματα κεραίας, δορυφορικά εξαρτήματα και αεροδιαστημικές τεχνολογίες.

Η συσσωρευτική διάταξη αυτού του PCB αποτελείται από:

- Τάξη χαλκού 1: 35 μm (1oz)

- RF-10 πυρήνας: 0,254 mm (10 mil)

- Τάγμα χαλκού 2: 35 μm (1oz)

Λεπτομέρειες PCB

Χαρακτηριστικά και οφέλη του υλικού RF-10

Διηλεκτρικές ιδιότητες

Το επικαλυμμένο υλικό RF-10 διαθέτει υψηλή διηλεκτρική σταθερά 10,2 ± 0,3 στα 10 GHz, γεγονός που επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος, διατηρώντας παράλληλα εξαιρετική ακεραιότητα σήματος για συμπαγείς σχεδιασμούς RF.

Χαρακτηριστικά εξαιρετικά χαμηλών απωλειών

Με χαμηλό συντελεστή διάσπασης 0,0025 στα 10 GHz, η RF-10 ελαχιστοποιεί την απώλεια σήματος, καθιστώντας την ιδανική για εφαρμογές υψηλής συχνότητας όπως κεραίες GPS και δορυφορικές επικοινωνίες.

Θερμική απόδοση

Οι τιμές CTE για το RF-10 αποδεικνύουν εξαιρετική σταθερότητα:

- Άξονας Χ: 16 ppm/°C

- Άξονας Y: 20 ppm/°C

- Άξονας Z: 25 ppm/°C

Οι τιμές αυτές εξασφαλίζουν αξιόπιστη απόδοση σε διάφορες θερμοκρασίες.

Επιπρόσθετα Οφέλη

- Υψηλή θερμική αγωγιμότητα (0,85 W/mk) για αποτελεσματική διάχυση της θερμότητας

- Ελάχιστη απορρόφηση υγρασίας (0,08%) για περιβαλλοντική αντοχή

- Δείκτης φλεγμονώδους ικανότητας V-0 για συμμόρφωση με την ασφάλεια

- Εξαιρετική προσκόλληση σε ομαλές επιφάνειες χαλκού

- Ανώτερη σταθερότητα διαστάσεων για εφαρμογές ακριβείας

Τυπικές εφαρμογές

Οι μοναδικές ιδιότητες του RF-10 το καθιστούν ιδανικό για απαιτητικές εφαρμογές RF:

- Αντενές μικροστριπ-πατς: Επιτρέπει συμπαγές, υψηλής απόδοσης σχεδιασμό

- Αντενές GPS: Για ακριβή συστήματα θέσης

- Παθητικά εξαρτήματα: φίλτρα, συνδετήρες και διαχωριστές ισχύος

- Συστήματα αποφυγής σύγκρουσης αεροσκαφών: Ασφάλεια της κρίσιμης σημασίας αεροπορίας

- Συσκευές δορυφόρων: Αξιόπιστη λειτουργία σε διαστημικά περιβάλλοντα

- Συστήματα επικοινωνίας 5G: Υποστήριξη δικτύων επόμενης γενιάς

Συμμόρφωση και πρότυπα

Όλα τα αρχεία κατασκευής παρέχονται σε μορφή Gerber RS-274-X για απρόσκοπτη ολοκλήρωση της παραγωγής.

Παγκόσμια Διαθεσιμότητα

Προσφέρουμε παγκόσμια αποστολή με αξιόπιστη παράδοση σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.

Συμπεράσματα

Το διπλό στρώμα PCB RF-10 αντιπροσωπεύει μια βέλτιστη ισορροπία απόδοσης και αξίας για εφαρμογές RF που απαιτούν μικρογραφία κυκλώματος.εξαιρετικές θερμικές ιδιότητες, και αποδεδειγμένη αξιοπιστία, αυτή η λύση προσφέρει εξαιρετικές επιδόσεις σε συμπαγείς σχεδιασμούς.Επιλέγετε μια οικονομικά αποδοτική λύση που δεν συμβιβάζεται με την ποιότητα - τέλεια για τις πιο δύσκολες εφαρμογές ραδιοσυχνοτήτων.Επικοινωνήστε μαζί μας σήμερα για να συζητήσουμε πώς αυτό το PCB μπορεί να βελτιώσει το επόμενο έργο σας.
