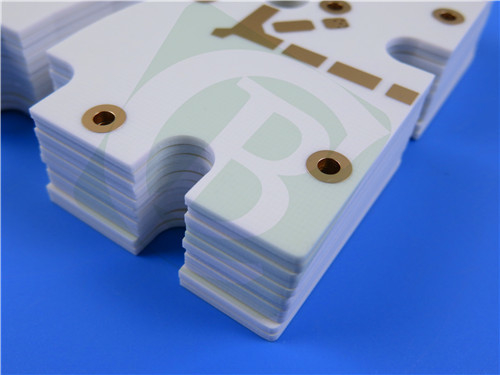

20mil TFA PCB 2-στρώμα 1OZ RF πλακέτα κυκλωμάτων Immersion Gold

Παρουσιάζουμε την άκαμπτη PCB 2 στρώσεων, κατασκευασμένη με υλικό TFA615—ένα υπόστρωμα υψηλής συχνότητας αεροδιαστημικής ποιότητας σχεδιασμένο για απαιτητικές εφαρμογές. Με εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές ιδιότητες, είναι σχεδιασμένο για να προσφέρει αξιοπιστία σε κρίσιμα σενάρια όπως ο αεροδιαστημικός εξοπλισμός και τα συστήματα ραντάρ.

Διάταξη

Copper_layer_1: 35μm

TFA615 Core: 0.508mm (20mil)

Copper_layer_2: 35μm

Λεπτομέρειες PCB

Τι κάνει το TFA615 μοναδικό;

Σχετικά με τη σειρά TFA

Τα υποστρώματα της σειράς TFA είναι σύνθετα πολυτετραφθοροαιθυλενίου (PTFE) κεραμικά, κατασκευασμένα χωρίς παραδοσιακό ύφασμα από ίνες γυαλιού. Αντ' αυτού, χρησιμοποιούν μια νέα διαδικασία προκατασκευής και ειδική ελασματοποίηση, με αποτέλεσμα απόδοση αεροδιαστημικής ποιότητας που ανταγωνίζεται τις ξένες εναλλακτικές λύσεις. Βασικά χαρακτηριστικά:

-Χωρίς ύφασμα από ίνες γυαλιού, εξαλείφοντας το «φαινόμενο υαλοβάμβακα» στην διάδοση ηλεκτρομαγνητικών κυμάτων

-Ομοιόμορφο μείγμα νανο-κεραμικών για σταθερή απόδοση συχνότητας και ελάχιστη διηλεκτρική απώλεια

-Χαμηλή ανισοτροπία (X/Y/Z) και θερμική διαστολή που ταιριάζει με τον χαλκό

-Σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας

-Τέσσερις επιλογές διηλεκτρικής σταθεράς: 2.94 (TFA294), 3.0 (TFA300), 6.15 (TFA615), 10.2 (TFA1020)

Χαρακτηριστικά TFA615

-Διηλεκτρική σταθερά (Dk): 6.15±0.12 στα 10GHz

-Συντελεστής απαγωγής: 0.0015 στα 10GHz; 0.0017 στα 20GHz

-CTE (–55°C έως 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C

-Θερμική αγωγιμότητα: 0.8 W/mk

-Απορρόφηση υγρασίας: 0.06%

-Βαθμολογία UL 94-V0

-Td (θερμοκρασία αποσύνθεσης): 503℃

Ιδανικές Εφαρμογές

-Αεροδιαστημικός εξοπλισμός, διαστημόπλοια και συστήματα εντός καμπίνας

-Στοιχεία μικροκυμάτων και κεραίες (συμπεριλαμβανομένων τύπων ευαίσθητων στη φάση)

-Ραντάρ έγκαιρης προειδοποίησης και ραντάρ αέρος

-Κεραίες διατεταγμένης διάταξης και δίκτυα διαμόρφωσης δέσμης

-Δορυφορικές επικοινωνίες και συστήματα πλοήγησης

-Ενισχυτές ισχύος

Πρότυπο Συμμόρφωσης

Αυτή η PCB TFA615 συμμορφώνεται αυστηρά με τα πρότυπα IPC-Class-2, διασφαλίζοντας σταθερή ποιότητα, αξιοπιστία και απόδοση σε όλες τις μονάδες—κρίσιμο για την κάλυψη των αυστηρών απαιτήσεων των αεροδιαστημικών και υψηλής συχνότητας εφαρμογών.

Μορφή Artwork

Για να διευκολυνθεί η απρόσκοπτη ενσωμάτωση της παραγωγής, το artwork για αυτήν την PCB παρέχεται σε μορφή Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο που απλοποιεί τις ροές εργασίας κατασκευής και εξασφαλίζει ακρίβεια στην κατασκευή.

Παγκόσμια Εμβέλεια

Προσφέρουμε παγκόσμια διαθεσιμότητα για αυτήν την PCB υψηλής απόδοσης, καθιστώντας την προσβάσιμη σε μηχανικούς, κατασκευαστές και οργανισμούς σε όλες τις περιοχές.

Συμπέρασμα

Αυτή η PCB με υλικό TFA615 ξεχωρίζει ως μια κορυφαία λύση για εφαρμογές υψηλής συχνότητας, κρίσιμης σημασίας. Συνδυάζει την μηχανική ακριβείας με την παγκόσμια διαθεσιμότητα, καθιστώντας την μια ευέλικτη και αξιόπιστη επιλογή για έργα όπου η απόδοση και η αξιοπιστία είναι υψίστης σημασίας. Είτε εργάζεστε σε δορυφορικές επικοινωνίες είτε σε κεραίες διατεταγμένης διάταξης, αυτή η PCB TFA615 προσφέρει την ποιότητα και τη συνέπεια που απαιτούνται για την επιτυχία στα πιο απαιτητικά σενάρια.
