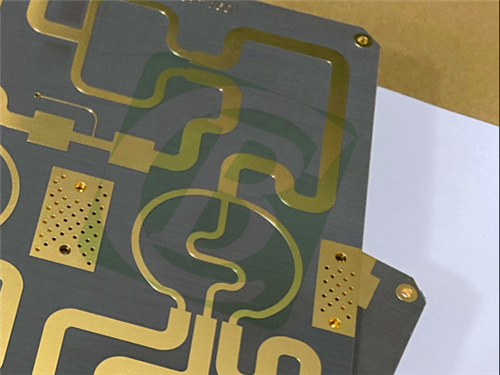

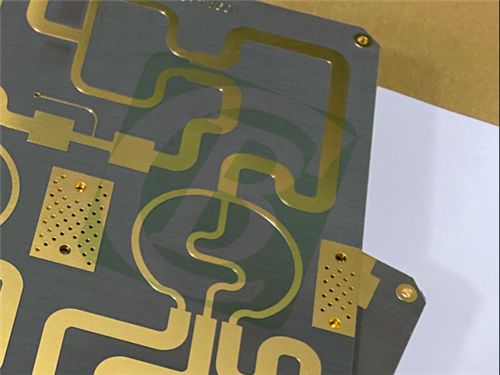

TP1020 PCB Διπλό στρώμα 4 mm πάχος ENIG φινίρισμα

Γνωρίστε το σκληρό PCB 2 στρωμάτων, κατασκευασμένο από υλικό TP1020, ένα μοναδικό θερμοπλαστικό υπόστρωμα υψηλής συχνότητας σχεδιασμένο για απαιτητικές εφαρμογές.Εξαιρετικές διηλεκτρικές επιδόσεις και υψηλή αξιοπιστία, είναι σχεδιασμένο για να υπερέχει σε σενάρια όπως τα παγκόσμια δορυφορικά συστήματα πλοήγησης και τις μικροσκοπικές κεραίες.

Λεπτομέρειες PCB

Δομή στρώματος

Copper_layer_1: 35μm

Κέντρο TP1020: 4.0mm (157.5mil)

Copper_layer_2: 35μm

Η μοναδικότητα του TP1020

Όλα για την σειρά TP

Το υλικό TP είναι ένα μοναδικό θερμοπλαστικό υψηλής συχνότητας στη βιομηχανία.Με την προσαρμογή της αναλογίας της κεραμικής σε ρητίνη PPOΗ ειδική διαδικασία παραγωγής του δίνει μεγάλη διηλεκτρική απόδοση και υψηλή αξιοπιστία.

Το TP είναι το υλικό με ομαλή επιφάνεια και χωρίς επένδυση χαλκού. Το TP-1 έχει χαλκό σε μία πλευρά. Το TP-2 έχει χαλκό και στις δύο πλευρές.Η διηλεκτρική σταθερά μπορεί να επιλεγεί ελεύθερα μεταξύ 3 και 25 με βάση τις ανάγκες του κυκλώματοςΟι πιο συνηθισμένες επιλογές είναι 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, με αριθμούς εξαρτημάτων όπως TP300, TP440, TP600, TP1020, κλπ. Έχει χαμηλή διαλεκτρική απώλεια, η οποία αυξάνεται λίγο με τη συχνότητα αλλά όχι πολύ μέχρι τα 10 GHz.

Χαρακτηριστικά του TP1020

-Διαλεκτρική σταθερά (Dk): 10,2±0,2 σε 10GHz

-Συντελεστής διάσπασης: 0,0012 στα 10GHz

- Χαμηλή TCDK: -40 ppm/°C (-55°C έως 150°C)

- CTE (-55°C έως 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C

-Θερμική αγωγιμότητα: 0,67 W/mk

- Απορρόφηση υγρασίας: 0,01%

- UL 94-V0

Εκεί Που Λειτουργεί Καλύτερα

- Παγκόσμιο Σύστημα Ναυσιπλοΐας από Δορυφόρο

-Συστήματα πυραύλων

- Τεχνολογία φυσαλίδων.

- Μικροσκοπική κεραία.

Ακολουθείται το πρότυπο:Αυτό το TP1020 2 στρωμάτων άκαμπτο PCB συμμορφώνεται αυστηρά με το πρότυπο IPC-Class-2, ένα ευρέως αναγνωρισμένο σημείο αναφοράς στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.

Μορφή του έργου:Ο τύπος σχεδίου που παρέχεται για αυτό το PCB είναι το Gerber RS-274-X, το πιο συχνά χρησιμοποιούμενο και ευρέως αποδεκτό μορφότυπο στη βιομηχανία των κυκλωτών κυκλωμάτων.

Διαθεσιμότητα:Αυτό το TP1020 2 στρώματα άκαμπτο PCB είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, εξασφαλίζοντας ότι οι πελάτες από όλες τις γωνίες του πλανήτη μπορούν να έχουν πρόσβαση σε αυτό το υψηλής ποιότητας προϊόν.

Συμπεράσματα

Συνοπτικά, αυτό το διεπίπεδο PCB TP1020 είναι μια εξαιρετική λύση για εφαρμογές υψηλής ακρίβειας υψηλής συχνότητας.παρέχει μεγάλη διηλεκτρική σταθερότητα και χαμηλή απώλειαΜε τα ισχυρά χαρακτηριστικά και την προσεκτική μηχανική, η συσκευή είναι πιο ευέλικτη.Το TP1020 PCB είναι έτοιμο να αντιμετωπίσει τις προκλήσεις των προηγμένων εφαρμογών υψηλής συχνότητας.
