LoPro RO4003C PCB Rogers 20.7mil Υποστρώμα Διπλής όψης

Προϊόντα

προσαρμοσμένα PCB

Επικοινωνήστε μαζί μας

sales10@bichengpcb.com

86-755-27374946

Επικοινωνήστε τώρα

LoPro RO4003C PCB Rogers 20.7mil Υποστρώμα Διπλής όψης

MOQ:	1 τεμ
Τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Υλικό Βάσης:

Rogers RO4003C Low Profile (LoPro)

Καταμέτρηση επιπέδων:

2 στρώματα

Πάχος PCB:

0,65 χλστ

Μέγεθος PCB:

64mm x 68,4mm ανά τεμάχιο (1 ΤΕΜ)

Μεταξοτυπία:

Λευκό

Μάσκα συγκόλλησης:

Πράσινος

Βάρος χαλκού:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα Επιφανείας:

Ασημένια επιμετάλλωση + επιχρυσωμένη

Επισημαίνω:

Πίνακας PCB Rogers 20

7 ml υποστρώμα

Διπλής όψης LoPro RO4003C PCB

Περιγραφή προϊόντος

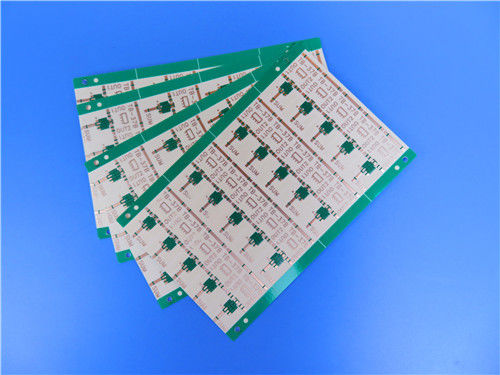

Πλακέτα PCB LoPro RO4003C Rogers 20.7mil Διπλής Όψης

Αυτή η πλακέτα PCB δύο στρωμάτων είναι κατασκευασμένη με ακρίβεια για εφαρμογές ραδιοσυχνοτήτων (RF) υψηλής συχνότητας και ψηφιακές εφαρμογές υψηλής ταχύτητας. Χρησιμοποιεί υλικό Rogers RO4003C Low Profile (LoPro), ένα κεραμικό laminate υδρογονάνθρακα με ιδιόκτητη τεχνολογία αντίστροφα επεξεργασμένου φύλλου. Αυτός ο συνδυασμός επιτρέπει στην πλακέτα PCB να επιτύχει ανώτερη ακεραιότητα σήματος, να ελαχιστοποιήσει τις απώλειες αγωγών και να διασφαλίσει οικονομικά αποδοτικές διαδικασίες κατασκευής.

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Βασικό Υλικό	Rogers RO4003C Low Profile (LoPro) - Κεραμικό laminate υδρογονάνθρακα με αντίστροφα επεξεργασμένο φύλλο
Αριθμός Στρωμάτων	2 Στρώματα (άκαμπτη δομή)
Διαστάσεις Πλακέτας	64mm x 68.4mm ανά τεμάχιο (1PCS)
Ελάχιστο Ίχνος/Διάκενο	5 mils (ίχνος) / 5 mils (διάκενο)
Ελάχιστο Μέγεθος Οπής	0.3mm
Vias	Χωρίς τυφλά vias; πάχος επιμετάλλωσης via = 20 μm
Τελικό Πάχος Πλακέτας	0.65mm
Τελικό Βάρος Χαλκού	1oz (1.4 mils) για εξωτερικά στρώματα
Επιφανειακή Επεξεργασία	Ασήμι κάτω από την επιμετάλλωση + Επιμετάλλωση χρυσού
Μεταξοτυπία	Λευκή μεταξοτυπία στο επάνω στρώμα, χωρίς μεταξοτυπία στο κάτω στρώμα
Πάστα Συγκόλλησης	Πράσινη πάστα συγκόλλησης στο επάνω στρώμα, χωρίς πάστα συγκόλλησης στο κάτω στρώμα
Διασφάλιση Ποιότητας	100% ηλεκτρικός έλεγχος πριν από την αποστολή

Εισαγωγή Υλικού Rogers RO4003C Low Profile

Το Rogers RO4003C Low Profile (LoPro) είναι ένα επαναστατικό κεραμικό laminate υδρογονάνθρακα που επαναπροσδιορίζει τον οικονομικά αποδοτικό σχεδιασμό PCB υψηλής απόδοσης. Η βασική του καινοτομία έγκειται στην ιδιόκτητη τεχνολογία αντίστροφα επεξεργασμένου φύλλου: αυτό επιτρέπει στο φύλλο να συνδέεται απευθείας με το τυπικό διηλεκτρικό RO4003C, δημιουργώντας ένα laminate με δραστικά μειωμένη απώλεια αγωγού - διατηρώντας παράλληλα όλα τα επιθυμητά χαρακτηριστικά του τυπικού RO4003C (π.χ., χαμηλή διηλεκτρική απώλεια, συμβατότητα με διαδικασίες FR-4).

Σε αντίθεση με τα παραδοσιακά υλικά υψηλής συχνότητας (π.χ., laminates με βάση το PTFE) που απαιτούν εξειδικευμένη προετοιμασία via (π.χ., χημική επεξεργασία με νάτριο), το RO4003C LoPro λειτουργεί με τυπικές διαδικασίες κατασκευής εποξειδικής/γυάλινης (FR-4). Αυτό εξαλείφει επιπλέον βήματα κατασκευής, μειώνει δραστικά το κόστος και το καθιστά προσβάσιμο στις περισσότερες μονάδες κατασκευής PCB. Έχει σχεδιαστεί για να γεφυρώνει το χάσμα μεταξύ υλικών RF υψηλής απόδοσης και οικονομικά αποδοτικών ψηφιακών υποστρωμάτων, καθιστώντας το ιδανικό για εφαρμογές μικτών σημάτων.

Βασικά Χαρακτηριστικά RO4003C Low Profile

Χαρακτηριστικό	Προδιαγραφή
Σύνθεση Υλικού	Κεραμικό laminate υδρογονάνθρακα με αντίστροφα επεξεργασμένο φύλλο
Διηλεκτρική Σταθερά (Dk)	3.38 ± 0.05 στα 10GHz/23°C
Συντελεστής Διάχυσης (DF)	0.0027 στα 10GHz/23°C
Θερμική Απόδοση	- Θερμοκρασία Αποσύνθεσης (Td): >425°C - Θερμοκρασία Μετάβασης Υάλου (Tg): >280°C (TMA)
Θερμική Αγωγιμότητα	0.64 W/mK
Συντελεστής Θερμικής Διαστολής (CTE)	- Άξονας X: 11 ppm/°C - Άξονας Y: 14 ppm/°C - Άξονας Z: 46 ppm/°C (-55 έως 288°C)
Συμβατότητα Διαδικασίας	Συμβατό με διαδικασίες χωρίς μόλυβδο, συμβατό με τυπική κατασκευή FR-4
Πρόσθετο Χαρακτηριστικό	Ανθεκτικό σε CAF (Αγωγιμότητα Ανωδικού Νήματος)

Οφέλη Υλικού

Οι ιδιότητες του RO4003C LoPro μεταφράζονται σε απτά πλεονεκτήματα για την πλακέτα PCB, επιλύοντας βασικές προκλήσεις στον σχεδιασμό υψηλής ταχύτητας/RF και στην κατασκευή με ευαίσθητο κόστος:

Εξαιρετικά Χαμηλή Απώλεια Εισαγωγής: Η μειωμένη απώλεια αγωγού επιτρέπει αξιόπιστη λειτουργία πέραν των 40 GHz.
Ελαχιστοποιημένη Παθητική Διαμόρφωση Σήματος (PIM): Τα χαμηλά επίπεδα PIM αποτρέπουν την παραμόρφωση σήματος σε συστήματα RF υψηλής ισχύος.
Συμβατότητα Διαδικασίας FR-4: Χρησιμοποιεί τυπικές ροές εργασιών κατασκευής (χωρίς εξειδικευμένη επεξεργασία via) για μείωση του κόστους κατασκευής και των χρόνων παράδοσης.
Θερμική Ανθεκτικότητα: Υψηλή Tg (>280°C) και Td (>425°C) αντέχουν στη συγκόλληση χωρίς μόλυβδο και σε περιβάλλοντα λειτουργίας υψηλής θερμοκρασίας.
CTE Συμβατό με Χαλκό: Ο CTE των αξόνων X/Y (11/14 ppm/°C) ταιριάζει με τον χαλκό, εξαλείφοντας την τάση στις συνδέσεις συγκόλλησης κατά τη θερμική κυκλοφορία.
Αντοχή σε CAF: Προστατεύει από τον σχηματισμό αγώγιμου ανωδικού νήματος.
Ευελιξία Σχεδιασμού: Υποστηρίζει τόσο πλακέτες PCB πολλαπλών στρωμάτων (για σύνθετα ψηφιακά κυκλώματα) όσο και σχεδιασμούς 2 στρωμάτων, προσαρμοζόμενο στις ανάγκες διαφορετικών έργων.

Μερικές Τυπικές Εφαρμογές

Ψηφιακές εφαρμογές όπως διακομιστές, δρομολογητές και backplanes υψηλής ταχύτητας
Κεραίες σταθμών βάσης κινητής τηλεφωνίας και ενισχυτές ισχύος
LNB για δορυφόρους άμεσης λήψης
Ετικέτες αναγνώρισης ραδιοσυχνοτήτων
