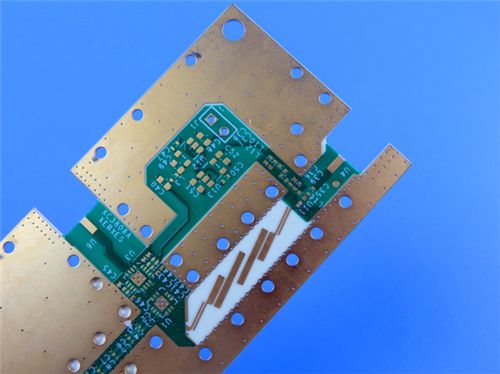

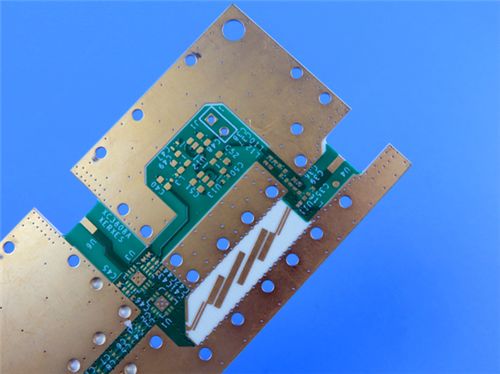

RO4360G2 PCB 2L 32mil Υπόστρωμα βύθιση Χρυσό φινίρισμα

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ελαχιστοποιήσεις με επικάλυψη χαλκού

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

RO4360G2 PCB 2L 32mil Υπόστρωμα βύθιση Χρυσό φινίρισμα

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

Rogers RO4360G2

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

0,9mm

Μέγεθος PCB:

73,12 mm x 44,71 mm ανά τεμάχιο (1 ΤΕΜ),

Μεταξιού:

Λευκό

Μάσκα συγκόλλησης:

Πράσινος

Βάρος χάλκιου:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

RO4360G2 PCB 2 στρώμα

Τελεία χρυσού βύθισης PCB Rogers

Πίνακας PCB υποστρώματος 32mil

Περιγραφή προϊόντος

RO4360G2 PCB 2L 32mil Υπόστρωμα βύθιση Χρυσό φινίρισμα

Χρησιμοποιώντας το Ρότζερς RO4360G2, ένα υλικό θερμοσυσκευής υδρογονανθράκων με γυαλί,Αυτό το 2 στρώματα άκαμπτο PCB είναι ειδικά κατασκευασμένο για εφαρμογές τηλεπικοινωνιών υψηλής συχνότητας, ειδικά για ενισχυτές ισχύος σταθμών βάσης και μικρούς δέκτες κυψελών..

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Βασικό υλικό	Rogers RO4360G2 - Κερματικό θερμοσυσκευασμένο υδρογονανθράκων με χαμηλή απώλεια, ενισχυμένο με γυαλί· το πρώτο θερμοσυσκευασμένο λαμινάτο υψηλής Dk επεξεργαζόμενο όπως το FR-4
Αριθμός στρωμάτων	2 στρώματα (σταθερή δομή)
Διάμετροι του πίνακα	730,12 mm x 44,71 mm ανά κομμάτι (1PCS)
Ελάχιστο ίχνος/χώρος	5 mils (αποτυπώματα) / 6 mils (διάστημα)
Ελάχιστο μέγεθος τρύπας	0.30mm
Διάδρομοι	Χωρίς τυφλούς διαδρόμους, με πάχος επικάλυψης = 20 μm
Δάχος τελικής σανίδας	0.9mm
Τελειωμένο βάρος χαλκού	1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα
Τελεία επιφάνειας	Χρυσός βύθισης
Σιδερένιο	Λευκό μεταξοδέκτη στο άνω στρώμα· χωρίς μεταξοδέκτη στο κάτω στρώμα
Μάσκα συγκόλλησης	Πράσινη μάσκα συγκόλλησης στο άνω στρώμα· καμία μάσκα συγκόλλησης στο κάτω στρώμα
Διασφάλιση ποιότητας	100% ηλεκτρική δοκιμή πριν από την αποστολή

Συγκέντρωση PCB

Το stack-up έχει σχεδιαστεί για να μεγιστοποιεί τις επιδόσεις RF και τη θερμική αξιοπιστία, αξιοποιώντας το υψηλό Dk του RO4360G2 και την θερμική επέκταση του χαλκού:

Όνομα στρώματος	Υλικό	Δάχος
Ανώτατο στρώμα (Copper_layer_1)	Χαλκός πάχους 35 μm	35 μm (1oz)
Τμήμα υποστρώματος	Rogers RO4360G2	0.813mm (32mil)
Πιο κάτω στρώμα (Copper_layer_2)	Χαλκός πάχους 35 μm	35 μm (1oz)

Rogers RO4360G2 Εισαγωγή υλικού

Το Rogers RO4360G2 επαναπροσδιορίζει το σχεδιασμό υλικών τηλεπικοινωνιών υψηλής Dk λύνοντας μια βασική πρόκληση της βιομηχανίας: υψηλή απόδοση χωρίς εξειδικευμένη επεξεργασία.Ως το πρώτο θερμοστεγές λαμινέτο υψηλής Dk επεξεργαζόμενο όπως το πρότυπο FR-4, εξαλείφει την ανάγκη δαπανηρών, χρονοβόρων βημάτων κατασκευής (π.χ. χαρακτική νατρίου για υλικά PTFE) παρέχοντας παράλληλα τις ιδιότητες ραδιοσυχνοτήτων που απαιτούνται για ενισχυτές ισχύος και δέκτες.

Αξιοποίηση γυαλιού:Προσθέτει ακαμψία για ευκολότερο χειρισμό σε πολυεπίπεδες κατασκευές (και είναι συμβατό με τα laminates της σειράς RO440 prepreg/RO4000 low-Dk για σύνθετα σχέδια)
Συμβατότητα χωρίς μόλυβδο:Προσαρμόζεται με τους παγκόσμιους περιβαλλοντικούς κανονισμούς (π.χ. RoHS) για τον εξοπλισμό τηλεπικοινωνιών
Αποδοτικότητα κόστους:Οι σύντομοι χρόνοι προετοιμασίας και οι αποδοτικές αλυσίδες εφοδιασμού μειώνουν το κόστος υλικών και παραγωγής, κρίσιμο για την ανάπτυξη σταθμών βάσης μεγάλης κλίμακας

Βασικά χαρακτηριστικά του υλικού

Ειδικότητα	Προδιαγραφές
Διορθωτική σταθερά (Dk)	60,15 ± 0,15 σε 10 GHz/23°C
Συντελεστής διάσπασης (DF)	0.0038 σε 10GHz/23°C
Θερμική απόδοση	- Θερμοκρασία αποσύνθεσης (Td): > 407°C - Θερμοκρασία μετάβασης του γυαλιού (Tg): > 280°C (TMA)
Θερμική αγωγιμότητα	00,75 W/mK
Συντελεστής θερμικής διαστολής (CTE)	- Άξονας Χ: 13 ppm/°C - Άξονας Y: 14 ppm/°C - Άξονας Z: 28 ppm/°C (-55 έως 288°C)
Αξιολόγηση εύφλεκτης ικανότητας	UL 94 V-0
Συνδυασμό διαδικασιών	Συμφωνητικό με τις διαδικασίες χωρίς μόλυβδο· κατασκευή παρόμοιας με την FR-4

Βασικά οφέλη

Υψηλή ραδιοσυχνότητα:Το υψηλό Dk (6.15) επιτρέπει συμπαγές σχεδιασμό κυκλωμάτων RF (κρίσιμο για μικροκύτταρα δέκτη, ενώ το χαμηλό DF (0.0038) ελαχιστοποιεί την απώλεια σήματος στους ενισχυτές ισχύος
Εμπιστευτικότητα διάσωσης με επικάλυψη (PTH):Η χαμηλή CTE στον άξονα Z (28 ppm/°C) και η CTE X/Y που ταιριάζει με χαλκό εμποδίζουν την ρωγμάτωση της PTH κατά τη διάρκεια του θερμικού κύκλου.
Συμβατότητα αυτοματοποιημένης συναρμολόγησης:Η επεξεργασία τύπου FR-4 λειτουργεί με τυποποιημένες γραμμές συναρμολόγησης SMT και μέσω τρύπας, μειώνοντας τον χρόνο παραγωγής για παραγγελίες τηλεπικοινωνιών μεγάλου όγκου.
Θερμική ανθεκτικότητα:Το υψηλό Tg (> 280 °C) και το Td (> 407 °C) αντέχουν στην αμόλυβδη συγκόλληση και τη θερμότητα που παράγεται από τους ενισχυτές ισχύος, αποτρέποντας την βλάβη των εξαρτημάτων.
Περιβαλλοντική συμμόρφωση:Χωρίς μόλυβδο και UL 94 V-0, που πληρούν τα παγκόσμια πρότυπα ασφάλειας τηλεπικοινωνιών και βιωσιμότητας.

Μερικές Τυπικές Εφαρμογές

Ενισχυτές ισχύος σταθμού βάσης
Πιστολήπτες μικρών κυττάρων

Το διπλάσιο PCB με υλικό Rogers RO4360G2 είναι μια βελτιστοποιημένη λύση τηλεπικοινωνιών που συνδυάζει υψηλές επιδόσεις και πρακτικότητα.
