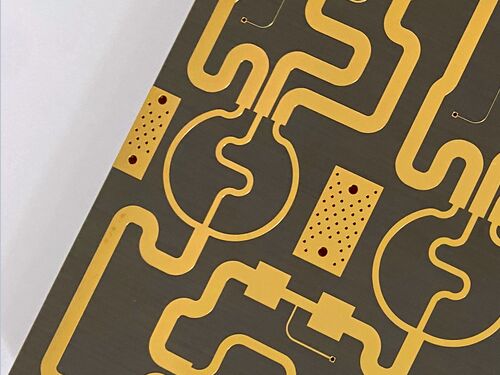

TLY-5 RF PCB 10mil 2 στρώσεις Immersion Gold Finish

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Υλικό Βάσης:

Επενδύσεις

Αρίθμηση στρώματος:

2 στρώματος

Πάχος PCB:

0,3 χλστ

Μέγεθος PCB:

55 mm × 50 mm

Μεταξιού:

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

Περικοπή χρυσού φινίρισμα RF PCB

Πίνακες PCB RF TLY-5

2 στρώματα RF PCB

Περιγραφή προϊόντος

Αυτό το άκαμπτο PCB 2 στρώσεων υιοθετεί TLY-5, ένα σταθερό σε διαστάσεις laminate με ελαφρύ υφαντό fiberglass. Σχεδιασμένο ειδικά για να πληροί τις αυστηρές απαιτήσεις μετάδοσης σημάτων RF υψηλής συχνότητας, είναι εξαιρετικά εφαρμόσιμο σε συστήματα ραντάρ αυτοκινήτων και συστήματα κεραιών χιλιοστομετρικών κυμάτων.

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Αριθμός Στρώσεων	2-Στρώσεων (άκαμπτη δομή)
Βασικό Υλικό	TLY-5
Διαστάσεις Πλακέτας	55mm × 50mm ανά τεμάχιο (1PCS), ανοχή ±0.15mm
Ελάχιστο Ίχνος/Διάστημα	6 mils (ίχνος) / 8 mils (διάστημα)
Ελάχιστο Μέγεθος Οπής	0.2mm
Vias	Χωρίς τυφλά vias; Συνολικά vias: 17; Πάχος επιμετάλλωσης Via: 20 μm
Τελικό Πάχος Πλακέτας	0.3mm
Τελικό Βάρος Χαλκού	1oz (1.4 mils) για εξωτερικά στρώματα
Φινίρισμα Επιφάνειας	Χρυσός Εμβάπτισης
Μετάξι	Χωρίς μετάξι στο επάνω στρώμα; Χωρίς μετάξι στο κάτω στρώμα
Μάσκα Συγκόλλησης	Χωρίς μάσκα συγκόλλησης στο επάνω στρώμα; Χωρίς μάσκα συγκόλλησης στο κάτω στρώμα
Διασφάλιση Ποιότητας	100% ηλεκτρική δοκιμή πριν από την αποστολή

Στοίβαξη PCB

Όνομα Στρώσης	Υλικό	Πάχος
Επάνω Στρώμα Χαλκού (Copper_layer_1)	Χαλκός	35 μm
Πυρήνας Υποστρώματος	TLY-5	0.254mm (10 mil)
Κάτω Στρώμα Χαλκού (Copper_layer_2)	Χαλκός	35 μm

Εισαγωγή Υλικού TLY-5

Τα laminate TLY-5 κατασκευάζονται με πολύ ελαφρύ υφαντό fiberglass και είναι πολύ πιο σταθερά σε διαστάσεις από τα σύνθετα PTFE ενισχυμένα με κομμένες ίνες. Η υφαντή μήτρα στο υλικό TLY-5 αποδίδει ένα πιο μηχανικά σταθερό laminate που είναι κατάλληλο για μαζική παραγωγή. Ο χαμηλός συντελεστής απώλειας επιτρέπει την επιτυχή ανάπτυξη για εφαρμογές ραντάρ αυτοκινήτων σχεδιασμένες στα 77 GHz, καθώς και για άλλες κεραίες σε συχνότητες χιλιοστομετρικών κυμάτων.

TLY-5 RF PCB 10mil 2 στρώσεις Immersion Gold Finish 0

Βασικά Χαρακτηριστικά Υλικού

Χαρακτηριστικό	Προδιαγραφή/Περιγραφή
Σύνθεση Υλικού	Laminate TLY-5 με ελαφρύ υφαντό fiberglass
Διηλεκτρική Σταθερά (Dk)	2.2 ± 0.02 στα 10 GHz/23°C
Εφαπτομένη Απωλειών	0.0009 στα 10 GHz
Πυκνότητα (Ειδικό Βάρος)	2.19 g/cm³
Απορρόφηση Υγρασίας	0.02%
Συντελεστής Θερμικής Διαστολής (CTE)	Άξονας X: 26 ppm/°C; Άξονας Y: 15 ppm/°C; Άξονας Z: 217 ppm/°C

Βασικά Πλεονεκτήματα

Σταθερότητα Διαστάσεων: Ανώτερη από τα σύνθετα PTFE ενισχυμένα με κομμένες ίνες.

Χαμηλότερος Συντελεστής Απώλειας (DF): Κατάλληλο για ραντάρ αυτοκινήτων 77 GHz και εφαρμογές χιλιοστομετρικών κυμάτων.

Χαμηλή Απορρόφηση Υγρασίας: Ελαχιστοποιεί την υποβάθμιση της απόδοσης σε υγρά περιβάλλοντα.

Υψηλή Αντοχή Ξεφλουδίσματος Χαλκού: Ενισχύει την δομική αξιοπιστία και τη συγκόλληση εξαρτημάτων.

Ομοιόμορφη & Σταθερή Dk: Εξασφαλίζει σταθερή ηλεκτρική απόδοση.

Καταλληλότητα για Μαζική Παραγωγή: Μηχανικά σταθερό για μαζική παραγωγή.

Πρότυπο Ποιότητας & Διαθεσιμότητα

Αποδεκτό Πρότυπο: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα μέσω αυστηρού ελέγχου διεργασιών και 100% ηλεκτρικής επαλήθευσης πριν από την αποστολή.

Διαθεσιμότητα: Παγκόσμια διαθεσιμότητα, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για διεθνείς πελάτες.

Τυπικές Εφαρμογές

-Ραντάρ Αυτοκινήτων

-Δορυφορικές/Κινητές Επικοινωνίες

-Ενισχυτές Ισχύος

-LNBs, LNAs, LNCs

-Αεροδιαστημική

-Εφαρμογές ζώνης Ka, E και W

Σύνοψη

Αυτό το άκαμπτο PCB 2 στρώσεων που βασίζεται σε υπόστρωμα TLY-5 είναι μια λύση υψηλής απόδοσης προσαρμοσμένη για εφαρμογές μικροκυμάτων και RF υψηλής συχνότητας, ειδικά ραντάρ αυτοκινήτων 77 GHz. Αξιοποιώντας τις ανώτερες ιδιότητες του TLY-5 (εξαιρετική σταθερότητα διαστάσεων, χαμηλότερος συντελεστής απώλειας, χαμηλή απορρόφηση υγρασίας, ομοιόμορφη Dk) και την αυστηρή συμμόρφωση με τα πρότυπα IPC-Class-2, ανταποκρίνεται αποτελεσματικά στις αυστηρές απαιτήσεις μετάδοσης σήματος των συστημάτων χιλιοστομετρικών κυμάτων.

TLY-5 RF PCB 10mil 2 στρώσεις Immersion Gold Finish 1
