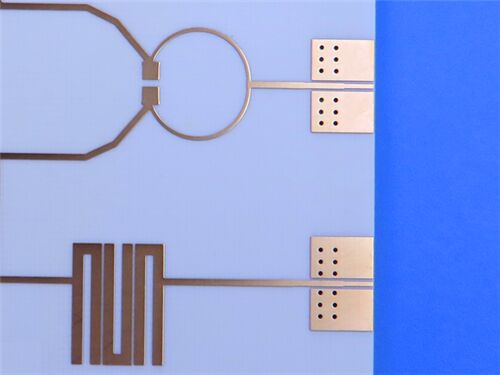

Αυτό το άκαμπτο PCB 2 στρώσεων υιοθετεί το WL-CT350, ένα θερμοσκληρυνόμενο φύλλο υψηλής συχνότητας με βάση ρητίνη, που αποτελείται από υδρογονάνθρακα ρητίνη, κεραμικά και υαλοβάμβακα. Σχεδιασμένο ειδικά για να πληροί τις αυστηρές απαιτήσεις μετάδοσης σήματος υψηλής συχνότητας, είναι εξαιρετικά εφαρμόσιμο σε κεραίες σταθμών βάσης, ραντάρ αυτοκινήτων και άλλα συστήματα RF ακριβείας.
Προδιαγραφές PCB
| Παράμετρος |
Λεπτομέρειες |
| Αριθμός Στρώσεων |
2-Στρώσεων (άκαμπτη δομή) |
| Βασικό Υλικό |
WL-CT350 |
| Διαστάσεις Πίνακα |
41,8mm × 51,35mm ανά τεμάχιο (1PCS), ανοχή ±0,15mm |
| Ελάχιστο Ίχνος/Διάστημα |
5 mils (ίχνος) / 7 mils (διάστημα) |
| Ελάχιστο Μέγεθος Οπής |
0,3mm |
| Διόδους |
Χωρίς τυφλές διόδους; Σύνολο διόδων: 29; Πάχος επιμετάλλωσης διόδων: 20 μm |
| Τελικό Πάχος Πίνακα |
1,1mm |
| Τελικό Βάρος Χαλκού |
1oz (1,4 mils) για εξωτερικά στρώματα |
| Φινίρισμα Επιφάνειας |
Χρυσός Εμβάπτισης |
| Μετάξι |
Μαύρο μετάξι στο επάνω στρώμα; Χωρίς μετάξι στο κάτω στρώμα |
| Μάσκα Συγκόλλησης |
Χωρίς μάσκα συγκόλλησης στο επάνω στρώμα; Χωρίς μάσκα συγκόλλησης στο κάτω στρώμα |
| Διασφάλιση Ποιότητας |
100% ηλεκτρική δοκιμή που πραγματοποιείται πριν από την αποστολή |
Στοίβαξη PCB
| Όνομα Στρώσης |
Υλικό |
Πάχος |
| Επάνω Στρώμα Χαλκού (Copper_layer_1) |
Χαλκός |
35 μm |
| Πυρήνας Υποστρώματος |
WL-CT350 |
1,016mm (40 mil) |
| Κάτω Στρώμα Χαλκού (Copper_layer_2) |
Χαλκός |
35 μm |
Εισαγωγή Υλικού WL-CT350
Τα φύλλα χαλκού επενδυμένα με υαλοβάμβακα κεραμικών πολυμερών οργανικών πολυμερών WL-CT350 της Wangling είναι υλικά υψηλής συχνότητας με βάση θερμοσκληρυνόμενη ρητίνη. Η σύνθεση του διηλεκτρικού στρώματος περιλαμβάνει υδρογονάνθρακα ρητίνη, κεραμικά και υαλοβάμβακα. Εμφανίζει χαμηλή απόδοση απώλειας, πληρώντας τις απαιτήσεις για σχέδια υψηλής συχνότητας. Η επεξεργασία PCB μπορεί να πραγματοποιηθεί χρησιμοποιώντας τεχνικές παρόμοιες με FR4 υλικά, καθιστώντας την απλούστερη σε σύγκριση με τα υλικά PTFE και εξασφαλίζοντας καλύτερη σταθερότητα και συνέπεια στα κυκλώματα. Μπορεί να χρησιμοποιηθεί ως υποκατάστατο παρόμοιων ξένων προϊόντων.
Ο συνδυασμός υδρογονάνθρακα ρητίνης και σύνθετων κεραμικών παρέχει εξαιρετική χαμηλή απώλεια, αντοχή σε υψηλές θερμοκρασίες και χαρακτηριστικά σταθερότητας θερμοκρασίας. Η σειρά υλικών έχει σταθερό συντελεστή θερμοκρασίας διηλεκτρικής σταθεράς και απώλειας, χαμηλό συντελεστή θερμικής διαστολής και υψηλή τιμή TG άνω των 280°C.
Βασικά Χαρακτηριστικά Υλικού
| Χαρακτηριστικό |
Προδιαγραφή/Περιγραφή |
| Σύνθεση Υλικού |
Θερμοσκληρυνόμενο φύλλο WL-CT350 (υδρογονάνθρακα ρητίνη, κεραμικά, υαλοβάμβακας) |
| Διηλεκτρική Σταθερά (Dk) |
3,48 στα 10 GHz/23°C |
| Συντελεστής Διασποράς |
0,0039 στα 10 GHz |
| Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς (TCDK) |
52 ppm/°C |
| Θερμική Αγωγιμότητα |
0,7 W/MK |
| Απορρόφηση Υγρασίας |
0,05% |
| Συντελεστής Θερμικής Διαστολής (CTE) |
Άξονας X: 11 ppm/°C; Άξονας Y: 14 ppm/°C; Άξονας Z: 34 ppm/°C (ταιριάζει με χαλκό) |
| Θερμοκρασία Μετάβασης Υάλου (Tg) |
>280 °C |
Βασικά Οφέλη
Απόδοση Χαμηλής Απώλειας: Πληροί τις απαιτήσεις σχεδιασμού υψηλής συχνότητας, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος.
Εξαιρετική Συμβατότητα Επεξεργασίας: Επεξεργασμένο με τεχνικές παρόμοιες με FR4, απλούστερο από τα υλικά PTFE.
Ανώτερη Σταθερότητα Κυκλώματος: Εξασφαλίζει καλύτερη σταθερότητα και συνέπεια στα κυκλώματα.
Αντοχή σε Υψηλή Θερμοκρασία: Εξαιρετική αντοχή σε υψηλή θερμοκρασία και σταθερότητα θερμοκρασίας.
Σταθερές Ηλεκτρικές Ιδιότητες: Σταθερός συντελεστής θερμοκρασίας διηλεκτρικής σταθεράς και απώλειας.
Χαμηλή Θερμική Διαστολή: CTE που ταιριάζει με χαλκό, μειώνοντας τη θερμική καταπόνηση.
Οικονομικό Υποκατάστατο: Εναλλακτική λύση σε παρόμοια ξένα υλικά υψηλής συχνότητας.
Χαμηλή Περιβαλλοντική Ευαισθησία: 0,05% απορρόφηση υγρασίας ελαχιστοποιεί την υποβάθμιση της απόδοσης.
Πρότυπο Ποιότητας & Διαθεσιμότητα
Αποδεκτό Πρότυπο: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα μέσω αυστηρού ελέγχου διεργασιών και 100% ηλεκτρικής επαλήθευσης πριν από την αποστολή.
Διαθεσιμότητα: Παγκόσμια διαθεσιμότητα, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για διεθνείς πελάτες.
Τυπικές Εφαρμογές
-Κεραίες σταθμών βάσης και δορυφορικές κεραίες
-Ραντάρ αυτοκινήτων, αισθητήρες και συστήματα πλοήγησης
-Ενισχυτές ισχύος
-Δορυφορικές κεφαλές υψηλής συχνότητας
-Συσκευές και φίλτρα RF
-Κεραίες WIMAX και κατανεμημένες κεραίες
Σύνοψη
Αυτό το άκαμπτο PCB 2 στρώσεων με βάση το υπόστρωμα WL-CT350 είναι μια υψηλής απόδοσης, οικονομικά αποδοτική λύση προσαρμοσμένη για εφαρμογές μικροκυμάτων και RF υψηλής συχνότητας. Ως αξιόπιστο υποκατάστατο παρόμοιων ξένων προϊόντων, με καταλληλότητα για ώριμη επεξεργασία παρόμοια με FR4 και παγκόσμια διαθεσιμότητα, αυτό το PCB χρησιμεύει ως βέλτιστη επιλογή για την παραγωγή μεγάλου όγκου συσκευών RF ακριβείας.
