Τακονικό TLX-9 2 στρώσεων άκαμπτο ραδιοσυχνοποιημένο PCB υπεσταθερό μικροκυκλικό πίνακα

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Υλικό PCB:

TLX-9

Καταμέτρηση επιπέδων:

2 στρώματος

Μέγεθος PCB:

91,6 mm × 45,3 mm (1 ΤΕΜ)

Πάχος PCB:

0,3 χλστ

Βάρος χαλκού:

1 oz (1,4 mils) εξωτερικά στρώματα χαλκού

Φινίρισμα επιφάνειας:

EPIG (χωρίς νικέλιο)

Επισημαίνω:

Υψηλής συχνότητας DiClad 870 λαμινίτης

Φύλλο επικαλυμμένο με χαλκό

Λαμινικό χαλκό DiClad 870

Περιγραφή προϊόντος

Αυτό το άκαμπτο 2 στρώματαΤακονικό TLX-9 RF PCBΤο υλικό αυτό είναι κατασκευασμένο από υαλοπλαστικό υαλοπίνακα υψηλών επιδόσεων από PTFE, το οποίο είναι ευρέως αναγνωρισμένο ως οικονομικά αποδοτικό υπόστρωμα χαμηλής απώλειας για κυκλώματα ραδιοσυχνοτήτων μικροκυμάτων.επιφανειακή επιφάνεια EPIG χωρίς νικέλιοκαι παράγεται αυστηρά σύμφωνα με τα βιομηχανικά πρότυπα IPC-Class-2, αυτό το πολύ λεπτό PCB 0,3 mm παρέχει μια σταθερή χαμηλή διηλεκτρική σταθερά, πολύ χαμηλό συντελεστή διάσπασης,και αμελητέα απορρόφηση υγρασίαςΣε σύγκριση με τα ακριβά υλικά μικροκυμάτων Rogers, το Taconic TLX-9 παρέχει ισοδύναμη ηλεκτρική σταθερότητα με πιο ανταγωνιστική τιμή.Με αξιόπιστη μηχανική αντοχή και σταθερή υψηλής συχνότητας απόδοση, αυτή η προσαρμοσμένη πλακέτα κυκλωμάτων RF είναι ιδανική για LNA, LNB, PCS / PCN κεραίες μεγάλου μορφότυπου, ενισχυτές υψηλής ισχύος και παθητικά συστατικά RF.

PCBΠροδιαγραφέςσ

Κατασκευαστικό στοιχείο	Λεπτομέρειες
Βασικό υλικό	Το Taconic TLX-9 Low-loss PTFE υφασμένο υαλοσύνθετο στρώμα βελτιστοποιημένο για κυκλώματα υψηλής συχνότητας
Αριθμός στρωμάτων	Δύο στρώματα ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆
Διάμετροι του πίνακα	91.6 mm × 45.3 mm (1 PCS), με στενή ανοχή +/- 0,15 mm για ακριβή συνέπεια συναρμολόγησης
Ακολουθήστε και χώρο	Τουλάχιστον 5/6 mils, επιτρέποντας τη συμπαγή διαδρομή κυκλώματος, διατηρώντας την ανώτερη ακεραιότητα του σήματος
Ελάχιστο μέγεθος τρύπας	0.3 mm, σχεδιασμένο για υψηλής ακρίβειας εγκατάσταση εξαρτημάτων με τρύπα
Διάδρομοι	Δεν υπάρχουν τυφλοί οδοί, απλοποιώντας την κατασκευή και εξασφαλίζοντας σταθερή ηλεκτρική συνδεσιμότητα μεταξύ των στρωμάτων
Δάχος τελικής σανίδας	0.3mm, εξαιρετικά λεπτό προφίλ ιδανικό για ηλεκτρονικές συσκευές μικροκυμάτων με περιορισμένο χώρο
Βάρος χαλκού	1 oz (1.4 mils) εξωτερικά στρώματα χαλκού, παρέχοντας σταθερή αγωγιμότητα για τη μετάδοση σήματος RF
Μέσα από πάχος επικάλυψης	20μm, σύμφωνα με τα πρότυπα IPC-Class-2 για να εξασφαλιστεί ανθεκτική αγωγιμότητα
Τελεία επιφάνειας	EPIG (χωρίς νικέλιο), με υψηλή αγωγιμότητα και εξαιρετική αντοχή στη διάβρωση για κυκλώματα υψηλής συχνότητας
Μεταξοσυσκευή & Μασκαρίστρα	Πάνω Silkscreen: Κανένα; Κάτω Silkscreen: Κανένας; Πάνω Solder Mask: Κανένας; Κάτω Solder Mask: Κανένας
Δοκιμασία ποιότητας	100% ηλεκτρική δοκιμή πριν από την αποστολή για την εξασφάλιση αξιόπιστης απόδοσης του κυκλώματος

Πίνακες PCB-επάνω Διαμόρφωση

Συστατικό συσσωρευτής	Προδιαγραφές και περιγραφή
Διάταξη χαλκού 1	35μm Υψηλής καθαρότητας στρώμα χαλκού για την αγωγή σήματος μικροκυμάτων χαμηλής αντίστασης
Τακονικό πυρήνα TLX-9	0.254 mm (10mil) Low-loss σύνθετο υπόστρωμα PTFE για σταθερή υψηλής συχνότητας απόδοση
Διάταξη χαλκού 2	35μm Συμμετρική διάταξη χαλκού για τη διατήρηση εξαιρετικής ηλεκτρικής σταθερότητας

Τακονικό TLX-9 2 στρώσεων άκαμπτο ραδιοσυχνοποιημένο PCB υπεσταθερό μικροκυκλικό πίνακα 0

Τύπος έργου & Πρότυπο συμμόρφωσης

Φόρμα σχεδίων: Παρέχεται με το Gerber RS-274-X, το παγκόσμιο βιομηχανικό πρότυπο που εξασφαλίζει υψηλής ακρίβειας κατασκευή PCB και πλήρη συμβατότητα δεδομένων.

Δικαιούμενο πρότυπο: IPC-Class-2, που εξασφαλίζει σταθερή και μακροχρόνια λειτουργία για βιομηχανικές ηλεκτρονικές συσκευές υψηλής συχνότητας.

Διαθεσιμότητα: Παρέχεται παγκόσμια υπηρεσία ναυτιλίας για την υποστήριξη παγκόσμιων μηχανικών προμηθειών και βιομηχανικών έργων.

Εισαγωγή του τακονικού υποστρώματος TLX-9

Το Taconic TLX-9 είναι ένα σύνθετο υαλοπλαστικό από υαλοπλαστικό PTFE υψηλών επιδόσεων, προσαρμοσμένο για προηγμένα κυκλώματα μικροκυμάτων.και είναι συμβατό με τις συμβατικές διαδικασίες κατασκευής, συμπεριλαμβανομένης της κοπήςΤο υπόστρωμα αυτό διαθέτει εξαιρετική σταθερότητα διαστάσεων και σχεδόν μηδενική απορρόφηση υγρασίας καθ' όλη τη διάρκεια της διαδικασίας παραγωγής.

Το TLX-9 διατηρεί σταθερή διηλεκτρική σταθερά 2,5 σε ένα ευρύ φάσμα συχνότητας και θερμοκρασίας, συνοδευόμενο από έναν εξαιρετικά χαμηλό συντελεστή διάσπασης 0,0019 στα 10 GHz.έχει πιστοποιηθεί με πιστοποιητικό επιβράδυνσης φλόγας UL 94 V-0., που πληρούν αυστηρές απαιτήσεις αντοχής στη φωτιά για ηλεκτρονικές βιομηχανικές εφαρμογές.

Βασικά χαρακτηριστικά

Ιδιοκτησία	Μέθοδος δοκιμής	Μονάδες	Αξία	Μονάδες	Αξία
Η διηλεκτρική σταθερά @ 10 GHz	IPC-TM 650 2.5.5.5		2.5		2.5
Παράγοντας διάσπασης @ 10 GHz	IPC-TM 650 2.5.5.5		0.0019		0.0019
Απορρόφηση υγρασίας	IPC-TM 650 2.6.2.1	%	< 0.02	%	< 0.02
Ηλεκτρική διάσπαση	IPC-TM 650 2.5.6	kV	> 60	kV	> 60
Αντίσταση όγκου	IPC-TM 650 2.5.17.1	Mohm/cm	10^7	Mohm/cm	10^7
Αντίσταση επιφάνειας	IPC-TM 650 2.5.17.1	Μωμ.	10^7	Mohm/cm	10^7
Αντίσταση τόξου	IPC-TM 650 2.5.1	δευτερόλεπτα	> 180	δευτερόλεπτα	> 180
Δυνατότητα κάμψης κατά μήκος	IPC-TM 650 2.4.4	Λιγότερα από 100 κιλά.	> 23,000	Α/χμ2	>159
Δυνατότητα κάμψης κατά πλάτος	IPC-TM 650 2.4.4	Λιγότερα από 100 κιλά.	> 19,000	Α/χμ2	>131
Δυνατότητα απολέπισης (1 ουγκιά χαλκό)	IPC-TM 650 2.4.8	Λιγαία εισόδου.	12	Α/χμ	2.1
Θερμική αγωγιμότητα	ΑΣTM F 433	W/m/K	0.19	W/m/K	0.19
x-y CTE	ASTM D 3386 (TMA)	ppm/°C	9-12	ppm/°C	9-12
z CTE	ASTM D 3386 (TMA)	ppm/°C	130- 145	ppm/°C	130- 145
Αξιολόγηση εύφλεκτης ικανότητας UL-94	UL-94		V-0		V-0

Βασικά Οφέλη

Το Taconic TLX-9 προσφέρει αξιοσημείωτες τεχνικές υπεροχές για τους σχεδιαστές και κατασκευαστές κυκλωμάτων μικροκυμάτων:

Η σταθερή χαμηλή διηλεκτρική σταθερά εγγυάται αξιόπιστη απόδοση σήματος σε υψηλές συχνότητες

Ο πολύ χαμηλός συντελεστής διάσπασης μειώνει αποτελεσματικά την απώλεια σήματος για ευαίσθητα κυκλώματα μικροκυμάτων

Η εξαιρετικά χαμηλή απορρόφηση υγρασίας εξασφαλίζει σταθερή λειτουργία σε δύσκολες περιβαλλοντικές συνθήκες

Η υψηλή διάσπαση του διηλεκτρικού αυξάνει την αντίσταση τάσης για εξοπλισμό ραδιοσυχνοτήτων υψηλής ισχύος

Η ανώτερη αντοχή της φλούδας του χαλκού αποτρέπει την αποστρωμάτωση των στρωμάτων και βελτιώνει τη δομική αντοχή

Βελτιστοποιημένη CTE ελαχιστοποιεί τη θερμική πίεση και αποτρέπει αποτελεσματικά την κάμψη της πλακέτας, κατάλληλη για μακροχρόνια εξωτερικά και υψηλής θερμοκρασίας περιβάλλοντα εργασίας RF

Τυπικές εφαρμογές

Το Taconic TLX-9 RF PCB εφαρμόζεται ευρέως σε εξοπλισμό μικροκυμάτων υψηλής ακρίβειας και ραδιοσυχνοτήτων:

-LNA, LNB και LNC

-Αντενές μεγάλου τύπου PCS/PCN

-Αυξητήρες υψηλής ισχύος.

- Παθητικά συστατικά ραδιοσυχνοτήτων, μονάδες ανίχνευσης ραδιοσυχνοτήτων και κυκλώματα σταθμών βάσης επικοινωνίας

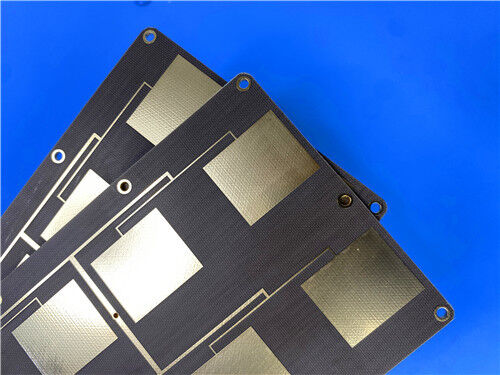

Τακονικό TLX-9 2 στρώσεων άκαμπτο ραδιοσυχνοποιημένο PCB υπεσταθερό μικροκυκλικό πίνακα 1
