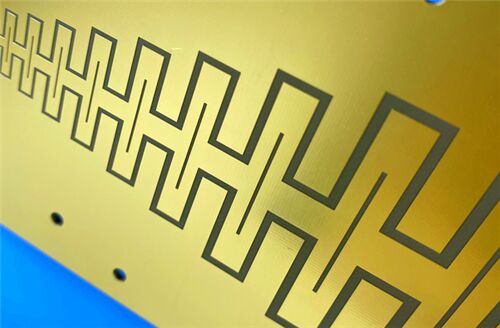

10mil RF-10 PCB 2 στρώσεων άκαμπτη επιφάνεια υψηλή-DK χαμηλή απώλεια

Αναζητάτε ένα άκαμπτο PCB 2 επιπέδων υψηλής απόδοσης βελτιστοποιημένο για εφαρμογές ραδιοσυχνοτήτων; Αυτό το άκαμπτο PCB 2 επιπέδων είναι κατασκευασμένο με ελάσματα με επένδυση χαλκού RF-10—ένα σύνθετο από PTFE γεμάτο κεραμικά και υφαντό υαλοβάμβακα—σχεδιασμένο για να αντιμετωπίσει την αυξανόμενη ανάγκη για μείωση μεγέθους σε εφαρμογές ραδιοσυχνοτήτων διατηρώντας παράλληλα ανώτερη ακεραιότητα σήματος. Σχεδιασμένο σύμφωνα με τα πρότυπα ποιότητας IPC-Class 2, αυτό το PCB προσφέρει αξιόπιστη απόδοση για κρίσιμες εφαρμογές όπως κεραίες ενημέρωσης κώδικα microstrip, κεραίες GPS και δορυφορικά εξαρτήματα. Με έμφαση στην ακρίβεια, την ανθεκτικότητα και την οικονομική απόδοση, αυτό το PCB είναι ιδανικό για μηχανικούς και ομάδες προμηθειών που αναζητούν ένα αξιόπιστο υπόστρωμα για έργα υψηλής συχνότητας.

PCBΠροσδιορισμόςμικρό

Κάθε πτυχή του PCB μας έχει σχεδιαστεί για ακρίβεια και απόδοση, διασφαλίζοντας συνέπεια και αξιοπιστία σε κάθε μονάδα:

Στοίβα PCB-επάνω Διαμόρφωση

Στατιστικά PCB

Υπόστρωμα RF-10: Κλειδί για ανώτερη απόδοση

Τα ελάσματα με επένδυση χαλκού RF-10 είναι ο ακρογωνιαίος λίθος της εξαιρετικής απόδοσης του PCB μας, που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών ραδιοσυχνοτήτων υψηλής συχνότητας:

Το RF-10 είναι ένα σύνθετο από PTFE γεμισμένο με κεραμικό και υφαντό fiberglass, που προσφέρει έναν μοναδικό συνδυασμό υψηλής διηλεκτρικής σταθεράς (DK) και χαμηλού συντελεστή διάχυσης - κρίσιμο για τη μείωση της απώλειας σήματος σε υψηλότερες συχνότητες. Η λεπτή υφασμένη ενίσχυση από υαλοβάμβακα ενισχύει την ακαμψία για ευκολότερο χειρισμό και βελτιωμένη σταθερότητα διαστάσεων, καθιστώντας την ιδανική για κυκλώματα μονής και πολλαπλής στρώσης.

Σχεδιασμένο για οικονομική αποδοτικότητα και αποδεκτούς από τον κλάδο χρόνους παράδοσης, το RF-10 αντιμετωπίζει την ανάγκη για μείωση μεγέθους σε εφαρμογές ραδιοσυχνοτήτων. Η εξαιρετική του συγκόλληση με λείο χαλκό χαμηλού προφίλ, σε συνδυασμό με χαμηλή διάχυση, οδηγεί σε βέλτιστες απώλειες εισαγωγής σε υψηλότερες συχνότητες, όπου οι απώλειες στο δέρμα είναι σημαντικές.

Βασικά χαρακτηριστικά του RF-10 PCB

Το RF-10 2-layer PCB μας διαθέτει κορυφαία χαρακτηριστικά στον κλάδο που το ξεχωρίζουν για εφαρμογές υψηλής συχνότητας:

Διηλεκτρική σταθερά: 10,2 ± 0,3 στα 10 GHz – Επιτρέπει τη συμπαγή σχεδίαση κυκλώματος RF

Συντελεστής διάχυσης: 0,0025 στα 10 GHz – Ελαχιστοποιεί την απώλεια σήματος για αξιόπιστη απόδοση υψηλής συχνότητας

Υψηλή θερμική αγωγιμότητα: 0,85 W/mk (Χωρίς επένδυση) – Βελτιώνει τη διαχείριση της θερμότητας, αποτρέποντας την υπερθέρμανση σε εφαρμογές υψηλής ισχύος

CTE (Συντελεστής Θερμικής Διαστολής): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C – Χαμηλή διαστολή σε όλους τους άξονες για εξαιρετική σταθερότητα διαστάσεων

Χαμηλή απορρόφηση υγρασίας: 0,08% – Εξασφαλίζει αξιοπιστία σε υγρά περιβάλλοντα

Αξιολόγηση ευφλεκτότητας: V-0 – Πληροί τα πρότυπα ασφαλείας για ηλεκτρονικές συσκευές

Οφέλη από την επιλογή RF-10 PCB

Το RF-10 PCB προσφέρει απτά πλεονεκτήματα για μηχανικούς, κατασκευαστές και ομάδες προμηθειών:

High DK για μείωση μεγέθους κυκλώματος RF – Μειώνει το αποτύπωμα των σχεδίων RF χωρίς να θυσιάζει την απόδοση

Εξαιρετική σταθερότητα διαστάσεων – Εξασφαλίζει σταθερή απόδοση σε όλες τις αλλαγές θερμοκρασίας και τις διαδικασίες παραγωγής

Tight DK Tolerance (10,2 +/- 0,3) – Εγγυάται συνέπεια σε όλα τα PCB, απλοποιώντας το σχεδιασμό και τη συναρμολόγηση

Υψηλή θερμική αγωγιμότητα – Βελτιώνει τη διαχείριση της θερμότητας, παρατείνοντας τη διάρκεια ζωής των συσκευών σας

Εξαιρετική πρόσφυση σε λείους χαλκούς – Εξασφαλίζει αξιόπιστη συγκόλληση εξαρτημάτων και μετάδοση σήματος

Χαμηλή επέκταση X, Y, Z – Μειώνει τον κίνδυνο αστοχίας της άρθρωσης συγκόλλησης και παραμόρφωσης της πλακέτας

Εξαιρετική αναλογία τιμής/απόδοσης – Παρέχει απόδοση ραδιοσυχνοτήτων υψηλής ποιότητας σε οικονομική τιμή

Εφαρμογές

Το RF-10 2-layer PCB μας είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας, όπως:

• Microstrip Patch Κεραίες
• Κεραίες GPS
• Παθητικά εξαρτήματα (φίλτρα, ζεύκτες, διαιρέτες ισχύος)
• Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών
• Εξαρτήματα Δορυφόρου

Ποιότητα & Διαθεσιμότητα

Πρότυπο ποιότητας: IPC-Class 2 – Πληροί τις πιο κοινές απαιτήσεις ποιότητας του κλάδου για ηλεκτρονικά προϊόντα αποκλειστικής εξυπηρέτησης, διασφαλίζοντας αξιόπιστη απόδοση και εκτεταμένη διάρκεια ζωής. Η IPC-Class 2 χρησιμοποιείται ευρέως για συσκευές επικοινωνίας, βιομηχανικά όργανα και άλλες εφαρμογές που απαιτούν σταθερή απόδοση.

Μορφή έργου τέχνης: Gerber RS-274-X – Η τυπική μορφή της βιομηχανίας για την κατασκευή PCB, εξασφαλίζοντας συμβατότητα με όλα τα σημαντικά προγράμματα σχεδιασμού και κατασκευής.

Διαθεσιμότητα: Παγκόσμια – Προσφέρουμε παγκόσμια αποστολή για να καλύψουμε τις ανάγκες μηχανικών και κατασκευαστών σε όλο τον κόσμο, με αποδεκτούς από τον κλάδο χρόνους παράδοσης.
