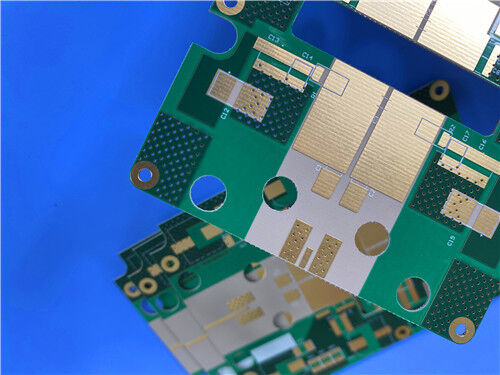

Αυτό το PCB χρησιμοποιεί το WL-CT440 ως βασικό υλικό, ενσωματώνει φινίρισμα επιφάνειας Immersion Gold και συμμορφώνεται αυστηρά με τις προδιαγραφές ποιότητας IPC-Class-2. Διαμορφωμένο ως μια άκαμπτη δομή 2 στρώσεων με πυρήνα υποστρώματος 0,254mm (10 mil) WL-CT440, είναι προσαρμοσμένο για να πληροί τις απαιτήσεις απόδοσης υψηλής συχνότητας, χαμηλών απωλειών των αεροδιαστημικών, ραντάρ και δορυφορικών συστημάτων επικοινωνίας.
Προδιαγραφές PCB
| Παράμετρος Κατασκευής |
Προδιαγραφή |
| Βασικό Υλικό |
WL-CT440 (σύνθετο υλικό υδρογονάνθρακα-κεραμικού-υαλοϋφάσματος, θερμοσκληρυνόμενο υλικό υψηλής συχνότητας) |
| Αριθμός Στρώσεων |
Διάταξη 2 στρώσεων |
| Διαστάσεις Πίνακα |
56,5mm × 89,65mm ανά μονάδα, με ανοχή διαστάσεων ±0,15mm |
| Ελάχιστο Ίχνος/Διάστημα |
Ελάχιστο πλάτος ίχνους 6 mils και απόσταση 7 mils |
| Ελάχιστο Μέγεθος Οπής |
0,35mm |
| Τυφλές Διόδους |
Δεν χρησιμοποιούνται |
| Τελικό Πάχος Πίνακα |
0,3mm |
| Τελικό Βάρος Χαλκού |
1oz (1,4 mils) και στα δύο εξωτερικά στρώματα |
| Πάχος Επιμετάλλωσης Διόδου |
20 μm |
| Φινίρισμα Επιφάνειας |
Immersion Gold |
| Μεταξοτυπία |
Λευκή μεταξοτυπία εφαρμόζεται στο επάνω στρώμα |
|
Μάσκα Συγκόλλησης
|
Πράσινη μάσκα συγκόλλησης στο επάνω στρώμα |
| Έλεγχος Ποιότητας |
100% ηλεκτρική δοκιμή διεξάγεται πριν από την αποστολή |
Στοίβα-Διάταξη επάνω
| Όνομα Στρώσης |
Υλικό |
Πάχος |
| Επάνω Στρώμα Χαλκού (Copper_layer_1) |
Χαλκός |
35 μm |
| Πυρήνας Υποστρώματος |
WL-CT440 |
0,254mm (10 mil) |
| Κάτω Στρώμα Χαλκού (Copper_layer_2) |
Χαλκός |
35 μm |
Εισαγωγή Υλικού WL-CT440
Το WL-CT440 της Wangling είναι ένα θερμοσκληρυνόμενο πλαστικοποιημένο χαλκού υψηλής συχνότητας (CCL) με οργανική πολυμερική κεραμική ενίσχυση υαλοϋφάσματος. Το διηλεκτρικό του στρώμα περιλαμβάνει ρητίνη υδρογονάνθρακα, κεραμικά πληρωτικά και ύφασμα από υαλοβάμβακα, προσφέροντας απόδοση χαμηλών απωλειών που πληροί αυστηρά κριτήρια σχεδιασμού υψηλής συχνότητας. Το WL-CT440 είναι συμβατό με τις τυπικές τεχνικές κατασκευής FR4, προσφέροντας απλοποιημένη επεξεργασία σε σύγκριση με τα υλικά με βάση PTFE, διασφαλίζοντας παράλληλα βελτιωμένη σταθερότητα και συνέπεια του κυκλώματος. Λειτουργεί ως μια υψηλής απόδοσης εναλλακτική λύση σε ισοδύναμα ξένα υλικά.
Ο συνεργιστικός συνδυασμός ρητίνης υδρογονάνθρακα και σύνθετων κεραμικών προσδίδει στο WL-CT440 εξαιρετικά χαρακτηριστικά χαμηλών απωλειών, αντοχή σε υψηλές θερμοκρασίες και θερμική σταθερότητα. Αυτή η σειρά υλικών διαθέτει σταθερούς θερμοκρασιακούς συντελεστές διηλεκτρικής σταθεράς (TCDK) και διηλεκτρικών απωλειών, χαμηλό συντελεστή θερμικής διαστολής (CTE) και θερμοκρασία μετάπτωσης υάλου (Tg) που υπερβαίνει τους 280°C, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας σε σκληρά περιβάλλοντα λειτουργίας.
Χαρακτηριστικά Υλικού WL-CT440
| Κατηγορία |
Χαρακτηριστικό |
Προδιαγραφή |
| Ηλεκτρικές Ιδιότητες |
Διηλεκτρική Σταθερά (Dk) |
4,1 στα 10GHz/23°C |
| Συντελεστής Διασποράς |
0,005 στα 10GHz |
| Θερμική Απόδοση |
Θερμοκρασία Μετάπτωσης Υάλου (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Θερμική Αγωγιμότητα |
0,66 W/mK |
| CTE (Άξονες XYZ) |
14/18/35 ppm/°C (αντιστοιχεί στον χαλκό) |
| Φυσικές Ιδιότητες |
Απορρόφηση Υγρασίας |
0,12% |
| Βαθμολογία Ευφλεκτότητας |
UL 94-V0 |
Πλεονεκτήματα Υλικού WL-CT440
-Ανώτερη Απόδοση Χαμηλών Απωλειών: Η σύνθεση ρητίνης υδρογονάνθρακα και σύνθετου κεραμικού προσφέρει χαμηλό συντελεστή διασποράς, κρίσιμος για τη μετάδοση σήματος υψηλής συχνότητας υψηλής πιστότητας.
-Συμβατό με FR4: Συμβατό με τυπικές ροές εργασίας κατασκευής FR4, απλοποιώντας την παραγωγή σε σύγκριση με τα υλικά PTFE, διασφαλίζοντας παράλληλα σταθερή απόδοση κυκλώματος.
-Εξαιρετική Θερμική Σταθερότητα: Ένα υψηλό Tg (280°C) και σταθερό TCDK εξασφαλίζουν αξιόπιστη λειτουργία σε ακραία περιβάλλοντα θερμοκρασίας.
-CTE που ταιριάζει με τον χαλκό: Ο συντελεστής θερμικής διαστολής ευθυγραμμίζεται με τον χαλκό ελαχιστοποιώντας τη θερμική καταπόνηση, ενισχύοντας τη μακροπρόθεσμη δομική και ηλεκτρική αξιοπιστία.
Τυπικές Εφαρμογές
-Αεροδιαστημικός Εξοπλισμός
-Συστήματα Μικροκυμάτων & Κεραιών
-δίκτυα διαμόρφωσης δέσμης
-Συστήματα Ραντάρ
-Δορυφόροι & Πλοήγηση
-Ενισχυτές Ισχύος
Ποιότητα & Διαθεσιμότητα
Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας σταθερή αξιοπιστία για αεροδιαστημικά, στρατιωτικά και ηλεκτρονικά συστήματα υψηλής συχνότητας. Είναι διαθέσιμο παγκοσμίως, υποστηρίζοντας τις παγκόσμιες ανάγκες των έργων και εξασφαλίζοντας έγκαιρη παράδοση.
