Υψηλής συχνότητας TP960 PCB Διπλής στρώσης 0.6mm Πάχος 35um Χαλκού

MOQ:	1 ΤΕΜ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Υλικό Βάσης:

TP960

Καταμέτρηση επιπέδων:

2 στρώματα

Πάχος PCB:

0,6 χλστ

Μέγεθος PCB:

108 mm × 96 mm

Μάσκα συγκόλλησης:

Μεταξιού:

Βάρος χαλκού:

1 oz (1,4 mils) και στα δύο εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης (Enig)

Επισημαίνω:

Πλακέτα PCB Υψηλής συχνότητας RF

PCB Διπλής στρώσης 0.6mm πάχος

35um Χαλκού RF PCB

Περιγραφή προϊόντος

Αυτό το PCB χρησιμοποιεί το TP960 ως βασικό υλικό του, διαθέτει επιφανειακό φινίρισμα Electroless Nickel Immersion Gold (ENIG) και συμμορφώνεται αυστηρά με τις προδιαγραφές ποιότητας IPC-Class-2.Σχεδιασμένο ως διπλής όψης άκαμπτη δομή με 0.5 mm (19.6 mil) πυρήνας υποστρώματος TP960, έχει προσαρμοστεί για να πληροί τα κριτήρια υψηλής αξιοπιστίας και υψηλής συχνότητας των ηλεκτρονικών συστημάτων ακριβείας,όπως παγκόσμιος εξοπλισμός δορυφορικής πλοήγησης και πλατφόρμες πυραύλων.

Προδιαγραφές PCB

Παράμετρος κατασκευής	Προδιαγραφές
Βασικό υλικό	TP960 (σύνθετη ρητίνη κεραμικής πολυφαινυλενοξειδίου (PPO), ενισχυμένη με μη υαλοπλαστική)
Αριθμός στρωμάτων	Διπλής όψης (2-στρωμάτων) άκαμπτη δομή
Διάμετροι του πίνακα	108 mm × 96 mm ανά μονάδα, με ανοχή διαστάσεων ±0,15 mm
Ελάχιστο ίχνος/χώρος	5 ml / 6 ml
Ελάχιστο μέγεθος τρύπας	0.3mm
Σκοπός	Μη ενσωματωμένο
Δάχος τελικής σανίδας	0.6mm
Τελειωμένο βάρος χαλκού	1 ουγκιά (1,4 ml) και στα δύο εξωτερικά στρώματα
Μέσα από πάχος επικάλυψης	20 μm
Τελεία επιφάνειας	Χρυσός βύθισης (ENIG)
Σιδερένιο	Δεν εφαρμόζεται μεταξοδέκτη στο άνω ή στο κάτω στρώμα
Μάσκα συγκόλλησης	Καμία μάσκα συγκόλλησης δεν εφαρμόζεται στο άνω ή στο κάτω στρώμα
Έλεγχος ποιότητας	100% ηλεκτρική δοκιμή πριν από την αποστολή

Στάκοι-επάνω Διαμόρφωση

Όνομα στρώματος	Υλικό	Δάχος
Πάνω στρώμα χαλκού (Copper_layer_1)	Χάλυβα	35 μm
Κέντρο υποστρώματος	TP960	0.5mm (19.6 mil)
Πιο κάτω στρώμα χαλκού (Copper_layer_2)	Χάλυβα	35 μm

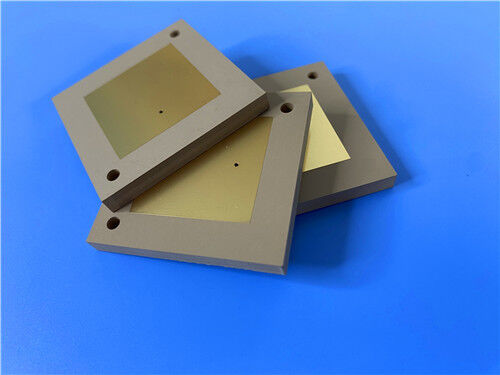

Υψηλής συχνότητας TP960 PCB Διπλής στρώσης 0.6mm Πάχος 35um Χαλκού 0

Εισαγωγή του υλικού της σειράς TP

Το υλικό TP είναι ένα μοναδικό στη βιομηχανία θερμοπλαστικό στρώμα υψηλής συχνότητας, το οποίο αποτελείται από κεραμικά συμπληρώματα και ρητίνη πολυφαινυλενοξειδίου (PPO) χωρίς ενίσχυση από ίνες γυαλιού.Η διηλεκτρική σταθερά του (Dk) μπορεί να ρυθμιστεί με ακρίβεια ρυθμίζοντας την αναλογία της κεραμικής σε ρητίνη PPOΗ σειρά προϊόντων TP κατηγοριοποιείται από επικάλυψη χαλκού:Το TP σημαίνει υλικό ομαλής επιφάνειας χωρίς χαλκό, το TP-1 αναφέρεται σε μονόπλευρο υλικό επένδυσης χαλκού και το TP-2 υποδηλώνει διπλόπλευρο υλικό επένδυσης χαλκού.

Η διηλεκτρική σταθερά των υλικών της σειράς TP είναι σταθερά ρυθμιζόμενη στο εύρος από 3 έως 25, προσαρμοσμένη για να ανταποκρίνεται σε ειδικές απαιτήσεις σχεδιασμού κυκλωμάτων.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 και 20, με αντίστοιχο αριθμό εξαρτημάτων (π.χ. TP300, TP440, TP600, TP615).που αυξάνεται με μέτρο με τη συχνότητα, αλλά παραμένει αμελητέο εντός της ζώνης των 10 GHz, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.

TP960 Χαρακτηριστικά υλικού

Κατηγορία	Ειδικότητα	Προδιαγραφές
Ηλεκτρικές ιδιότητες	Διορθωτική σταθερά (Dk)	90,6 ± 0,19 σε 10 GHz
Ηλεκτρικές ιδιότητες	Παράγοντας διάσπασης	0.0012 σε 10GHz
Θερμική απόδοση	TCDK	-40 ppm/°C (-55°C έως 150°C)
	ΚΤΕ (άξονες XYZ)	40/40/55 ppm/°C (-55°C έως 150°C)
	Θερμική αγωγιμότητα	00,65 W/mK
Φυσικές Ιδιότητες	Απορρόφηση υγρασίας	0.01%
Φυσικές Ιδιότητες	Αξιολόγηση εύφλεκτης ικανότητας	UL 94-V0

Τυπικές εφαρμογές

-Παγκόσμια συστήματα δορυφορικής πλοήγησης (GNSS)

- Εξοπλισμός για πυραύλους.

- Τεχνολογία Fuze

- Μικροσκοπικές κεραίες.

Ποιότητα & Διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας σταθερή αξιοπιστία για ακριβή, στρατιωτικά και αεροδιαστημικά ηλεκτρονικά συστήματα.στήριξη παγκόσμιων έργων και διασφάλιση έγκαιρης παράδοσης.

Υψηλής συχνότητας TP960 PCB Διπλής στρώσης 0.6mm Πάχος 35um Χαλκού 1
