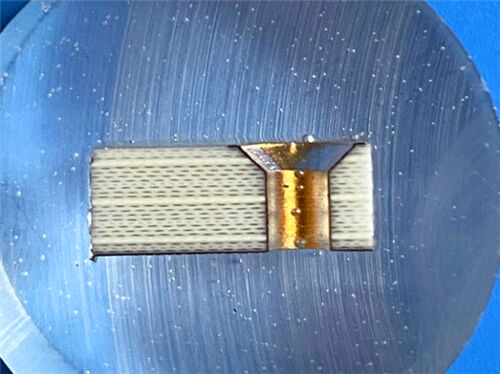

Πολυεπίπεδη πλακέτα PCB RO3003 με τυφλές διατρήσεις, πάχους 1.66mm, με ENIG

Το εν λόγω 10 στρώματα PCB κατασκευάζεται με την επικάλυψη 5 τεμαχίων πλακών πυρήνα RO3003 με φύλλα FR28 PP, με επιφάνεια βύθισης χρυσού (ENIG).Διαμορφώνεται με 1 ουγκιά φτιαγμένο χαλκό ανά στρώμα και ένα πάχος πίεσης 1Το PCB έχει μέγεθος 75 mm × 63 mm ανά μονάδα (1 PCS) και ενσωματώνει τυφλούς διαδρόμους (L7-L10, L9-L10).Για την κάλυψη των απαιτήσεων των εφαρμογών υψηλής συχνότητας, τα κεραμικά γεμάτα σύνθετα PTFE RO3003 και το FR28 fastRise prepreg παρέχουν εξαιρετική ηλεκτρική σταθερότητα, χαμηλή απώλεια και αξιόπιστη σύνδεση μεταξύ των στρωμάτων,που ικανοποιεί τις απαιτήσεις απόδοσης των αυτοκινητοβιομηχανικών συστημάτων ραντάρ υψηλής συχνότητας και συστημάτων ραδιοσυχνοτήτων.

Προδιαγραφές PCB

RO3003 Εισαγωγή υλικού

Τα υλικά RO3010 είναι κεραμικά γεμάτα σύνθετα PTFE που έχουν σχεδιαστεί για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων, προσφέροντας εξαιρετική ηλεκτρομηχανική σταθερότητα με ανταγωνιστικά κόστη.Τα βασικά χαρακτηριστικά περιλαμβάνουν::

-Υψηλότερη σταθερότητα διαστάσεων: CTE άξονα X/Y 17 ppm/°C, τέλεια συνδυασμένη με χαλκό, εξασφαλίζοντας ελάχιστη συρρίκνωση ελαστικών (λιγότερη από 0.5 mils ανά ίντσα μετά την χαραγή και τη μαγειρική) και εξαιρετική δομική συνοχή.

-Αξιόπιστη θερμική απόδοση: CTE άξονα Z 24 ppm/°C, παρέχοντας εξαιρετική αξιοπιστία της διάτρησης με επικάλυψη ακόμη και σε σοβαρά θερμικά περιβάλλοντα, κατάλληλη για σενάρια λειτουργίας υψηλών θερμοκρασιών.

- Σταθερές διηλεκτρικές ιδιότητες: Η διηλεκτρική σταθερά (Dk) διατηρεί υψηλή σταθερότητα σε διάφορες θερμοκρασίες, υποστηρίζοντας συνεπή μετάδοση σήματος σε ζώνες υψηλής συχνότητας.

- Ευέλικτη επεξεργασιμότητα: Κατασκευάζεται με τυποποιημένες τεχνικές επεξεργασίας PCB PTFE (με μικρές τροποποιήσεις),συμβατό με πολυεπίπεδα σχέδια που χρησιμοποιούν διαφορετικά υλικά Dk χωρίς κινδύνους διαστρέβλωσης ή αξιοπιστίας.

FR28 fastRise Προετοιμασία

Το FR28 fastRiseTM είναι ένα θερμοστεγαστικό προεξοπλισμό υψηλών επιδόσεων που έχει σχεδιαστεί για σύνδεση μεταξύ των στρωμάτων με χαμηλή απώλεια σε κυκλώματα υψηλής συχνότητας, επιτρέποντας εφαρμογές ραντάρ αυτοκινήτων 77 GHz.

- Υπερ-χαμηλή απώλεια: παρουσιάζει τη χαμηλότερη απώλεια μεταξύ των θερμοστεγόντων προεπιγραμμάτων, ελαχιστοποιώντας την εξασθένιση του σήματος σε ψηφιακά / ραδιοσυχνότητες υψηλής ταχύτητας.

- Μη ενισχυμένο σχεδιασμό: Εξάλειψη της κλίσης και της διακύμανσης του σήματος, εξασφαλίζοντας μετάδοση υψηλής πιστότητας σε συστήματα υψηλής συχνότητας.

- Ευρεία συμβατότητα: Συνδέεται απρόσκοπτα με υλικά PTFE, εποξικό, εποξικό χαμηλής ροής, LCP, πολυαιμίδιο και υδρογονάνθρακες, ιδανικά για ενσωμάτωση με πλαίσια πυρήνα RO3003.

-Λαμινάρισμα χαμηλής θερμοκρασίας: Σκληρώσεις στους 215 °C (420 °F), επιτρέποντας 5+ διαδοχικές λαμινάσεις σε χαμηλότερες θερμοκρασίες από το FEP/PFA,μείωση της παραλλαγής που προκαλείται από τη διαδικασία και υποστήριξη των εφαρμογών ανθεκτικών φύλλων.

-Πρόσθετη ευελιξία της διαδικασίας: Ευέλικτη στο στάδιο προετοιμασίας για την αφαίρεση με λέιζερ, την επικάλυψη φύλλου και την εμποτισμό με αγωγική πάστα, διευκολύνοντας τα σχέδια μικροβίων που στοιβάζονται / σταδιακά και τη διασύνδεση υποσύνθεσης.

- Υψηλή αξιοπιστία: Περνά αυστηρές δοκιμές αξιοπιστίας (IST, HATS, CAF) όταν συνδυάζεται με σταθερά διηλεκτρικά υλικά, εξασφαλίζοντας μακροχρόνια απόδοση σε σκληρά περιβάλλοντα.

Ποιότητα και πεδίο εφαρμογής

Αυτό το PCB 10 στρωμάτων συμμορφώνεται με αυστηρά πρότυπα κατασκευής RF / μικροκυμάτων, με το τέλος Immersion Gold να εξασφαλίζει εξαιρετική αγωγιμότητα, συγκολλητικότητα και αντοχή στη διάβρωση.

Οι τυπικές εφαρμογές περιλαμβάνουν συστήματα ραντάρ αυτοκινήτων 77 GHz, συσκευές επικοινωνίας υψηλής συχνότητας, δέκτες ραδιοσυχνοτήτων και μονάδες μικροκυμάτων ακριβείας.και εμπορικού εξοπλισμού ραδιοσυχνοτήτων που απαιτεί σταθερή ηλεκτρική απόδοσηΤο PCB αυτό είναι διαθέσιμο σε όλο τον κόσμο, υποστηρίζοντας τις παγκόσμιες ανάγκες έργων ηλεκτρονικών υψηλής συχνότητας και εξασφαλίζοντας την έγκαιρη παράδοση.
