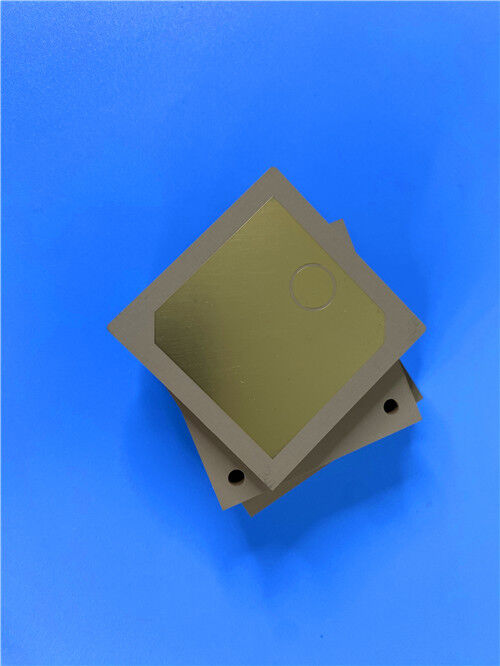

RF TP600 PCB 2-layer 0.6mm Πάχος ENEPIG 20um Επίστρωση Via

Αυτό το PCB χρησιμοποιεί το TP600 ως βασικό υλικό του, υιοθετεί επιφανειακό φινίρισμα Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) και συμμορφώνεται αυστηρά με τα κριτήρια ποιότητας IPC-Class-2.Διαμορφώνεται ως διπλής όψης άκαμπτη δομή με 0.5 mm (19.6 mil) πυρήνας υποστρώματος TP600, έχει κατασκευαστεί ειδικά για να ικανοποιεί τις απαιτήσεις υψηλής αξιοπιστίας και υψηλής συχνότητας των ηλεκτρονικών συστημάτων ακριβείας,συμπεριλαμβανομένων των συσκευών δορυφορικής πλοήγησης και πυραυλικών.

Προδιαγραφές PCB

Στάκοι-επάνω Διαμόρφωση

Εισαγωγή του υλικού της σειράς TP

Το υλικό TP είναι ένα θερμοπλαστικό στρώμα υψηλής συχνότητας αποκλειστικού τύπου, που έχει συνταχθεί με κεραμικά συμπληρώματα και ρητίνη πολυφαινυλενοξειδίου (PPO) χωρίς ενίσχυση από ίνες γυαλιού.Η διηλεκτρική σταθερά του (Dk) μπορεί να ρυθμιστεί με ακρίβεια με τροποποίηση της αναλογίας κεραμικής ρητίνης προς PPOΗ σειρά προϊόντων TP ταξινομείται σύμφωνα με τη διάταξη επικάλυψης χαλκού:Το TP σημαίνει υλικό ομαλής επιφάνειας χωρίς χαλκό, το TP-1 αναφέρεται σε μονόπλευρο υλικό επένδυσης χαλκού και το TP-2 υποδηλώνει διπλόπλευρο υλικό επένδυσης χαλκού.

Η διηλεκτρική σταθερά των υλικών της σειράς TP είναι σταθερά ρυθμιζόμενη στο εύρος 3 έως 25, προσαρμοσμένη για να ανταποκρίνεται σε συγκεκριμένες απαιτήσεις κυκλώματος.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 και 20, με αντίστοιχο αριθμό εξαρτημάτων (π.χ. TP300, TP440, TP600, TP615).η οποία αυξάνεται μετριοπαθώς με τη συχνότητα, αλλά παραμένει αμελητέα εντός του εύρους ζώνης των 10 GHz, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.

Χαρακτηριστικά υλικού TP600

TP600 Υλικά οφέλη

-Δυνατότητα διηλεκτρικής απόδοσης που ρυθμίζεται με ακρίβεια: Το σύνθετο κεραμικό-PPO χωρίς υαλοϊνές επιτρέπει την ακριβή ρύθμιση Dk, υποστηρίζοντας τις προσαρμοσμένες απαιτήσεις αντίστασης για κυκλώματα υψηλής συχνότητας.

- Χαμηλή απώλεια υψηλής συχνότητας: Ένας εξαιρετικά χαμηλός συντελεστής διάσπασης (0,0010 σε 10GHz) ελαχιστοποιεί την εξασθένιση του σήματος, εξασφαλίζοντας μετάδοση σήματος υψηλής πιστότητας.

- Ανώτερη περιβαλλοντική σταθερότητα: Η εξαιρετικά χαμηλή απορρόφηση υγρασίας (0,01%) και η σταθερή TCDK επιτρέπουν αξιόπιστη λειτουργία σε σκληρές και υγρές συνθήκες.

- Διαρθρωτική και θερμική αξιοπιστία: Ο ισορροπημένος CTE και η επαρκής θερμική αγωγιμότητα μετρώνουν το θερμικό στρες, ενισχύοντας τη μακροπρόθεσμη δομική ακεραιότητα σε ακραίες θερμοκρασίες.

Τυπικές εφαρμογές

-Παγκόσμια συστήματα δορυφορικής πλοήγησης (GNSS)

- Εξοπλισμός για πυραύλους.

- Τεχνολογία Fuze

- Μικροσκοπικές κεραίες.

Ποιότητα & Διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας σταθερή αξιοπιστία για ακριβή, στρατιωτικά και αεροδιαστημικά ηλεκτρονικά συστήματα.Υποστήριξη των παγκόσμιων απαιτήσεων του έργου και διασφάλιση της έγκαιρης διεθνούς παράδοσης.
