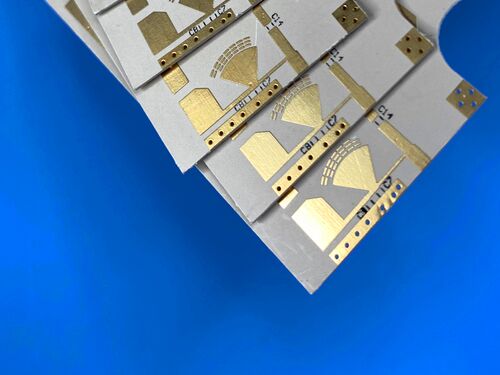

Αυτή η άκαμπτη πλακέτα PCB 2 στρωμάτων συμμορφώνεται με τα διεθνή βιομηχανικά πρότυπα για αξιόπιστη απόδοση. Χρησιμοποιεί CER-10 οργανικό-κεραμικό laminate ως βασικό υπόστρωμα, σχεδιασμένο για να πληροί τις αυστηρές απαιτήσεις εφαρμογών μικροκυμάτων υψηλής απόδοσης και παθητικών εξαρτημάτων με ανώτερα μηχανικά και ηλεκτρικά χαρακτηριστικά.
Προδιαγραφές PCB
| Στοιχείο |
Λεπτομέρειες |
| Βασικό Υλικό |
CER-10 (οργανικό-κεραμικό laminate) |
| Αριθμός Στρωμάτων |
2 στρώματα, χωρίς τυφλές/θαμμένες οπές |
| Διαστάσεις Πλακέτας |
89.3mm x 56.9mm, 2 Τύποι, 2 Κομμάτια συνολικά |
| Ελάχιστο Ίχνος/Χώρος |
5/6 mils |
| Ελάχιστο Μέγεθος Οπής |
0.4mm |
| Τελικό Πάχος Πλακέτας |
0.7mm |
| Τελικό Βάρος Χαλκού |
1 oz (1.4 mils) για εξωτερικά στρώματα |
| Πάχος Επιμετάλλωσης Οπών |
20 μm |
| Επιφανειακή Επεξεργασία |
Εμβάπτιση Χρυσού |
| Μεταξοτυπία |
Μαύρη μεταξοτυπία στο επάνω στρώμα· καμία μεταξοτυπία στο κάτω στρώμα |
| Συγκολλητική Μάσκα |
Καμία συγκολλητική μάσκα και στα δύο επάνω και κάτω στρώματα |
| Έλεγχος Ποιότητας |
100% Ηλεκτρικός έλεγχος πριν από την αποστολή |
Στοίβαξη PCB
| Στρώμα |
Προδιαγραφές |
| Στρώμα Χαλκού 1 |
35 μm |
| Υπόστρωμα CER-10 |
25 mil (0.635 mm) |
| Στρώμα Χαλκού 2 |
35 μm |
Σχέδιο και Αποδεκτό Πρότυπο
Τύπος Παρεχόμενου Σχεδίου: Gerber RS-274-X, το οποίο αναγνωρίζεται παγκοσμίως ως το βιομηχανικό πρότυπο για την κατασκευή PCB.
Αποδεκτό Πρότυπο: IPC-Class-2, ένα ευρέως υιοθετημένο σημείο αναφοράς ποιότητας που διατυπώνεται από την Ένωση Συνδέσεων Βιομηχανιών Ηλεκτρονικών (IPC).
Διαθεσιμότητα
Αυτό το PCB είναι διαθέσιμο για παγκόσμια αποστολή, υποστηρίζοντας την παγκόσμια εφοδιαστική αλυσίδα για να καλύψει τις ποικίλες απαιτήσεις διεθνών έργων και να διασφαλίσει έγκαιρη παράδοση.
Εισαγωγή στο Βασικό Υλικό CER-10
Το CER-10 είναι ένα οργανικό-κεραμικό laminate που ανήκει στην οικογένεια προϊόντων ORCER της Taconic. Διαθέτει διηλεκτρική σταθερά 10 και χαμηλό συντελεστή απώλειας 0.0035 στα 10 GHz, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας. Το υλικό ενσωματώνει ενίσχυση από υφαντό γυαλί, ενσωματώνοντας την προηγμένη τεχνολογία κεραμικής πλήρωσης της Taconic με την τεχνογνωσία υαλοΐνας PTFE με επίστρωση. Το CER-10 προσφέρει εξαιρετική αντοχή δεσμού μεταξύ των στρωμάτων και αντοχή στη συγκόλληση, τοποθετώντας το έτσι ως ιδανικό υπόστρωμα για εφαρμογές μικροκυμάτων υψηλής απόδοσης και παθητικών εξαρτημάτων.
Βασικά Χαρακτηριστικά του Υλικού CER-10
| Βασικά Χαρακτηριστικά |
Προδιαγραφές & Περιγραφές |
| Τύπος Υλικού |
CER-10 οργανικό-κεραμικό laminate |
| Διηλεκτρική Σταθερά (Dk) |
10 στα 10 GHz |
| Συντελεστής Απώλειας |
0.0035 στα 10 GHz |
| Απορρόφηση Υγρασίας |
0.02% |
| Συντελεστής Θερμικής Διαστολής (CTE) |
Άξονας X: 13 ppm/°C; Άξονας Y: 15 ppm/°C; Άξονας Z: 46 ppm/°C |
Οφέλη από τη Χρήση Υλικού CER-10
- Εξαιρετική αντοχή δεσμού μεταξύ των στρωμάτων και αντοχή στη συγκόλληση, διασφαλίζοντας δομική ακεραιότητα κατά την κατασκευή και μακροχρόνια λειτουργία
- Χαμηλή απορρόφηση υγρασίας και σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ φάσμα συχνοτήτων, διατηρώντας σταθερή ηλεκτρική απόδοση
- Βελτιωμένη σταθερότητα διαστάσεων και αυξημένη αντοχή κάμψης, υποστηρίζοντας αξιόπιστη τοποθέτηση εξαρτημάτων και απόδοση κυκλώματος
- Χαμηλό CTE στον άξονα Z, διασφαλίζοντας αξιόπιστες επιμεταλλωμένες διαμπερείς οπές (PTHs) και μειώνοντας τη θερμική καταπόνηση κατά τη διάρκεια του κύκλου θερμοκρασίας
- Υποστηρίζει τη σμίκρυνση των πλακετών κυκλωμάτων, επιτρέποντας το σχεδιασμό συμπαγών ηλεκτρονικών εξαρτημάτων υψηλής απόδοσης
- Βαθμολογία Ευφλεκτότητας: V-0 (σύμφωνα με το πρότυπο IPC-TM 650), διασφαλίζοντας συμμόρφωση με τις απαιτήσεις ασφαλείας
Τυπικές Εφαρμογές
Αξιοποιώντας τις ανώτερες ηλεκτρικές και μηχανικές του ιδιότητες, αυτό το PCB έχει σχεδιαστεί ειδικά για εφαρμογές μικροκυμάτων υψηλής απόδοσης και παθητικών εξαρτημάτων, συμπεριλαμβανομένων, ενδεικτικά, των εξής:
-Ενισχυτές ισχύος
-Φίλτρα κυματοδηγών
-Κατευθυντικοί συζεύκτες
-Άλλα παθητικά εξαρτήματα μικροκυμάτων
Συμπέρασμα
Αυτό το άκαμπτο PCB 2 στρωμάτων παρουσιάζει εξαιρετική απόδοση υψηλής συχνότητας, δομική σταθερότητα και κατασκευασιμότητα, τα οποία υποστηρίζονται από τις ανώτερες ιδιότητες του οργανικού-κεραμικού laminate CER-10 και αυστηρά πρωτόκολλα ποιοτικού ελέγχου πριν από την αποστολή.
Αυτά τα χαρακτηριστικά το καθιστούν μια ιδανική, οικονομικά αποδοτική και αξιόπιστη λύση για παγκόσμιους κατασκευαστές που ασχολούνται με έργα μικροκυμάτων υψηλής απόδοσης και παθητικών εξαρτημάτων, ιδιαίτερα εκείνα που απαιτούν σταθερές διηλεκτρικές ιδιότητες, ισχυρή μηχανική αντοχή και παγκόσμια διαθεσιμότητα.
