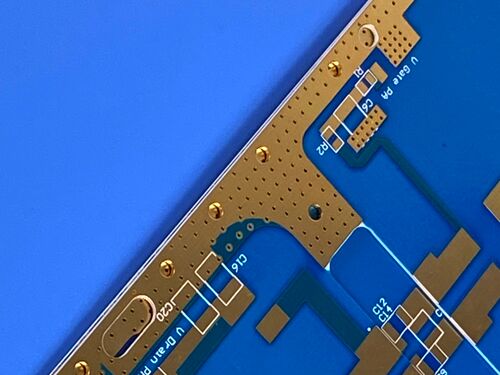

Αυτή η άκαμπτη πλακέτα PCB 2 στρώσεων συμμορφώνεται με τα διεθνή βιομηχανικά πρότυπα για αξιόπιστη απόδοση. Χρησιμοποιεί Rogers CuClad 217 ως βασικό υπόστρωμα, σχεδιασμένο για να πληροί τις αυστηρές απαιτήσεις εφαρμογών υψηλής συχνότητας και μικροκυμάτων με ανώτερα ηλεκτρικά και μηχανικά χαρακτηριστικά.
Προδιαγραφές PCB
| Στοιχείο |
Λεπτομέρειες |
| Βασικό Υλικό |
Rogers CuClad 217 |
| Αριθμός Στρώσεων |
2 στρώσεις, χωρίς τυφλές/θαμμένες οπές |
| Διαστάσεις Πλακέτας |
89mm x 56mm, 1 τεμάχιο, με ανοχή +/- 0.15mm |
| Ελάχιστο Ίχνος/Διάκενο |
4/5 mils |
| Ελάχιστο Μέγεθος Οπής |
0.2mm |
| Τελικό Πάχος Πλακέτας |
0.6mm |
| Τελικό Βάρος Χαλκού |
1 oz (1.4 mils) για εξωτερικές στρώσεις |
| Πάχος Επιμετάλλωσης Οπών |
20 μm |
| Επιφανειακή Επεξεργασία |
Εμβάπτιση Χρυσού |
| Μεταξοτυπία |
Λευκή μεταξοτυπία στην επάνω στρώση· καμία μεταξοτυπία στην κάτω στρώση |
| Συγκολλητική Μάσκα |
Μπλε συγκολλητική μάσκα στην επάνω στρώση· καμία συγκολλητική μάσκα στην κάτω στρώση |
| Έλεγχος Ποιότητας |
100% Ηλεκτρικός έλεγχος πριν από την αποστολή |
Στοίβα PCB-πάνω
Η άκαμπτη πλακέτα PCB 2 στρώσεων διαθέτει βελτιστοποιημένη δομή στοίβας, προσαρμοσμένη για την ενίσχυση της μηχανικής σταθερότητας και της ηλεκτρικής απόδοσης, με τις ακόλουθες στρώσεις (από πάνω προς τα κάτω):
| Στρώση |
Προδιαγραφές |
| Στρώση Χαλκού 1 |
35 μm |
| Πυρήνας Rogers CuClad 217 |
0.508 mm (20 mil) |
| Στρώση Χαλκού 2 |
35 μm |
Σχέδιο και Πρότυπο Ποιότητας
Τύπος Παρεχόμενου Σχεδίου: Gerber RS-274-X, καθολικά αναγνωρισμένο ως το βιομηχανικό πρότυπο για την κατασκευή PCB.
Πρότυπο Ποιότητας: IPC-Class-2, ένα ευρέως υιοθετημένο σημείο αναφοράς ποιότητας που διαμορφώθηκε από την Ένωση Βιομηχανιών Ηλεκτρονικών Συνδέσεων.
Διαθεσιμότητα
Αυτό το PCB είναι διαθέσιμο για παγκόσμια αποστολή, υποστηρίζοντας την παγκόσμια εφοδιαστική αλυσίδα για να καλύψει τις ποικίλες απαιτήσεις διεθνών έργων και να διασφαλίσει έγκαιρη παράδοση.
Εισαγωγή στο Βασικό Υλικό Rogers CuClad 217
Τα laminate Rogers CuClad 217 είναι σύνθετα laminate από υαλοΐνες υφασμένες σε διασταυρούμενες στρώσεις και ελεγχόμενες με ακρίβεια PTFE, προσφέροντας χαμηλές τιμές διηλεκτρικής σταθεράς (Dk) 2.17 ή 2.20. Η διασταυρούμενη κατασκευή τους παρέχει ηλεκτρική και μηχανική ισοτροπία στο επίπεδο. Το CuClad 217 χρησιμοποιεί χαμηλή αναλογία υαλοΐνας/PTFE, παρέχοντας τη χαμηλότερη Dk και παράγοντα διάχυσης μεταξύ των laminate με ενίσχυση υαλοΐνας βασισμένα σε PTFE. Αυτές οι ενσωματωμένες ιδιότητες επιτρέπουν ταχύτερη διάδοση σήματος και υψηλότερους λόγους σήματος προς θόρυβο, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.
Βασικά Χαρακτηριστικά του Υλικού Rogers CuClad 217
| Βασικά Χαρακτηριστικά |
Προδιαγραφές & Περιγραφές |
| Διηλεκτρική Σταθερά (Dk) |
2.17 ή 2.2 στα 10GHz / 1MHz |
| Παράγοντας Διάχυσης |
0.0009 στα 10GHz |
| Απορρόφηση Υγρασίας |
0.02% |
| Αντοχή Ξεφλουδίσματος |
14 lbs/in |
| Απόδοση Εκπομπής Αερίων |
TML: 0.01%, CVCM: 0.01%, WVR: 0 |
| Ενίσχυση |
Διασταυρούμενες υφασμένες υαλοΐνες (εναλλασσόμενες στρώσεις προσανατολισμένες 90° η μία ως προς την άλλη) |
| Αναλογία PTFE προς Γυαλί |
Υψηλή |
| Ομοιομορφία Dk |
Καλύτερη από συγκρίσιμα laminate ενισχυμένα με μη υφασμένες υαλοΐνες |
Οφέλη από τη Χρήση του Υλικού Rogers CuClad 217
-Σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ φάσμα συχνοτήτων
-Η χαμηλή Dk υποστηρίζει ευρύτερα πλάτη γραμμής, με αποτέλεσμα χαμηλότερη απώλεια εισαγωγής
-Χαμηλές απώλειες κυκλώματος σε υψηλές συχνότητες
-Βελτιωμένη διαστατική σταθερότητα ενισχύει την ευελιξία σχεδιασμού στην κατασκευή PCB
-Επιτρέπει στους σχεδιαστές να πληρούν αυστηρές προδιαγραφές εφαρμογής
-Ηλεκτρική και μηχανική ισοτροπία στο επίπεδο X-Y
-Κατάλληλο για κυκλώματα ευαίσθητα στο Er
Τυπικές Εφαρμογές
Αξιοποιώντας τις ανώτερες ηλεκτρικές και μηχανικές του ιδιότητες, αυτό το PCB έχει σχεδιαστεί ειδικά για εφαρμογές μικροκυμάτων υψηλής απόδοσης και εφαρμογές αεροδιαστημικής/άμυνας, συμπεριλαμβανομένων, αλλά όχι περιοριζόμενων σε:
-Ραντάρ
-Ηλεκτρονικά Αντίμετρα
-Μέτρα Ηλεκτρονικής Υποστήριξης
-Εξαρτήματα Μικροκυμάτων (LNA, φίλτρα, ζεύκτες, κ.λπ.)
Συμπέρασμα
Αυτή η άκαμπτη πλακέτα PCB 2 στρώσεων παρουσιάζει εξαιρετική απόδοση υψηλής συχνότητας, δομική σταθερότητα και κατασκευασιμότητα, οι οποίες υποστηρίζονται από τις ανώτερες ιδιότητες του laminate Rogers CuClad 217 και αυστηρά πρωτόκολλα ποιοτικού ελέγχου πριν από την αποστολή.
Αυτά τα χαρακτηριστικά την καθιστούν μια ιδανική, οικονομικά αποδοτική και αξιόπιστη λύση για παγκόσμιους κατασκευαστές που ασχολούνται με έργα μικροκυμάτων υψηλής απόδοσης, ραντάρ και ηλεκτρονικών αντίμετρων, ιδιαίτερα εκείνα που απαιτούν σταθερή χαμηλή Dk, χαμηλή απώλεια εισαγωγής και παγκόσμια διαθεσιμότητα.
