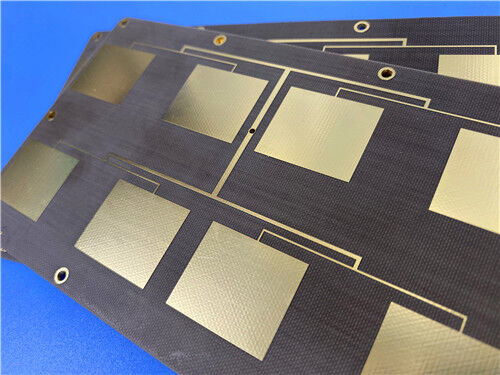

TLX-7 PCB 2 στρώσεων 30mil Υπόστρωμα Λευκή Μεταξοτυπία Εμβάπτισης Χρυσού

Πρόκειται για μια υψηλής απόδοσης 2 στρώσεων άκαμπτο τυπωμένο κύκλωμα (PCB) που κατασκευάζεται χρησιμοποιώνταςΤακονικό TLX-7, ένα επικαλυμμένο υλικό υψηλής συχνότητας με βάση το πολυτετραφθοροαιθυλένιο (PTFE) και ενισχυμένο με υφαντική ίνα.Ειδικά σχεδιασμένα για την παροχή εξαιρετικών ηλεκτρικών επιδόσεων σε αυστηρές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων, το PCB αξιοποιεί τη χαμηλή και σταθερή διηλεκτρική σταθερά του υλικού (Dk=2,6), τον εξαιρετικά χαμηλό συντελεστή διάσπασης (DF),και εξαιρετική ηλεκτρική σταθερότητα σε ευρύ φάσμα θερμοκρασιών και συχνοτήτωνΑυτό εξασφαλίζει ελάχιστη εξασθένιση του σήματος ακόμη και σε συχνότητες χιλιοστών κυμάτων, καθιστώντας το εξαιρετικά κατάλληλο για σχεδιασμούς μικροκυμάτων χαμηλού αριθμού στρωμάτων, όπως συστήματα ραντάρ και κεραίες φάσης.

Λεπτομέρειες κατασκευής PCB

Συγκέντρωση PCB

Τέχνη, πρότυπο ποιότητας και διαθεσιμότητα

Η εικόνα για αυτό το PCB παρέχεται με τη μορφή Gerber RS-274-X, το βιομηχανικό πρότυπο για την κατασκευή PCB.

Κάθε PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, ένα παγκοσμίως αναγνωρισμένο κριτήριο που εγγυάται σταθερές ηλεκτρικές επιδόσεις, αξιόπιστη ποιότητα κατασκευής,και τη συμμόρφωση με τις απαιτήσεις της βιομηχανίας για εφαρμογές υψηλής συχνότητας.

Επιπλέον, αυτό το PCB είναι διαθέσιμο σε όλο τον κόσμο, καλύπτοντας τις ανάγκες διεθνών πελατών και έργων κυκλωμάτων μικροκυμάτων / RF σε όλο τον κόσμο.

Εισαγωγή στο Τακονικό Υλικό TLX-7

Το TLX-7 είναι ένα λαμινάτο υψηλής συχνότητας που παράγεται από την Taconic, που έχει αναπτυχθεί ειδικά για να προσφέρει ανώτερη ηλεκτρική απόδοση σε απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.Αποτελούνται από PTFE (πολυτετραφθοροαιθυλένιο) ενισχυμένο με υφαντική ίνα γυαλιού, το TLX-7 παρουσιάζει χαμηλή και σταθερή διηλεκτρική σταθερά (Dk=2.6) και έναν εξαιρετικά χαμηλό συντελεστή διάσπασης, ο οποίος εξασφαλίζει ελάχιστη εξασθένιση του σήματος ακόμη και σε συχνότητες χιλιοστών κυμάτων.Αυτό το στρώμα παρέχει εξαιρετική ηλεκτρική σταθερότητα σε ευρύ φάσμα θερμοκρασιών και συχνοτήτων, σε συνδυασμό με αξιόπιστες θερμικές και μηχανικές ιδιότητες, καθιστώντας το μια βέλτιστη επιλογή για μικροκυμάτων με χαμηλό αριθμό στρωμάτων.

Βασικά οφέλη του τακονικού υλικού TLX-7

- Εξαιρετικές μηχανικές και θερμικές ιδιότητες, εξασφαλίζοντας δομική ακεραιότητα και σταθερότητα των επιδόσεων σε δύσκολες συνθήκες λειτουργίας.

- Χαμηλή και σταθερή διηλεκτρική σταθερά (Dk = 2,6), που επιτρέπει τη συνεπή διάδοση του σήματος και τον ακριβή έλεγχο της αντίστασης σε κυκλώματα υψηλής συχνότητας.

-Σταθερότητα των διαστάσεων, μείωση της παραμόρφωσης κατά τη διάρκεια της κατασκευής και της λειτουργίας για να εξασφαλιστεί αξιόπιστη απόδοση του κυκλώματος.

- Χαμηλή απορρόφηση υγρασίας, βελτιώνοντας τη μακροχρόνια αξιοπιστία και την ηλεκτρική σταθερότητα σε υγρές ή μεταβαλλόμενες περιβαλλοντικές συνθήκες.

- UL 94 V-0 βαθμολογία εύφλεκτης ικανότητας, που πληροί τις απαιτήσεις ασφάλειας για ηλεκτρονικούς εξοπλισμούς σε διάφορους βιομηχανικούς τομείς.

- Σφιχτά ελεγχόμενη διηλεκτρική σταθερά, εξασφαλίζοντας επαναλαμβανόμενες επιδόσεις κυκλωμάτων και συνέπεια σε όλες τις παρτίδες παραγωγής.

-Υπερ-χαμηλός συντελεστής διάσπασης (DF), ελαχιστοποιώντας την απώλεια σήματος και μεγιστοποιώντας την ενεργειακή απόδοση σε εφαρμογές υψηλής συχνότητας.

-Επιλεγμένο για μικροκυμάτων με χαμηλό αριθμό στρωμάτων, προσφέροντας οικονομική απόδοση και απλοποιημένη κατασκευή, διατηρώντας ταυτόχρονα υψηλά επίπεδα απόδοσης.

Τυπικές εφαρμογές

- Συστήματα ραντάρ.

-Αντενές φάσης.

-Τα συστήματα κινητής επικοινωνίας

- Εξοπλισμός δοκιμής μικροκυμάτων

- Συσκευές μετάδοσης μικροκυμάτων

- Συστατικά ραδιοκυμάτων

Συμπεράσματα

Αυτό το 2-στρωτό PCB, κατασκευασμένο από το Taconic TLX-7 PTFE-based laminate, προσφέρει ανώτερη υψηλής συχνότητας απόδοση, σταθερότητα και αξιοπιστία για απαιτητικές εφαρμογές RF / μικροκυμάτων.

Τα βασικά πλεονεκτήματα του Taconic TLX-7 (χαμηλό σταθερό Dk, εξαιρετικά χαμηλό DF, σταθερότητα διαστάσεων, χαμηλή απορρόφηση υγρασίας, UL 94 V-0) καθιστούν αυτό το PCB μια οικονομικά αποδοτική λύση για έργα μικροκυμάτων χαμηλού στρώματος.
