4 στρώματα υβριδικών ραδιοσυχνών PCB Rogers RO3210 Υποστρώμα Ασημένιο και Χρυσό

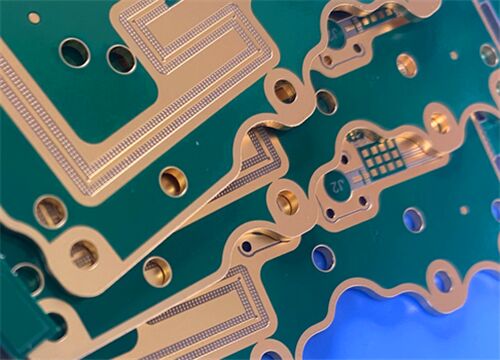

Αυτό το PCB είναι ένα υβριδικό 4 επιπέδωνΠλακέτα κυκλώματος Rogers RO3210σχεδιασμένο για εφαρμογές μικροκυμάτων υψηλής συχνότητας. Υιοθετεί μια συμμετρική στοίβαξη με διπλούς διηλεκτρικούς πυρήνες RO3210 που συνδέονται με prepreg premium RO4450F, παρέχοντας ένα ενοποιημένο πάχος πλαστικοποίησης 1.321 mm. Κατασκευασμένο με ασύμμετρη δομή χαλκού, διαθέτει 1 oz εξωτερικό χαλκό και 0,5 oz εσωτερικό χαλκό για βελτιστοποίηση της αγωγιμότητας του ρεύματος και της απόδοσης αντίστασης. Εξοπλισμένη με πράσινη μάσκα συγκόλλησης, λευκή επάνω μεταξοτυπία, σύνθετη επιμετάλλωση ασημιού-χρυσού, προσαρμοσμένη υποδοχή ελεγχόμενου βάθους και 1-3 διαδοχικές περσίδες, αυτή η πλακέτα πολλαπλών στρώσεων συμμορφώνεται με αυστηρά πρότυπα κατασκευής ακριβείας. Επωφελούμενο από τις ιδιότητες PTFE ενισχυμένου με υφαντό γυαλί, επιτυγχάνει εξαιρετική μηχανική ακαμψία και ηλεκτρική σταθερότητα, κατάλληλο για υποδομές σταθμών βάσης, συστήματα κατά της σύγκρουσης αυτοκινήτων, τερματικά δορυφορικής επικοινωνίας και ασύρματες ευρυζωνικές εγκαταστάσεις.

PCBΠροσδιορισμόςμικρό

Διαμόρφωση στοίβαξης PCB

Πρότυπο Μορφής Έργου & Συμμόρφωσης

Μορφή έργου τέχνης: Παρέχεται σε Gerber RS-274-X, μια βιομηχανική τυποποιημένη μορφή που επιτρέπει την ακριβή κατασκευή πολλαπλών επιπέδων και καθολική συμβατότητα δεδομένων.

Πρότυπο ποιότητας: Πληροί τα κριτήρια IPC-Class-2, εξασφαλίζοντας μακροπρόθεσμη λειτουργική ανθεκτικότητα για βιομηχανικό υλικό επικοινωνίας ραδιοσυχνοτήτων.

Διαθεσιμότητα: Η παγκόσμια ναυτιλία είναι προσβάσιμη για την υποστήριξη διεθνών βιομηχανικών προμηθειών και έργων μηχανικής τηλεπικοινωνιών.

Εισαγωγή του υποστρώματος Rogers RO3210

Το RO3210 είναι ένα υψηλής απόδοσης υφαντό ύφασμα ενισχυμένο με κεραμικό έλασμα PTFE που κατηγοριοποιείται στη σειρά υλικών υψηλής συχνότητας Rogers RO3200™. Ως αναβαθμισμένη επανάληψη της κλασικής σειράς RO3000®, μπορεί να υπερηφανεύεται για δραστικά βελτιωμένη μηχανική σταθερότητα, ενώ διατηρεί κορυφαίες ηλεκτρικές ιδιότητες. Αυτό το προηγμένο διηλεκτρικό υλικό συνδυάζει την εξαιρετικά λεία επιφάνεια του μη υφασμένου PTFE για ακρίβεια χάραξης λεπτής γραμμής και την άκαμπτη δομική αντοχή των σύνθετων υλικών από υφαντό γυαλί, καλύπτοντας τέλεια τα εξελιγμένα σχέδια πολυστρωματικών RF PCB.

Κατασκευασμένο σύμφωνα με συστήματα διαχείρισης ποιότητας πιστοποιημένα κατά ISO 9002, το RO3210 είναι πλήρως συμβατό με τις συμβατικές ροές εργασιών κατασκευής PTFE. Διαθέτει σταθερή διηλεκτρική σταθερά 10,2 και χαμηλό συντελεστή διάχυσης 0,0027, διατηρώντας εξαιρετικά σταθερά χαρακτηριστικά χαμηλών απωλειών σε όλες τις ζώνες συχνοτήτων μικροκυμάτων. Με συντελεστή θερμικής διαστολής που ταιριάζει με τον χαλκό και ανώτερη σταθερότητα διαστάσεων, αυτό το υπόστρωμα είναι εξαιρετικά κατάλληλο για εποξειδική υβριδική πλαστικοποίηση και μαζική εμπορική παραγωγή υψηλής απόδοσης.

Βασικές Παράμετροι Υλικού

Βασικά Οφέλη

Το Rogers RO3210 προσφέρει αποκλειστικά τεχνικά πλεονεκτήματα προσαρμοσμένα για πολύπλοκα πολυστρωματικά κυκλώματα υψηλής συχνότητας:

-Η ενίσχυση από υφαντό γυαλί ενισχύει τη δομική ακαμψία για απλοποιημένο χειρισμό και επεξεργασία παραγωγής

-Οι σταθερές ηλεκτρικές και μηχανικές ιδιότητες προσαρμόζονται σε εξελιγμένες πολυστρωματικές δομές ραδιοσυχνοτήτων

-Το CTE με αντιστοίχιση χαλκού ελαχιστοποιεί τη θερμική παραμόρφωση και εξασφαλίζει σταθερή απόδοση συγκόλλησης SMT

-Εξαιρετική συμβατότητα με εποξειδικό prepreg υποστηρίζει διαφοροποιημένα σχέδια υβριδικών stack-up PCB

-Η ανώτερη ομαλότητα της επιφάνειας επιτρέπει την εξαιρετικά λεπτή χάραξη ίχνους για συμπαγή μικροσκοπικά κυκλώματα

-Η οικονομικά αποδοτική πρώτη ύλη και η υψηλή παραγωγή αποφέρουν χαμηλότερο συνολικό κόστος παραγωγής χύδην

Τυπικές Εφαρμογές

Αυτό το υβριδικό PCB υψηλής απόδοσης RO3210 είναι ευρέως διαδεδομένο σε βιομηχανικούς τομείς της αυτοκινητοβιομηχανίας, των επικοινωνιών, των δορυφόρων και της ευρυζωνικότητας:

-Συστήματα ανίχνευσης αντισύγκρουσης αυτοκινήτων και μονάδες δορυφορικής κεραίας εντοπισμού θέσης GPS

-Ασύρματες τηλεπικοινωνιακές υποδομές και υλικό πομποδέκτη σταθμού βάσης κινητής τηλεφωνίας

-Κεραίες Patch Microstrip για ασύρματη επικοινωνία μικρής εμβέλειας και μετάδοση σήματος

-Δορυφορικοί δέκτες απευθείας μετάδοσης και εξοπλισμός μετάδοσης ζεύξης δεδομένων καλωδιακής επικοινωνίας

-Απομακρυσμένες έξυπνες συσκευές ανάγνωσης μετρητών και κυκλώματα backplane ισχύος υψηλής συχνότητας

-Συστήματα επικοινωνίας LMDS και τερματικά ασύρματης ευρυζωνικής μετάδοσης μεγάλων αποστάσεων
