Δύο στρώματα WL-CT440 Ακαθρά RF PCB υδρογονανθράκων κεραμικής γεμάτης υψηλής συχνότητας

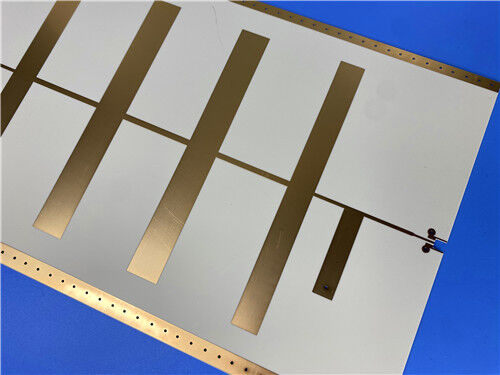

Αυτό το άκαμπτο WL-CT440 2 επιπέδωνPCB υψηλής συχνότητας RFκατασκευάζεται με διηλεκτρικό πολυστρωματικό υλικό από υαλοβάμβακα ενισχυμένο με υδρογονάνθρακες, που χρησιμεύει ως οικονομική εναλλακτική λύση στα εισαγόμενα υποστρώματα υψηλής συχνότητας. Κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2 και φινιρισμένο με εμβαπτισμένη επίστρωση χρυσού, αυτή η πλακέτα κυκλώματος λεπτού 0,8 mm προσφέρει χαμηλή διηλεκτρική απώλεια, εξαιρετική θερμική αγωγιμότητα, υψηλή απόδοση Tg και σταθερή διηλεκτρική σταθερότητα. Διαθέτοντας διαδικασίες κατασκευής συμβατές με FR4, το WL-CT440 είναι πολύ πιο εύκολο στην επεξεργασία από τα συμβατικά υλικά PTFE, ενώ διατηρεί εξαιρετική επαναληψιμότητα και αξιοπιστία κυκλώματος. Αναπτύσσεται συνήθως σε αεροδιαστημικά μηχανήματα, κεραίες σε σειρά φάσης, υλικό ραντάρ και συγκροτήματα δορυφορικής επικοινωνίας.

Προδιαγραφές PCB

Διαμόρφωση στοίβαξης PCB

Πρότυπο Μορφής Έργου & Συμμόρφωσης

Μορφή έργου τέχνης: Παρέχεται σε Gerber RS-274-X, μια βιομηχανική τυποποιημένη μορφή που εξασφαλίζει ακριβή κατασκευή PCB και καθολική συμβατότητα δεδομένων.

Αποδεκτό πρότυπο: IPC-Class-2, που εξασφαλίζει ανθεκτική και αξιόπιστη λειτουργία για αεροδιαστημική και στρατιωτικές ηλεκτρονικές συσκευές υψηλής συχνότητας.

Διαθεσιμότητα: Η παγκόσμια ναυτιλία προσφέρεται για την υποστήριξη διεθνών προμηθειών μηχανικής και βιομηχανικών έργων.

Εισαγωγή του υποστρώματος WL-CT440

Το WL-CT440 είναι ένα θερμοσκληρυνόμενο κεραμικό υαλοβάμβακα, ενισχυμένο με χαλκό, κατασκευασμένο για εφαρμογές μικροκυμάτων υψηλής συχνότητας. Με ρητίνη υδρογονάνθρακα, σύνθετο κεραμικό υλικό πλήρωσης και υφαντό υαλοβάμβακα, αυτό το υπόστρωμα προσφέρει σταθερή ηλεκτρική απόδοση χαμηλών απωλειών για σχέδια κυκλωμάτων μικροκυμάτων. Σε αντίθεση με τα πολύπλοκα υλικά που βασίζονται σε PTFE, το WL-CT440 υιοθετεί ροές εργασιών κατασκευής ταιριασμένες με FR4, απλοποιώντας την επεξεργασία PCB διατηρώντας παράλληλα εξαιρετική σταθερότητα και επαναληψιμότητα παραγωγής.

Ο συνεργιστικός συνδυασμός ρητίνης υδρογονάνθρακα και κεραμικών προσθέτων παρέχει ελάχιστη εξασθένηση του σήματος, ανώτερη αντίσταση στη θερμότητα και εξαιρετική σταθερότητα στη θερμοκρασία. Αυτό το υλικό παρουσιάζει σταθερό συντελεστή διηλεκτρικής θερμοκρασίας, χαμηλό ρυθμό θερμικής διαστολής και εξαιρετικά υψηλό Tg άνω των 280°C. Ως οικονομικά αποδοτικό εγχώριο υποκατάστατο για εισαγόμενα πολυστρωματικά υλικά υψηλής συχνότητας, το WL-CT440 υιοθετείται ευρέως για στρατιωτικά, αεροδιαστημικά και εμπορικά συστήματα ραδιοσυχνοτήτων.

Βασικά Χαρακτηριστικά

Βασικά Οφέλη

Το WL-CT440 προσφέρει ξεχωριστά τεχνικά πλεονεκτήματα για εμπορικούς και στρατιωτικούς σχεδιαστές κυκλωμάτων υψηλής συχνότητας:

Η κατασκευή συμβατή με FR4 απλοποιεί την κατασκευή και μειώνει το κόστος παραγωγής σε σύγκριση με τα υποστρώματα PTFE

Οι βελτιστοποιημένες τιμές χαμηλών Dk και χαμηλών Df εξασφαλίζουν καθαρή, σταθερή μετάδοση σήματος στις ζώνες συχνοτήτων μικροκυμάτων

Η χαμηλή απορρόφηση νερού αποτρέπει την υποβάθμιση της ηλεκτρικής απόδοσης σε υγρές ατμοσφαιρικές συνθήκες

Η υψηλή θερμική αγωγιμότητα επιταχύνει τη διάχυση θερμότητας για κυκλώματα ενισχυτών υψηλής ισχύος

Το CTE συγχρονισμένο με χαλκό ελαχιστοποιεί τη θερμική καταπόνηση και ενισχύει τη μακροπρόθεσμη δομική αξιοπιστία

Η ανώτερη ιδιότητα Tg ενισχύει τη θερμική σταθερότητα κατά τις επαναλαμβανόμενες διαδικασίες συγκόλλησης

Τυπικές Εφαρμογές

Αυτό το PCB RF 2 επιπέδων WL-CT440 χρησιμοποιείται εκτενώς σε συστήματα επικοινωνίας στρατιωτικής ποιότητας, αεροδιαστημικής και μικροκυμάτων:

Αεροδιαστημικές συσκευές, εξοπλισμός διαστημικής καμπίνας και αερομεταφερόμενες ηλεκτρονικές μονάδες

-Κεραίες μικροκυμάτων και συστήματα διάταξης κεραιών ευαίσθητων στη φάση

-Ραντάρ έγκαιρης προειδοποίησης και αερομεταφερόμενες μονάδες πομποδέκτη ραντάρ

-Κεραίες συστοιχίας φάσεων και δίκτυα σχηματισμού δέσμης μικροκυμάτων

-Δορυφορική επικοινωνία, συστήματα πλοήγησης και ενισχυτές ισχύος RF
