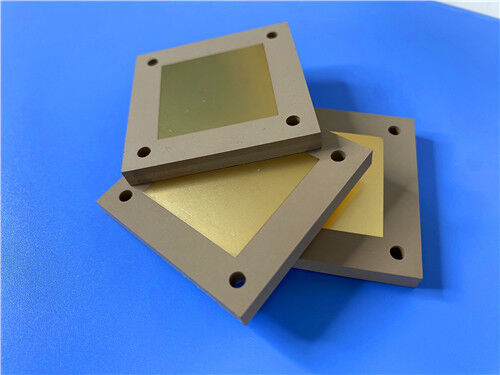

Δύο στρώματα TP1600 PCB υψηλής ευθυγράμμισης 0,9 mm πάχος καθαρό χρυσό φινίρισμα

Αυτό το άκαμπτο 2-στρώμαTP1600 high-Dk RF PCBκατασκευάζεται με εξειδικευμένο διηλεκτρικό πολυστρωματικό υλικό από ρητίνη PPO με πλήρωση κεραμικού, το οποίο διαθέτει εξαιρετικά υψηλή διηλεκτρική σταθερά 16,0 για σμίκρυνση κυκλώματος. Υιοθετώνταςφινίρισμα επιφάνειας από καθαρό χρυσόκαι κατασκευασμένο σύμφωνα με τα βιομηχανικά πρότυπα IPC-Class-2, αυτό το PCB πάχους 0,9 mm παρέχει σταθερό χαμηλό συντελεστή διάχυσης, ακριβή διηλεκτρικό έλεγχο και αντίσταση στην ακτινοβολία. Χωρίς ενίσχυση από υαλοβάμβακα, το TP1600 εξαλείφει το εφέ ύφανσης για σταθερή ηλεκτρική απόδοση. Είναι ιδιαίτερα κατάλληλο για μικροσκοπικές κεραίες, φίλτρα μικροκυμάτων, αεροδιαστημικά ωφέλιμα φορτία και αμυντικά συστήματα πλοήγησης.

PCBΠροσδιορισμόςμικρό

Στοίβα PCB-επάνω Διαμόρφωση

Πρότυπο Μορφής Έργου & Συμμόρφωσης

Μορφή έργου τέχνης: Παραδίδεται σε Gerber RS-274-X, το παγκόσμιο βιομηχανικό πρότυπο που εξασφαλίζει κατασκευή PCB υψηλής ακρίβειας και πλήρη συμβατότητα δεδομένων.

Αποδεκτό πρότυπο: IPC-Class-2, που εξασφαλίζει σταθερή και μακροχρόνια απόδοση σέρβις για βιομηχανικές και στρατιωτικές ηλεκτρονικές συσκευές υψηλής συχνότητας.

Διαθεσιμότητα: Παρέχεται παγκόσμια υπηρεσία αποστολής για την υποστήριξη παγκόσμιων προμηθειών μηχανικής και βιομηχανικών έργων.

Εισαγωγή υποστρώματος TP1600

Το TP1600 είναι ένα εξειδικευμένο σύνθετο διηλεκτρικό πολυστρωματικό υλικό υψηλής συχνότητας μικροκυμάτων (CCL) που ανήκει στηνΣειρά υλικών TP. Υιοθετώντας τη μήτρα ρητίνης πολυφαινυλενοξειδίου (PPO) γεμάτη με κεραμικά χωρίς ενίσχυση από υαλοβάμβακα, αυτό το υπόστρωμα χυτεύεται μέσω τεχνολογίας συμπίεσης υψηλής ακρίβειας. Η σύμβαση ονομασίας υποδεικνύει τη σταθερή ονομαστική διηλεκτρική σταθερά του 16,0, η οποία ρυθμίζεται με ακρίβεια ρυθμίζοντας την αναλογία ανάμειξης κεραμικής σκόνης και ρητίνης PPO.

Με αποκλειστική προσαρμοσμένη δεξιοτεχνία παραγωγής, το TP1600 προσφέρει εξαιρετική διηλεκτρική επαναληψιμότητα και αξιοπιστία βιομηχανικής ποιότητας. Η δομή χωρίς υαλοβάμβακα εξαλείφει τις παρεμβολές του εφέ ύφανσης, επιτυγχάνοντας ομοιόμορφη ηλεκτρική κατανομή σε ολόκληρη την σανίδα. Αυτό το υπόστρωμα υψηλής Dk είναι ευρέως αξιόπιστο για στρατιωτικά, αεροδιαστημικά και ηλεκτρονικά συστήματα μικροκυμάτων υψηλής ακρίβειας.

Βασικά Χαρακτηριστικά

Το TP1600 ενσωματώνει ανώτερες ηλεκτρικές, μηχανικές και περιβαλλοντικές ιδιότητες για βιομηχανικές εφαρμογές μικροκυμάτων υψηλής Dk:

Τύπος υλικού: Ελασματοποιημένο φύλλο χαλκού με επένδυση από ρητίνη PPO χωρίς υαλοβάμβακα

Διηλεκτρική σταθερά: 16,0 ± 0,32, επιτρέποντας ακραία σμίκρυνση κυκλώματος για συμπαγείς κεραίες

Συντελεστής διάχυσης: 0,0012, διατηρώντας εξαιρετικά χαμηλή απώλεια σήματος έως και 10 GHz

Συντελεστής θερμοκρασίας Dk (TcDk): -43 ppm/°C για σταθερή διηλεκτρική απόδοση υπό διακυμάνσεις θερμοκρασίας

CTE άξονα Z: 45 ppm/°C, μειώνοντας αποτελεσματικά την παραμόρφωση θερμικής διαστολής

Ομαλή επιφάνεια υποστρώματος χωρίς εφέ πλέξης από υαλοβάμβακα

Αντοχή στην ακτινοβολία και χαμηλή εξαγωγή αερίων για σκληρά αεροδιαστημικά περιβάλλοντα

Βασικά Οφέλη

Το TP1600 παρέχει αναντικατάστατα τεχνικά πλεονεκτήματα για σχεδιαστές κυκλωμάτων μικροκυμάτων υψηλής DK:

Η εξαιρετικά υψηλή τιμή Dk υποστηρίζει μινιατούρα κεραίας και σχεδίαση ηχητικής δομής για εξοικονόμηση χώρου στην πλακέτα

Το εξαιρετικά χαμηλό Df εξασφαλίζει ελάχιστη εξασθένηση σήματος για δίκτυα αντιστοίχισης υψηλής συχνότητας

Η κατασκευή χωρίς υαλοβάμβακα αποφεύγει την παραμόρφωση του σήματος που προκαλείται από το φαινόμενο ύφανσης

Η εξαιρετική αντίσταση στην ακτινοβολία προσαρμόζεται σε συνθήκες αεροδιαστημικής, δορυφορικής και στρατιωτικής εργασίας

Ευκολότερη κατεργασία από τα καθαρά κεραμικά υποστρώματα με υψηλότερη απόδοση παραγωγής και χαμηλότερο κόστος

Η αξιόπιστη πρόσφυση χαλκού αποτρέπει την αποκόλληση κατά την επεξεργασία ακριβείας

Τυπικές Εφαρμογές

Αυτό το PCB RF 2 επιπέδων TP1600 εφαρμόζεται εκτενώς σε ηλεκτρονικό εξοπλισμό μικροκυμάτων και αμυντικού εξοπλισμού υψηλής ακρίβειας Dk:

-Μικροσκοπικές Κεραίες & Μονάδες Αισθητήρων Υψηλής Συχνότητας

-Φίλτρα ραδιοσυχνοτήτων/μικροκυμάτων, συζεύκτες και κοιλότητες συντονισμού

-Αεροδιαστημικά, αμυντικά και δορυφορικά συστήματα ωφέλιμου φορτίου

- Ηλεκτρονικές μονάδες πλοήγησης και πυραύλων πυραύλων Beidou
