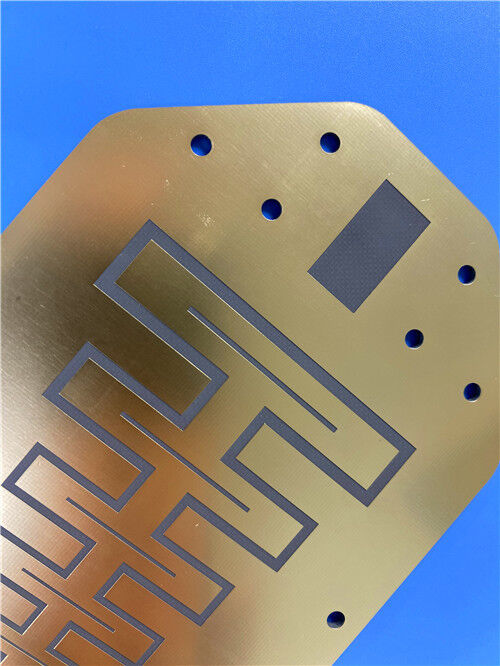

2-layer RF-30A PCB σε 20mil RF Laminate με πράσινο solder-mask

Αυτή είναι μια άκαμπτη πλακέτα PCB 2 στρωμάτων κατασκευασμένη με υλικό υψηλής απόδοσης ποιότητας RF RF-30A, η οποία είναι σχεδιασμένη με ένα προηγμένο σύστημα ρητίνης και βελτιστοποιημένη ενίσχυση υαλοΰφαντου. Η πλακέτα PCB ενσωματώνει την εξαιρετική μετάδοση σήματος υψηλής συχνότητας του RF-30A, τη χαμηλή διηλεκτρική απώλεια και την εξαιρετική περιβαλλοντική σταθερότητα, σύμφωνα με τα βιομηχανικά πρότυπα. Διαθέτει τελική πάχος 0,6 mm, βάρος χαλκού 1 oz για τα εξωτερικά στρώματα και επιφανειακή επεξεργασία Electroless Nickel Immersion Gold (ENIG), εξασφαλίζοντας αξιόπιστη απόδοση για εφαρμογές RF και ηλεκτρονικών υψηλής ταχύτητας και υψηλής συχνότητας.

Λεπτομέρειες PCB

Στοίβα PCB-πάνω

Αυτή είναι μια άκαμπτη πλακέτα PCB 2 στρωμάτων με την ακόλουθη δομή στοίβαξης (από πάνω προς τα κάτω):

Πρότυπο σχεδίου και ποιότητας

Το Gerber RS-274-X είναι η καθορισμένη μορφή σχεδίου για αυτήν την πλακέτα PCB, η οποία αναγνωρίζεται καθολικά ως το βιομηχανικό πρότυπο για την κατασκευή πλακετών PCB. Αυτή η μορφή διασφαλίζει τη συμβατότητα με τον περισσότερο επαγγελματικό εξοπλισμό κατασκευής και το λογισμικό σχεδιασμού, επιτρέποντας την ακριβή μετατροπή των δεδομένων σχεδιασμού του κυκλώματος σε φυσικές πλακέτες PCB. Επιπλέον, η πλακέτα PCB πληροί τις απαιτήσεις του προτύπου IPC-Class-2, το οποίο καθορίζει αυστηρές οδηγίες απόδοσης και αξιοπιστίας για ηλεκτρονικά εξαρτήματα, διασφαλίζοντας ότι το προϊόν είναι κατάλληλο για εμπορικές και βιομηχανικές επιχειρησιακές ανάγκες.

Διαθεσιμότητα

Αυτή η πλακέτα PCB υψηλής απόδοσης είναι διαθέσιμη παγκοσμίως, επιτρέποντας την αποστολή σε κάθε χώρα σε όλο τον κόσμο χωρίς γεωγραφικούς περιορισμούς, καλύπτοντας τόσο παραγγελίες πρωτοτύπων όσο και παραγγελίες μεγάλης ποσότητας παραγωγής.

Εισαγωγή του RF-30A

Το RF-30A είναι ένα υλικό laminate ποιότητας RF υψηλής απόδοσης, σχεδιασμένο με προηγμένο σύστημα ρητίνης και βελτιστοποιημένη ενίσχυση υαλοΰφαντου, προσφέροντας εξαιρετική απόδοση μετάδοσης σήματος υψηλής συχνότητας, χαμηλή διηλεκτρική απώλεια και εξαιρετική περιβαλλοντική σταθερότητα. Είναι ειδικά σχεδιασμένο για εφαρμογές RF υψηλής ταχύτητας και υψηλής συχνότητας και μπορεί να συμμορφώνεται πλήρως με τις διαδικασίες συναρμολόγησης χωρίς μόλυβδο στους 260°C, εξασφαλίζοντας αξιόπιστη απόδοση σε σκληρές συνθήκες λειτουργίας.

Τυπικές Εφαρμογές

• Συσκευές Επικοινωνίας RF/Μικροκυμάτων
• Σταθμοί Βάσης & Κεραίες 5G/6G
• Συστήματα Ραντάρ
• Εξοπλισμός Δορυφορικών Επικοινωνιών
• Μονάδες & Πομποδέκτες RF
• Ηλεκτρονικά Αεροδιαστημικής & Άμυνας
• Όργανα Δοκιμών Υψηλής Συχνότητας
• Εξαρτήματα RF Αυτοκινήτων (V2X, Ραντάρ)

RF-30A – Σταθερό Υλικό Απόδοσης

Το RF-30A είναι ένα οργανικό-κεραμικό laminate στην οικογένεια υποστρωμάτων RF της AGC, κατασκευασμένο με ενίσχυση υαλοΰφαντου. Αυτό το προϊόν αξιοποιεί την τεχνογνωσία της AGC τόσο στις τεχνολογίες κεραμικών πληρωτικών όσο και στις τεχνολογίες επίστρωσης PTFE. Το RF-30A είναι μια ιδανική επιλογή για εμπορικές εφαρμογές μικροκυμάτων και RF χαμηλού κόστους, μεγάλης ποσότητας.

Το RF-30A προσφέρει ηλεκτρική και μηχανική σταθερότητα που υπερβαίνει τις τυπικές απαιτήσεις σχεδιασμού. Ο συνδυασμός ενός διηλεκτρικού υποστρώματος χαμηλής απώλειας και ενός φύλλου χαλκού χαμηλού προφίλ παρέχει σταθερή ηλεκτρική απόδοση, βελτιωμένα επίπεδα PIMD και χαμηλότερη απώλεια εισαγωγής σε ένα ευρύ φάσμα συχνοτήτων. Η βελτιωμένη μηχανική σταθερότητα – που χαρακτηρίζεται από χαμηλότερες τιμές CTE, καλύτερη διαστατική σταθερότητα και μεγαλύτερη ακαμψία – διασφαλίζει ότι τα εξαρτήματα RF επηρεάζονται λιγότερο από εξωτερικούς παράγοντες.

Η εξαιρετική αντοχή ξεφλουδίσματος του RF-30A για χαλκό RT 1/2 oz και 1 oz είναι κρίσιμη για εφαρμογές που απαιτούν επανεπεξεργασία ή επαναλαμβανόμενες διαδικασίες συγκόλλησης με αναρροή. Ένας εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας, σε συνδυασμό με σταθερό εφαπτόμενο απώλειας, βοηθά στην ελαχιστοποίηση της μετατόπισης φάσης σε μεταβαλλόμενες συνθήκες θερμοκρασίας και υγρασίας. Η μειωμένη διαστατική κίνηση συμβάλλει επίσης σε σταθερές ιδιότητες φάσης και σύνθετης αντίστασης σε ένα ευρύ φάσμα συχνοτήτων.

Το RF-30A έχει βελτιστοποιηθεί με κεραμικά πληρωτικά για να επιτευχθεί χαμηλό CTE στον άξονα Ζ, βελτιώνοντας την αξιοπιστία των PTH και απλοποιώντας την κατασκευή πολυστρωματικών κυκλωμάτων. Αυτές οι ιδιότητες υποστηρίζουν επίσης πιο σταθερή απόδοση PIMD.

Οφέλη

• Εξαιρετική απόδοση PIM σε πλακέτες PCB (μετρημένη κάτω από -160 dBc*)
• Βελτιωμένη ποιότητα οπών επιμετάλλωσης (PTH)
• Σταθερές μηχανικές ιδιότητες
• Αξιόπιστη απόδοση σε υψηλές συχνότητες
• Σταθερό υπό συνθήκες υψηλής θερμοκρασίας
• Χαμηλή απορρόφηση υγρασίας
• Υψηλή αντοχή ξεφλουδίσματος
• Εξαιρετική σχέση τιμής προς απόδοση
