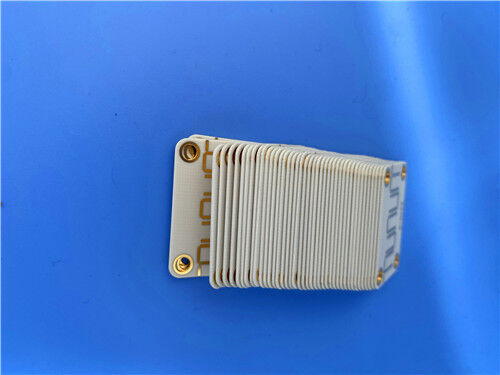

2-layer AD300D PCB πάχους 40mil με φινίρισμα EPIG

Αυτό το διπλό πλάνο PCB χρησιμοποιείAD300Dως βασικό υπόστρωμα και ενσωματώνει επιφανειακό φινίρισμα EPIG (χωρίς νικέλιο).και 20 μm μέσω επικάλυψης, το PCB παρέχει σταθερές ηλεκτρικές επιδόσεις και υψηλής ακρίβειας ομοιόμορφη κατασκευή, καθιστώντας το εξαιρετικά κατάλληλο για εφαρμογές, συμπεριλαμβανομένων κεραίων σταθμών βάσης κυτταρικής υποδομής,συστήματα κεραίας τηλεματικής αυτοκινήτων, και εμπορικές δορυφορικές ραδιοαρτένες.

Λεπτομέρειες κατασκευής PCB

Συγκέντρωση PCB

Τύπος εικόνας

Το έργο τέχνης που παρέχεται για την κατασκευή PCB συμμορφώνεται με το πρότυπο Gerber RS-274-X, το αποδεκτό από τη βιομηχανία πρωτόκολλο για τη μετάδοση δεδομένων κατασκευής PCB.

Πρότυπο ποιότητας

Αυτό το PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως αναγνωρισμένο βιομηχανικό πρότυπο αναφοράς για τις πλακέτες εκτυπωμένων κυκλωμάτων.και αξιοπιστία, καθιστώντας το κατάλληλο για τις περισσότερες εμπορικές και βιομηχανικές εφαρμογές που απαιτούν συνεπή λειτουργία και μέτρια αξιοπιστία.

Παγκόσμια Διαθεσιμότητα

Παρέχουμε αξιόπιστες υπηρεσίες εφοδιασμού και αποστολής για να εξασφαλίσουμε την έγκαιρη παράδοση των προϊόντων σε πελάτες σε διάφορες χώρες και περιοχές,με τη δυνατότητα να ικανοποιεί τις απαιτήσεις τόσο των παραγγελιών μικρών παρτίδων όσο και των παραγγελιών μεγάλου όγκου.

Εισαγωγή στο βασικό υλικό AD300D

Τα λαμινάτα AD300D είναι κεραμικά υλικά με βάση το PTFE, ενισχυμένα με γυαλί, που έχουν σχεδιαστεί για να προσφέρουν ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απώλεια,και εξαιρετικές επιδόσεις παθητικής διαμόρφωσης (PIM)Κατασκευάστηκε για να ανταποκρίνεται στις απαιτήσεις των σημερινών αγορών ασύρματων κερατών.το υλικό αυτό με βάση ρητίνη PTFE είναι συμβατό με τις τυποποιημένες διαδικασίες κατασκευής PTFE και παρέχει οικονομικά αποδοτική κατασκευή που ενισχύει τόσο τις ηλεκτρικές όσο και τις μηχανικές επιδόσεις.

Βασικά χαρακτηριστικά του AD300D

Οφέλη

• Μικρές απώλειες (< 0,002 στα 10 GHz)
• Εξαιρετικές επιδόσεις κυκλωμάτων σε όλες τις τυπικές ζώνες συχνοτήτων ασύρματων
• Ελεγχόμενη διηλεκτρική σταθερά (±0,05) για τις επιδόσεις επαναλαμβανόμενου κυκλώματος
• Πολύ χαμηλή PIM (-159 dBc σε 30 mil, 1900 MHz), εξασφαλίζοντας εξαιρετικές επιδόσεις κεραίας και μειωμένη απώλεια απόδοσης λόγω προβλημάτων που σχετίζονται με την PIM
• Εξαιρετική σταθερότητα των διαστάσεων, που επιτρέπει επαναληπτικές επιδόσεις κυκλωμάτων και βελτιωμένες αποδόσεις παραγωγής

Τυπικές εφαρμογές

• Αντίθετα, οι εν λόγω συσκευές μπορούν να χρησιμοποιηθούν για την παραγωγή ηλεκτρικής ενέργειας.
• Συστήματα κεραίας τηλεματικής αυτοκινήτων
• Εμπορικές δορυφορικές ραδιοαρτένες

Συμπεράσματα

Αυτό το PCB είναι προσαρμοσμένο για επαγγελματίες, ιδρύματα έρευνας και ανάπτυξης (Ε&Α),και τεχνολογικές επιχειρήσεις που ασχολούνται με την ανάπτυξη και την κατασκευή κεραίων σταθμών βάσης κυτταρικής υποδομήςΧρησιμοποιώντας το υψηλής απόδοσης υποστρώμα AD300D,το εν λόγω PCB χρησιμεύει ως αξιόπιστη και υψηλής ποιότητας λύση για υψηλής ζήτησης ασύρματες εφαρμογές που απαιτούν σταθερή ηλεκτρική απόδοση, χαμηλή απώλεια και εξαιρετική απόδοση PIM.
