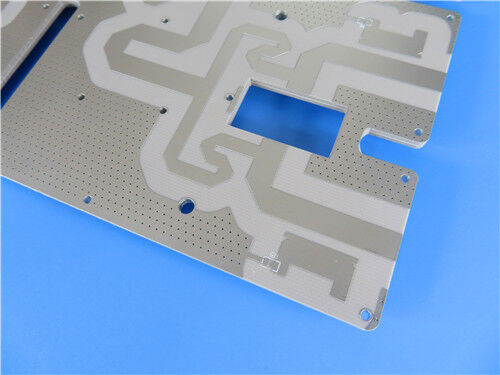

Υβριδικό PCB 4 στρώσεων σε AD250C και High TG FR4 με Εμβάπτιση Κασσίτερου

Κατασκευασμένο με πυρήνα υλικών AD250C+ TG170 FR-4, αυτό το υβριδικό PCB 4 στρώσεων διαθέτει επιφανειακή επεξεργασία Immersion Tin. Κάθε στρώση είναι εξοπλισμένη με βάρος χαλκού 1oz, μαζί με τελικό πάχος πλακέτας 1,8mm και πάχος επιμετάλλωσης οπών 20 μm—όλα αυτά συνδυάζονται για να προσφέρουν σταθερή απόδοση και ακριβή κατασκευή, καθιστώντας το ιδανικό για απαιτητικές ασύρματες και σχετικές με κεραίες ηλεκτρονικές εφαρμογές.Προδιαγραφές PCBΠροδιαγραφές

Λεπτομέρειες

Στρώση Δομής

Προδιαγραφή

Πρότυπο ποιότητας

Αυτό το PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως αποδεκτό βιομηχανικό σημείο αναφοράς για τυπωμένες πλακέτες κυκλωμάτων. Το IPC-Class-2 περιγράφει τις απαιτήσεις για την ποιότητα, την απόδοση και την αξιοπιστία των PCB, καθιστώντας το κατάλληλο για τις περισσότερες εμπορικές και βιομηχανικές εφαρμογές που απαιτούν σταθερή απόδοση και μέτρια αξιοπιστία.

Διαθεσιμότητα

Αυτό το PCB προσφέρεται παγκοσμίως. Παρέχουμε αξιόπιστες υπηρεσίες logistics και αποστολής για να εγγυηθούμε την έγκαιρη παράδοση σε πελάτες σε διάφορες χώρες και περιοχές, εξυπηρετώντας τόσο παραγγελίες μικρής όσο και μεγάλης ποσότητας. Είτε για περιφερειακές ηλεκτρονικές επιχειρήσεις, ερευνητικά ιδρύματα ή παγκόσμιες εταιρείες τεχνολογίας, παρέχουμε σταθερή προμήθεια και επαγγελματική υποστήριξη μετά την πώληση για την κάλυψη ποικίλων αναγκών της αγοράς.

Εισαγωγή στο υλικό βάσης AD250C

Τα υλικά κεραίας AD250C της Rogers είναι υλικά υψηλής απόδοσης ειδικού σκοπού, ειδικά σχεδιασμένα για να ανταποκρίνονται στις απαιτήσεις των σημερινών αγορών ασύρματων κεραιών. Αποτελούμενα από ενισχυμένα με γυαλί υλικά με βάση το PTFE, αυτά τα υλικά προσφέρουν ελεγχόμενη διηλεκτρική σταθερά, απόδοση χαμηλών απωλειών και ανώτερα χαρακτηριστικά παρεμβολών παθητικής διαμόρφωσης (PIM). Η ενίσχυση με υφαντό γυαλί βελτιώνει την επεξεργασιμότητα του κυκλώματος, διευκολύνοντας την αποτελεσματική παραγωγή PCB με υψηλές αποδόσεις. Τα υλικά κεραίας AD250C διατίθενται με τυπικές επιλογές ηλεκτρολυτικής εναπόθεσης (ED) ή αντίστροφα επεξεργασμένου ηλεκτρολυτικού χαλκού, επιτρέποντας επιλογές που βοηθούν στη μείωση των απωλειών του κυκλώματος και στη βελτίωση της απόδοσης PIM της κεραίας.

Βασικά χαρακτηριστικά του AD250C

Βασικά χαρακτηριστικά

Προδιαγραφές

<0,002 στα 10 GHz), που εξασφαλίζει ανώτερη απόδοση κυκλώματος σε όλες τις τυπικές ασύρματες ζώνες συχνοτήτων

-Ελεγχόμενη διηλεκτρική σταθερά (±0,05), που επιτρέπει σταθερή και επαναλαμβανόμενη απόδοση κυκλώματος-Εξαιρετικά χαμηλό PIM (-159 dBc στα 30 mil, 1900 MHz), προσφέροντας εξαιρετική απόδοση κεραίας και ελαχιστοποιώντας τις απώλειες απόδοσης που σχετίζονται με προβλήματα PIM

-Εξαιρετική σταθερότητα διαστάσεων, που εξασφαλίζει επαναλαμβανόμενη απόδοση κυκλώματος και βελτιώνει τις αποδόσεις παραγωγής

Τυπικές εφαρμογές

Κεραίες σταθμών βάσης κυψελωτής υποδομής

Συστήματα κεραιών τηλεματικής αυτοκινήτων

• Κεραίες εμπορικών δορυφορικών ραδιοφώνων
• Συμπέρασμα
• Επαγγελματίες και οργανισμοί που εργάζονται με κεραίες σταθμών βάσης κυψελωτής υποδομής, κεραίες τηλεματικής αυτοκινήτων και κεραίες εμπορικών δορυφορικών ραδιοφώνων—καθώς και ερευνητικά και αναπτυξιακά ιδρύματα και τεχνολογικές επιχειρήσεις που ασχολούνται με την παραγωγή ασύρματου εξοπλισμού και εξοπλισμού σχετικού με κεραίες—θα βρουν αυτό το PCB ιδιαίτερα κατάλληλο για τις ανάγκες τους. Η παγκόσμια διαθεσιμότητά του, ο αυστηρός ηλεκτρικός έλεγχος πριν από την αποστολή και η ευέλικτη υποστήριξη παραγγελιών καλύπτουν αποτελεσματικά τις εξειδικευμένες απαιτήσεις υψηλής απόδοσης τόσο περιφερειακών όσο και παγκόσμιων ηλεκτρονικών επιχειρήσεων. Βασισμένο στο υλικό υψηλής απόδοσης AD250C, τα βασικά του πλεονεκτήματα το καθιστούν μια αξιόπιστη, υψηλής απόδοσης λύση για απαιτητικές ασύρματες ηλεκτρονικές εφαρμογές.
