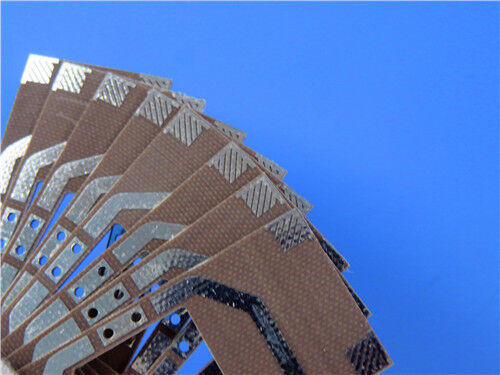

TLX-0 PCB 2 στρώσεων Υψηλής Συχνότητας 20mil λαμινίτης με HASL φινίρισμα

Αυτό το 2 στρώματα άκαμπτο PCB, ειδικά σχεδιασμένο για ραδιοσυχνότητες (RF) και εφαρμογές μικροκυμάτων, ενσωματώνειTLX-0ἀπό πολυτετραφθοροαιθυλένιο (PTFE) σύνθετο υπόστρωμα ἀπό γυάλινη ίνα ἀναλαμβάνει επιφάνεια ἀποκατάστασης ἀπό ζεστό αέρα (HASL) ἀναλαμβάνει ανώτερη μηχανική σταθερότητα,σταθερή διηλεκτρική απόδοση, και αξιόπιστη λειτουργία σε ακραία περιβάλλοντα, καθιστώντας την κατάλληλη για μικροκυμάτων χαμηλού αριθμού στρωμάτων που χρησιμοποιούνται σε συστήματα ραντάρ, κινητές επικοινωνίες και συστατικά ραδιοσυχνοτήτων.

Προδιαγραφές PCB

Συγκέντρωση PCB

Σύμβαση ποιότητας και διαθεσιμότητα

Από την άποψη της συμμόρφωσης παραγωγής και της παγκόσμιας διαθεσιμότητας,το PCB χρησιμοποιεί το μορφότυπο Gerber RS-274-X για την κατασκευή εικόνων· ένα βιομηχανικό πρότυπο πρωτόκολλο για τη μετάδοση δεδομένων κατασκευής PCBΣυμμορφώνεται αυστηρά με το πρότυπο IPC-Class 2, ένα παγκοσμίως αναγνωρισμένο σημείο αναφοράς που θέτει αυστηρές απαιτήσεις για την ποιότητα, την αξιοπιστία και την απόδοση των PCB.το εν λόγω PCB είναι διαθέσιμο για παγκόσμια προμήθεια, υποστηρίζοντας τόσο την κατασκευή πρωτότυπων μικρών παρτίδων όσο και την παραγωγή μεγάλου όγκου για την κάλυψη των ποικίλων αναγκών των παγκόσμιων πελατών.

Εισαγωγή του υλικού TLX-0

Τα επικαλυμμένα της σειράς TLX είναι αξιόπιστα σύνθετα από υαλοπλαστική PTFE για εφαρμογές RF, ευέλικτα με εύρος 2,45-2,65 DK, διάφορα πάχους και επιλογές επένδυσης χαλκού,ιδανικό για μικροκυμάτων με χαμηλό αριθμό στρωμάτων. Η ενίσχυση από υαλοπλαστική εξασφαλίζει αντοχή σε σκληρά περιβάλλοντα (δονήσεις, υψηλές θερμοκρασίες, ακτινοβολία, θαλασσινό νερό, ευρύ εύρος θερμοκρασιών).

Βασικά χαρακτηριστικά του TLX-0

Οφέλη από την απόδοση

Τα βασικά πλεονεκτήματα απόδοσης του υποστρώματος TLX-0 μεταφράζονται σε απτά οφέλη για το PCB, συμπεριλαμβανομένων:

- Εξαιρετικές τιμές PIM (Passive Intermodulation), μετρούμενες κάτω από -160 dBc, κρίσιμες για εφαρμογές ραδιοσυχνοτήτων υψηλών επιδόσεων.

-Υψηλότερες μηχανικές και θερμικές ιδιότητες, εξασφαλίζοντας αντοχή και σταθερότητα σε ακραίες συνθήκες λειτουργίας.

-Μια χαμηλή και σταθερή διηλεκτρική σταθερά (DK) με στενή ανοχή, που εγγυάται σταθερή απόδοση υψηλής συχνότητας.

-Διαστασιακή σταθερότητα, η οποία ελαχιστοποιεί την στρέβλωση και εξασφαλίζει ακριβή ευθυγράμμιση των εξαρτημάτων κατά τη διάρκεια του θερμικού κύκλου.

- Χαμηλή απορρόφηση υγρασίας (0,02%), η οποία βελτιώνει την αξιοπιστία σε υγρές ή σκληρές περιβαλλοντικές συνθήκες.

- ένας πολύ χαμηλός συντελεστής διάσπασης (Df), μειώνοντας την απώλεια σήματος κατά τη διάρκεια της μετάδοσης μικροκυμάτων.

-Αναλογία φλόγας UL 94 V0, που πληροί τα πρότυπα ασφάλειας για βιομηχανικές και αεροδιαστημικές εφαρμογές.

- βελτιστοποίηση για μικροκυμάτων με χαμηλό αριθμό στρωμάτων, εξισορρόπηση υψηλής απόδοσης με οικονομική απόδοση.

Στόχοι εφαρμογών

Εκμεταλλευόμενη τις προηγμένες ιδιότητες του υποστρώματος TLX-0, αυτό το 2-στρωτό PCB χρησιμεύει ως ιδανική λύση για συστήματα ραδιοσυχνοτήτων και μικροκυμάτων, συμπεριλαμβανομένων:

-Παθητικά συστατικά ραδιοκυμάτων: ζεύγη, διαχωριστικά, συνδυαστικά και άλλες παθητικές συσκευές μικροκυμάτων.

-Ενεργά συστατικά ραδιοσυχνοτήτων: ενισχυτές και κεραίες που χρησιμοποιούνται σε συστήματα κινητής επικοινωνίας και ραντάρ.

- Εξοπλισμός δοκιμής: όργανα δοκιμής μικροκυμάτων που απαιτούν σταθερή διηλεκτρική απόδοση.

- Ειδικές εφαρμογές: συσκευές μετάδοσης μικροκυμάτων, ραδιοφωνικά εξαρτήματα διαστημικής ποιότητας και υποστρώματα υψομετρητών ναυτικών/αεροπορικών.

Συμπεράσματα

Συνοπτικά, αυτό το 2στρώμα άκαμπτο PCB είναι μια λύση υψηλής αξιοπιστίας για εφαρμογές RF και μικροκυμάτων.και τα πλεονεκτήματα του υποστρώματος TLX-0 (σταθερή διηλεκτρική απόδοση)Η τεχνολογία αυτή είναι διαθέσιμη σε παγκόσμιο επίπεδο για την κατασκευή πρωτοτύπων και την μαζική παραγωγή.οικονομικά αποδοτική επιλογή για επαγγελματικά έργα ραδιοσυχνοτήτων σε ραντάρ, κινητών επικοινωνιών και αεροδιαστημικών/ναυτικών εφαρμογών.
