Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | PTFE | Πάχος PCB: | 1.6mm |
|---|---|---|---|
| Βάρος χαλκού: | 0,5 oz | Αρίθμηση στρώματος: | 2 στρώματα |
| Μάσκα ύλης συγκολλήσεως: | Σχολιάστε πράσινο | Μέγεθος PCB: | 89 Χ 61mm=1PCS |
| Η επιφάνεια τελειώνει: | OSP | ||
| Υψηλό φως: | Τυπωμένος πίνακας κυκλωμάτων PTFE υψηλή συχνότητα,0.5 Oz High Frequency Printed Circuit Board,5 Oz τυπωμένος υψηλή συχνότητα πίνακας κυκλωμάτων |
||

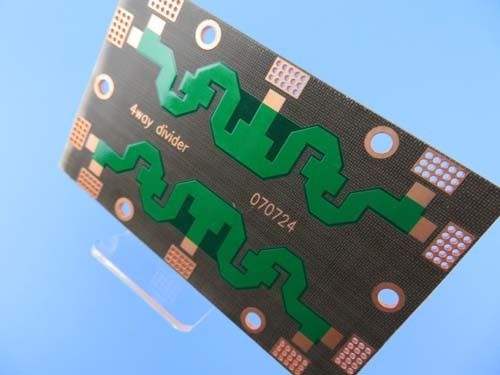

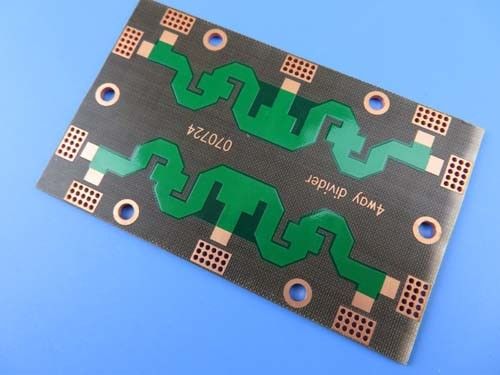

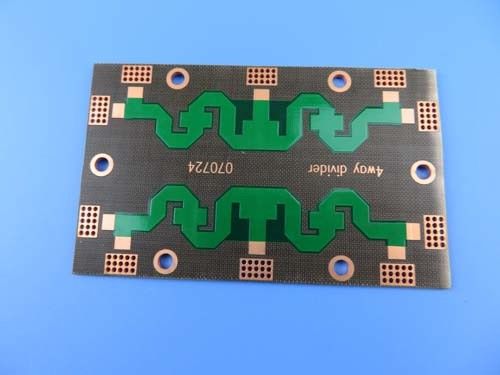

PCB υψηλής συχνότητας στο διπλάσιο DK2.65 PTFE που πλαισιώνεται με OSP και την πράσινη μάσκα για τους συνδυαστές
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Polytetrafluoroethylene (απότομα για PTFE), συνήθως γνωστό ως «πλαστικός βασιλιάς», είναι μια πολυμερής ένωση φιαγμένη από tetrafluoroethylene από τον πολυμερισμό. Έχει την άριστη χημική σταθερότητα, την αντίσταση διάβρωσης, τη σφράγιση, υψηλό λίπανση και το μη-ιξώδες, την ηλεκτρική μόνωση και την καλή αντίσταση γήρανσης. Χρησιμοποιημένο ως πλαστικό εφαρμοσμένης μηχανικής, μπορεί να γίνει στο σωλήνα PTFE, ράβδος, ζώνη, πιάτο, ταινία και ούτω καθεξής. Γενικά έχει χρησιμοποιήσει στις απαιτήσεις υψηλής επίδοσης των αντιδιαβρωτικών σωλήνων, των εμπορευματοκιβωτίων, των αντλιών, των βαλβίδων καθώς επίσης και του ραντάρ, υψηλής συχνότητας εξοπλισμός επικοινωνίας, ραδιο εξοπλισμός.
Polytetrafluoroethylene (F4, PTFE) έχει μια σειρά άριστης απόδοσης:
1. υψηλής θερμοκρασίας αντίσταση: μακροπρόθεσμη θερμοκρασία χρήσης 200~260 βαθμοί Κελσίου.
2.low αντίσταση θερμοκρασίας: ακόμα μαλακός σε -100 βαθμούς Κέλσιος
3.corrosion αντίσταση: ανθεκτικό regia aqua και όλοι οι οργανικοί διαλύτες
4.climate αντίσταση: καλύτερη ζωή γήρανσης στα πλαστικά
5.high λίπανση: με το μικρότερο συντελεστή τριβής στα πλαστικά (0,04)
6.Non-ιξώδης: με την ελάχιστη ένταση επιφάνειας στα στερεά υλικά χωρίς εμμονή σε οποιαδήποτε ουσία
7.non-τοξική ουσία: με τη φυσιολογική αδράνεια
8.excellent οι ηλεκτρικές ιδιότητες, ιδανικές για την κατηγορία Γ μόνωσης των υλικών, ένα παχύ στρώμα του σωρού της εφημερίδας μπορούν να εμποδίσουν 1500 Β της υψηλής τάσης
9.smoother από τον πάγο.
Το Φ4BM-1/2τοποθετείται σε στρώματααπότηναποταμίευσητουλουστραρισμένουυφάσματοςγυαλιούμετηντεφλόνρητίνη, σύμφωνα μετηνεπιστημονικήδιατύπωσηκαιτηνακριβήδιαδικασίατεχνολογίας. Αυτό τοπροϊόναξιοποιείμερικάπέρα απότησειράF4Bστηνηλεκτρικήαπόδοση(τοευρύτεροφάσματηςδιηλεκτρικήςσταθεράς, χαμηλότερηδιηλεκτρικήεφαπτομένηγωνίαςαπώλειας, αύξησετηναντίσταση, καιπερισσότερησταθερότητατηςαπόδοσης)
Στις συχνότητες RF και μικροκυμάτων, η διηλεκτρική σταθερά των υλικών PTFE είναι τόσο χαμηλή όπως 3,5 ή κατωτέρω, το οποίο κρατά το ισχυρό σήμα κατά τη διάρκεια της μετάδοσης πέρα από το PCB, να καταστήσει τους ιδανικούς για την υπερνίκηση του περιορισμού υψηλής ταχύτητας FR-4.
Η ικανότητα PCB μας
| Υλικό PCB: | Ίνα - ντυμένο γυαλί PTFE |
| Κώδικας: | Φ4BM-1/2(οικογενειακήσειρά) |
| Διηλεκτρική σταθερά: | 2.2, 2.55, 2.65, 3.0 και 3.5 |
| Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώματα και πολυστρωματικός |
| Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Πάχος PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ. |
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 89 Χ 61mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB μικροκυμάτων |
| Αριθμός στρωμάτων | Πλαισιωμένο διπλάσιο PCB |
| Η επιφάνεια τοποθετεί τα συστατικά | Αριθ. |
| Μέσω των τμημάτων τρυπών | ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 18um (0.5oz) +PLATE |
| PTFE 1.5mm | |
| χαλκός - 18um (0.5oz) +PLATE | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 6mil/9mil |
| Ελάχιστες/μέγιστες τρύπες: | 0.9/2.3mm |
| Αριθμός διαφορετικών τρυπών: | 3 |
| Αριθμός τρυπών τρυπανιών: | 156 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 1 |
| Έλεγχος σύνθετης αντίστασης | αριθ. |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | PTFE ER= 2,55 |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 1oz |
| Τελικό ύψος του PCB: | 1,6 χιλ. ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | OSP, πάχος >0.2µm |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Σχολιάστε πράσινο, Taiyo PSR-2000GT600D |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Κανένας απαιτημένος. |
| Χρώμα του συστατικού μύθου | Κανένας απαιτημένος. |
| Όνομα ή λογότυπο κατασκευαστών: | Κανένας απαιτημένος. |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), μέσω ανοικτού. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Ηλεκτρικές ιδιότητες F4B PTFE
| Όνομα | Όρος δοκιμής | Μονάδα | Αξία | |||
| Πυκνότητα | Κανονικό κράτος | g/ εκατ.3 | 2.1~2,35 | |||
| Απορρόφηση υγρασίας | Εμβύθιση στο αποσταγμένο νερό 20±2℃ για 24 ώρες | % | ≤0.02 | |||
| Λειτουργούσα θερμοκρασία | High-low αίθουσα θερμοκρασίας | ℃ | -50℃~+260℃ | |||
| Θερμική αγωγιμότητα | W/m/k | 0,8 | ||||
| CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(Χ) | |||
| 34(Υ) | ||||||
| 252(ζ) | ||||||
| CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(Χ) | |||
| 21(Υ) | ||||||
| 173(ζ) | ||||||
| CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(Χ) | |||
| 15(Υ) | ||||||
| 95(ζ) | ||||||
| Παράγοντας διακένωσης | 2 ώρες στο βραστό νερό | % | 0,0002 | |||
| Ειδική αντίσταση επιφάνειας | 500V συνεχές ρεύμα | Κανονικό κράτος | Μ·Ω | ≥1×104 | ||
| Σταθερές υγρασία και θερμοκρασία | ≥1×103 | |||||
| Ειδική αντίσταση όγκου | Κανονικό κράτος | MΩ.cm | ≥1×106 | |||
| Σταθερές υγρασία και θερμοκρασία | ≥1×105 | |||||
| Αντίσταση καρφιτσών | 500V συνεχές ρεύμα | Κανονικό κράτος | MΩ | ≥1×105 | ||
| Σταθερές υγρασία και θερμοκρασία | ≥1×103 | |||||
| Διηλεκτρική δύναμη επιφάνειας | Κανονικό κράτος | d=1mm (Kv/mm) | ≥1.2 | |||
| Σταθερές υγρασία και θερμοκρασία | ≥1.1 | |||||
| Διηλεκτρική σταθερά | 10GHZ | εr | 2.20, 2.55, 2.65, 3.0, 3.5 | |||
| (±2%) | ||||||
| Παράγοντας διασκεδασμού | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55~2,65 | ≤1×10-3 | |||||
| 3.0~3,5 | ≤1.5×10-3 | |||||
