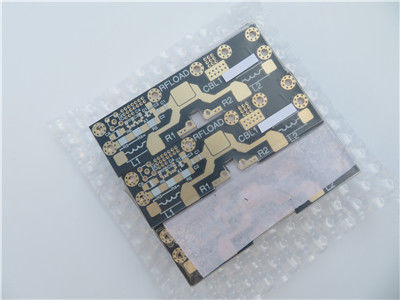

Χαλκός 0.8mm F4B 2oz πίνακας PCB PTFE με το χρυσό βύθισης

Χαλκός 0.8mm F4B 2oz πίνακας PCB PTFE με το χρυσό βύθισης

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-109.V1.0
Υλικό βάσεων:
Ίνα - ντυμένο γυαλί PTFE
Αρίθμηση στρώματος:
1 στρώμα, 2 στρώματα και πολυστρωματικός
Πάχος PCB:
0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:
≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ.
Επισημαίνω:

πίνακας PCB 0.8mm τεφλόν

,

2oz τεφλόν πίνακας PCB χαλκού

,

2oz τυπωμένος χαλκός πίνακας κυκλωμάτων

Περιγραφή προϊόντος



Χαλκός 0.8mm PCB 2oz υψηλής συχνότητας F4B PTFE πυκνά με το χρυσό βύθισης για τους χαμηλού θορύβου ενισχυτές

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Polytetrafluoroethylene (απότομα για PTFE), συνήθως γνωστό ως «πλαστικός βασιλιάς», είναι μια πολυμερής ένωση φιαγμένη από tetrafluoroethylene από τον πολυμερισμό. Έχει την άριστη χημική σταθερότητα, την αντίσταση διάβρωσης, τη σφράγιση, υψηλό λίπανση και το μη-ιξώδες, την ηλεκτρική μόνωση και την καλή αντίσταση γήρανσης. Χρησιμοποιημένο ως πλαστικό εφαρμοσμένης μηχανικής, μπορεί να γίνει στο σωλήνα PTFE, ράβδος, ζώνη, πιάτο, ταινία και ούτω καθεξής. Γενικά έχει χρησιμοποιήσει στις απαιτήσεις υψηλής επίδοσης των αντιδιαβρωτικών σωλήνων, των εμπορευματοκιβωτίων, των αντλιών, των βαλβίδων καθώς επίσης και του ραντάρ, υψηλής συχνότητας εξοπλισμός επικοινωνίας, ραδιο εξοπλισμός.



Άριστη απόδοση:

1. υψηλής θερμοκρασίας αντίσταση: μακροπρόθεσμη θερμοκρασία χρήσης 200~260 βαθμοί Κελσίου.

2. αντίσταση χαμηλής θερμοκρασίας: ακόμα μαλακός σε -100 βαθμούς Κέλσιος

3. αντίσταση διάβρωσης: ανθεκτικό regia aqua και όλοι οι οργανικοί διαλύτες

4. αντίσταση κλίματος: καλύτερη ζωή γήρανσης στα πλαστικά

5. υψηλή λίπανση: με το μικρότερο συντελεστή τριβής στα πλαστικά (0,04)

6. Μη κολλώδης: με την ελάχιστη ένταση επιφάνειας στα στερεά υλικά χωρίς εμμονή σε οποιαδήποτε ουσία

7. μη τοξικός: με τη φυσιολογική αδράνεια

8. οι άριστες ηλεκτρικές ιδιότητες, ιδανικές για την κατηγορία Γ μόνωσης των υλικών, ένα παχύ στρώμα του σωρού της εφημερίδας μπορούν να εμποδίσουν 1500 Β της υψηλής τάσης

9. μηχανή λειάνσεως από τον πάγο.



Χαλκός 0.8mm F4B 2oz πίνακας PCB PTFE με το χρυσό βύθισης 0



F4bm-1/2 PCB υψηλής συχνότητας

Το f4bm-1/2 τοποθετείται σε στρώματα από την αποταμίευση του λουστραρισμένου υφάσματος γυαλιού με την τεφλόν ρητίνη, σύμφωνα με την επιστημονική διατύπωση και την ακριβή διαδικασία τεχνολογίας. Αυτό το προϊόν αξιοποιεί μερικά πέρα από τη σειρά F4B στην ηλεκτρική απόδοση (το ευρύτερο φάσμα της διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική εφαπτομένη γωνίας απώλειας, αύξησε την αντίσταση, και περισσότερη σταθερότητα της απόδοσης)



Στις συχνότητες RF και μικροκυμάτων, η διηλεκτρική σταθερά των υλικών PTFE είναι τόσο χαμηλή όπως 3,5 ή κατωτέρω, το οποίο κρατά το ισχυρό σήμα κατά τη διάρκεια της μετάδοσης πέρα από το PCB, να καταστήσει τους ιδανικούς για την υπερνίκηση του περιορισμού υψηλής ταχύτητας FR-4.



Ικανότητα PCB (PTFE)

Υλικό PCB: Ίνα - ντυμένο γυαλί PTFE
Κώδικας: Φ4BM-1/2(οικογενειακήσειρά)
Διηλεκτρική σταθερά: 2.2, 2.55, 2.65,
  3.0 και 3.5
Αρίθμηση στρώματος: 1 στρώμα, 2 στρώματα και πολυστρωματικός
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ.



Χαλκός 0.8mm F4B 2oz πίνακας PCB PTFE με το χρυσό βύθισης 1



Φύλλο στοιχείων F4B (PTFE)

Όνομα Όρος δοκιμής Μονάδα Αξία
Πυκνότητα Κανονικό κράτος g/ εκατ.3 2.1~2.35
Απορρόφηση υγρασίας Εμβύθιση στο αποσταγμένο νερό 20±2℃ για 24 ώρες % ≤0.02
Λειτουργούσα θερμοκρασία High-low αίθουσα θερμοκρασίας -50℃~+260℃
Θερμική αγωγιμότητα   W/m/k 0,8
CTE (χαρακτηριστικό) 0~100℃ (εr: 2.1~2.3) ppm/℃ 25 (Χ)
34 (Υ)
252 (ζ)
CTE (χαρακτηριστικό) 0~100℃ (εr: 2.3~2.9) ppm/℃ 14 (Χ)
21 (Υ)
173 (ζ)
CTE (χαρακτηριστικό) 0~100℃ (εr: 2.9~3.5) ppm/℃ 12 (Χ)
15 (Υ)
95 (ζ)
Παράγοντας διακένωσης 2 ώρες στο βραστό νερό % 0,0002
Ειδική αντίσταση επιφάνειας 500V συνεχές ρεύμα Κανονικό κράτος Μ·Ω ≥1×104
Σταθερές υγρασία και θερμοκρασία ≥1×103
Ειδική αντίσταση όγκου Κανονικό κράτος MΩ.cm ≥1×106
Σταθερές υγρασία και θερμοκρασία ≥1×105
Αντίσταση καρφιτσών 500V συνεχές ρεύμα Κανονικό κράτος ≥1×105
Σταθερές υγρασία και θερμοκρασία ≥1×103
Διηλεκτρική δύναμη επιφάνειας Κανονικό κράτος d=1mm (Kv/mm) ≥1.2
Σταθερές υγρασία και θερμοκρασία ≥1.1
Διηλεκτρική σταθερά 10GHZ εr 2.20, 2.55, 2.65, 3.0, 3.5 (±2%)
Παράγοντας διασκεδασμού 10GHZ tgδ 2.2 ≤7×10-4
2.55~2.65 ≤1×10-3
3.0~3.5 ≤1.5×10-3
