3 mm Χωρίς πλέγμα μεταξιού PTFE PCB

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-100.V1.0

Βασικό υλικό:

Σειρά PTFE F4B

Αριθμός στρωμάτων:

1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος

Μοντέλο:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κ.λπ.

Μέγεθος PCB:

≤ 400 mm × 500 mm

Μάσκα συγκόλλησης:

- Όχι.

Σιδερένιο:

- Όχι.

Βάρος χαλκού:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης.

Επισημαίνω:

Κανένας τεφλόν πίνακας PCB Silkscreen

πίνακας PCB 3.0mm τεφλόν

Περιγραφή προϊόντος

Γεια σε όλους,

Σήμερα θα μιλήσουμε για ένα είδος F4B υψηλής συχνότητας πλακέτα κυκλώματος με πάχος 3,0 mm.

Η σειρά υλικών υψηλής συχνότητας F4B αποτελείται κυρίως από ύφασμα από γυάλινες ίνες PTFE και ύφασμα από γυάλινες ίνες PTFE γεμάτο κεραμικά.Αυτή η σειρά είναι μια οικονομικά αποδοτική επιλογή ενώ είναι επίσης αξιόπιστη λόγω της σταθερής ποιότητάς τηςΒρίσκει τη χρήση του σε διάφορες σύγχρονες εφαρμογές όπως η πλοήγηση, η δορυφορική επικοινωνία, το ραντάρ και οι τελευταίες τεχνολογίες όπως οι επικοινωνίες 4G και 5G.

Προδιαγραφές PCB
Αριθμός στρωμάτων:	Διπλής όψης
Βασικό υλικό:	F4B DK 2.2
Μέγεθος:	25 x 26 χιλιοστά
Τελικό πάχος	30,0 mm ± 10%
Τελειωμένο βάρος χαλκού:	1 ουγκιά
SMOBC:	- Όχι, όχι.
Εκτέλεση επιφάνειας:	Χωρίς HASL Pb

Οι κύριες προδιαγραφές αυτής της πλακέτας είναι διπλής όψης πλακέτα, το υπόστρωμα είναι F4B, DK σε 2.2, 61 χιλιοστά μακρύ με 62 χιλιοστά πλάτος, τελικό πάχος σε 3,0 χιλιοστά, τελικό χαλκό σε 1,0 ουγκιά, καμία μάσκα συγκόλλησης δεν μεταξοειδές και το φινίρισμα της επιφάνειας είναι OSP.

Ας δούμε την στοίβα.
3 mm Χωρίς πλέγμα μεταξιού PTFE PCB 0

Το ανώτερο στρώμα και το κατώτερο στρώμα είναι φτιαγμένα από χαλκό 1 ουγκιάς.23,0mm πάχος.

3 mm Χωρίς πλέγμα μεταξιού PTFE PCB 1

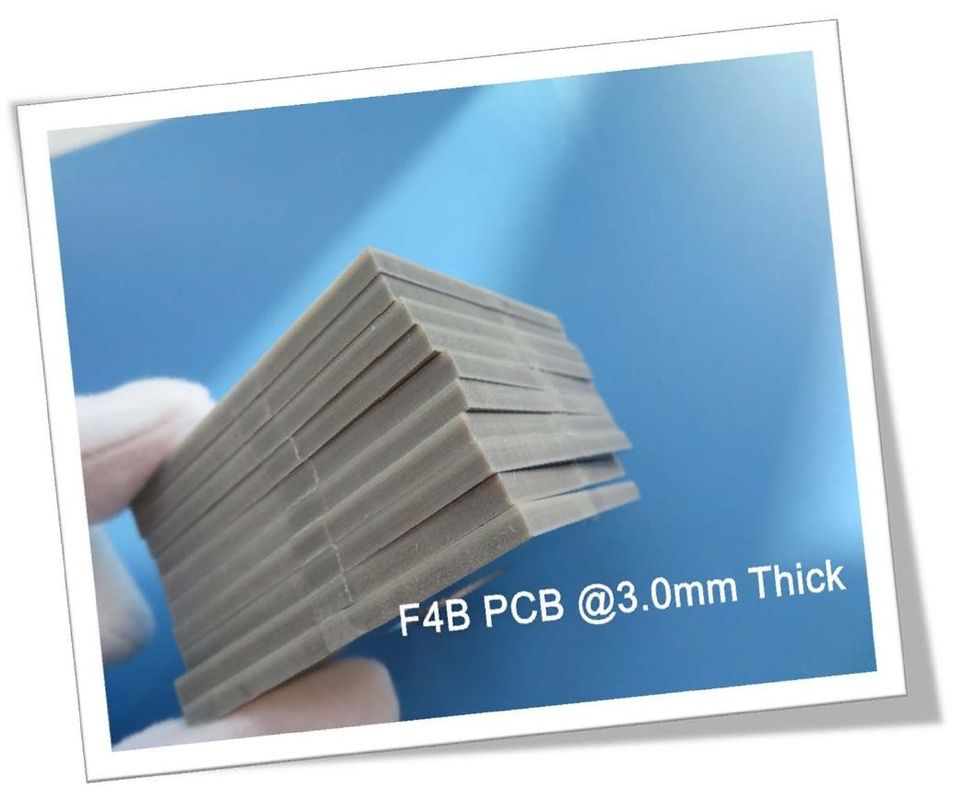

Το βασικό χρώμα του F4B PCB είναι καφέ.

Δυνατότητα PCB
Υλικό PCB:	ΠΤΦΕ
Κωδικός:	Σειρά F4B
Διορθωτική σταθερά:	2.22,55 και 2.65
Διορθωτική σταθερά:	2.17, 2.45, 2,75 και 3.0
Αριθμός στρωμάτων:	1 στρώμα, 2 στρώματα, πολυστρώματα, υβριδικός τύπος
Βάρος χαλκού:	0.5oz, 1oz, 2oz, 3oz
Μονάδα διαμόρφωσης:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Μονάδα διαμόρφωσης:	1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κλπ.
Μέγεθος PCB:	≤ 400 mm × 500 mm
Εκτέλεση επιφάνειας:	Χάλκινο χαλκό, HASL, ENIG, κασσίτερο βύθισης κλπ.

Η διηλεκτρική σταθερά του υλικού F4B είναι ευρεία, κυμαίνεται από 2,2 έως 3,0 κλπ. Το πάχος της πλάκας κυμαίνεται από 0,17 mm έως 5,0 mm. Μπορούμε να σας παρέχουμε υπηρεσία πρωτοτύπου, μικρών παρτίδων και μαζικής παραγωγής.

Αν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.

Ευχαριστώ για την ανάγνωση.

Παράρτημα: Δελτίο δεδομένων PTFE(F4B)

Ονομασία	Προϋπόθεση δοκιμής			Μονάδα	Αξία
Σφιχτότητα	Κανονική κατάσταση			g/cm³	2.1Επικεφαλής2.35
Απορρόφηση υγρασίας	Βουτήξτε το στο αποσταγμένο νερό σε θερμοκρασία 20±2°C για 24 ώρες			%	≤0.02
Θερμοκρασία λειτουργίας	Θάλαμος υψηλής και χαμηλής θερμοκρασίας			°C	-50°CΕπικεφαλής+260°C
Θερμική αγωγιμότητα				W/m/k	0.8
ΚΤΕ (τυπική)	0°C (εr:2.1~2.3)			ppm/°C	25(x)

					34(y)
					252(z)
ΚΤΕ (τυπική)	0°C (εr:2.3~2.9)			ppm/°C	14(x)

					21(y)
					173(z)
ΚΤΕ (τυπική)	0°C (εr:20,9 έως 3,5)			ppm/°C	12(x)

					15(y)
					95(z)
Παράγοντας συρρίκνωσης	2 ώρες σε βραστό νερό			%	0.0002
Αντίσταση επιφάνειας	500V συνεχής		Κανονική κατάσταση	M·Ω	≥ 1 × 10⁴

			Συνεχή υγρασία και θερμοκρασία		≥ 1 × 10³
Αντίσταση όγκου	Κανονική κατάσταση			MΩ.cm	≥ 1 × 10⁶
	Συνεχή υγρασία και θερμοκρασία				≥ 1 × 10⁵
Αντίσταση καρφίτσας	500V συνεχής	Κανονική κατάσταση		MΩ	≥ 1 × 10⁵
		Συνεχή υγρασία και θερμοκρασία			≥ 1 × 10³
Δυνατότητα διηλεκτρικής επιφάνειας	Κανονική κατάσταση			d=1 mm(Kv/mm)	≥1.2
	Συνεχή υγρασία και θερμοκρασία				≥1.1
Διορθωτική σταθερά	10GHZ			ερ	2.20,2.55,2.65,3.0,3.5 (± 2%)

Παράγοντας διάσπασης	10GHz			tgδ	2.2	≤ 7 × 10^{- 4}
					2.55~2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

3 mm Χωρίς πλέγμα μεταξιού PTFE PCB 2
