Υλικό βάσεων: | PTFE | Αρίθμηση στρώματος: | 2 στρώματα |
---|---|---|---|
Πάχος PCB: | 1.5mm | Μέγεθος PCB: | 67 X 85 χιλ. =1up |
Βάρος χαλκού: | 3oz | Η επιφάνεια τελειώνει: | HASL αμόλυβδο |
Επισημαίνω: | πίνακας PCB 1.5mm τεφλόν,1up τεφλόν πίνακας PCB,1up αμόλυβδο PCB |

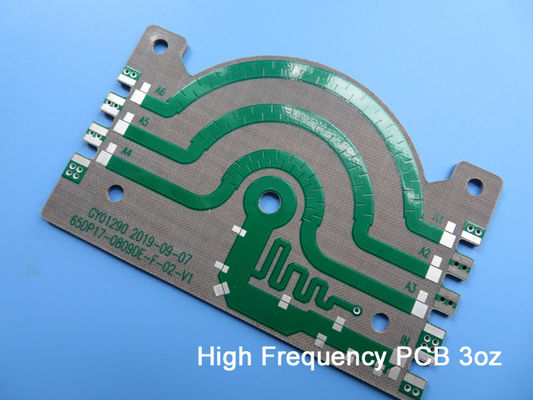

Ο πίνακας PCB PTFE στηρίχτηκε στο πιάτο 1.5mm PTFE με τα ασημένια μαξιλάρια χαλκού και βύθισης 3oz για τον ενισχυτή δύναμης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Polytetrafluoroethylene (απότομα για PTFE), συνήθως γνωστό ως «πλαστικός βασιλιάς», είναι μια πολυμερής ένωση φιαγμένη από tetrafluoroethylene από τον πολυμερισμό. Έχει την άριστη χημική σταθερότητα, την αντίσταση διάβρωσης, τη σφράγιση, υψηλό λίπανση και το μη-ιξώδες, την ηλεκτρική μόνωση και την καλή αντίσταση γήρανσης. Χρησιμοποιημένο ως πλαστικό εφαρμοσμένης μηχανικής, μπορεί να γίνει στο σωλήνα PTFE, ράβδος, ζώνη, πιάτο, ταινία και ούτω καθεξής. Γενικά έχει χρησιμοποιήσει στις απαιτήσεις υψηλής επίδοσης των αντιδιαβρωτικών σωλήνων, των εμπορευματοκιβωτίων, των αντλιών, των βαλβίδων καθώς επίσης και του ραντάρ, υψηλής συχνότητας εξοπλισμός επικοινωνίας, ραδιο εξοπλισμός.
Polytetrafluoroethylene (F4, PTFE) έχει μια σειρά άριστης απόδοσης:
1. υψηλής θερμοκρασίας αντίσταση: μακροπρόθεσμη θερμοκρασία χρήσης 200~260 βαθμοί Κελσίου.
2.low αντίσταση θερμοκρασίας: ακόμα μαλακός σε -100 βαθμούς Κέλσιος
3.corrosion αντίσταση: ανθεκτικό regia aqua και όλοι οι οργανικοί διαλύτες
4.climate αντίσταση: καλύτερη ζωή γήρανσης στα πλαστικά
5.high λίπανση: με το μικρότερο συντελεστή τριβής στα πλαστικά (0,04)
6.Non-ιξώδης: με την ελάχιστη ένταση επιφάνειας στα στερεά υλικά χωρίς εμμονή σε οποιαδήποτε ουσία
7.non-τοξική ουσία: με τη φυσιολογική αδράνεια
8.excellent οι ηλεκτρικές ιδιότητες, ιδανικές για την κατηγορία Γ μόνωσης των υλικών, ένα παχύ στρώμα του σωρού της εφημερίδας μπορούν να εμποδίσουν 1500 Β της υψηλής τάσης
9.smoother από τον πάγο.
Το f4bm-1/2 τοποθετείται σε στρώματα από την αποταμίευση του λουστραρισμένου υφάσματος γυαλιού με την τεφλόν ρητίνη, σύμφωνα με την επιστημονική διατύπωση και την ακριβή διαδικασία τεχνολογίας. Αυτό το προϊόν αξιοποιεί μερικά πέρα από τη σειρά F4B στην ηλεκτρική απόδοση (το ευρύτερο φάσμα της διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική εφαπτομένη γωνίας απώλειας, αύξησε την αντίσταση, και περισσότερη σταθερότητα της απόδοσης)
Στις συχνότητες RF και μικροκυμάτων, η διηλεκτρική σταθερά των υλικών PTFE είναι τόσο χαμηλή όπως 3,5 ή κατωτέρω, το οποίο κρατά το ισχυρό σήμα κατά τη διάρκεια της μετάδοσης πέρα από το PCB, να καταστήσει τους ιδανικούς για την υπερνίκηση του περιορισμού υψηλής ταχύτητας FR-4.
Εφαρμογή
LNA, μετατροπέας αποκτήσεων στοιχείων ραντάρ, απλωμένο φάσμα, κεραία 4G
ΜΈΓΕΘΟΣ PCB | 67 X 85 χιλ. =1up |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
Αριθμός στρωμάτων | 2 στρώματα |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 105um (1 oz) ΤΟΠ στρώμα +plate |
F4B PTFE 1.5mm | |
χαλκός - 105um (1oz) + στρώμα πιάτων BOT | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 7,9 mil/5,9 mil |
Ελάχιστες/μέγιστες τρύπες: | 0,4 χιλ./0,4 χιλ. |
Αριθμός διαφορετικών τρυπών: | 1 |
Αριθμός τρυπών τρυπανιών: | 1 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | 0 |
Έλεγχος σύνθετης αντίστασης: | αριθ. |
Αριθμός χρυσού δάχτυλου: | 0 |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | PTFE |
Τελικό φύλλο αλουμινίου εξωτερικό: | 3oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Τελικό ύψος του PCB: | 1.5mm |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Ασήμι βύθισης |
Η μάσκα ύλης συγκολλήσεως ισχύει: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Τύπος μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» |
Επένδυση πινάκων: | 0,0029» |
Ανοχή τρυπανιών: | 0,002» |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Η ικανότητα PCB μας
Υλικό PCB: | Ίνα - ντυμένο γυαλί PTFE |
Κώδικας: | Φ4BM-1/2(οικογενειακήσειρά) |
Διηλεκτρική σταθερά: | 2.2, 2.55, 2.65, 3.0 και 3.5 |
Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώματα και πολυστρωματικός |
Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Πάχος PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
Μέγεθος PCB: | ≤400mm Χ 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ. |
Ηλεκτρικές ιδιότητες F4B PTFE
Όνομα | Όρος δοκιμής | Μονάδα | Αξία | |||
Πυκνότητα | Κανονικό κράτος | g/ εκατ.3 | 2.1~2,35 | |||
Απορρόφηση υγρασίας | Εμβύθιση στο αποσταγμένο νερό 20±2℃ για 24 ώρες | % | ≤0.02 | |||
Λειτουργούσα θερμοκρασία | High-low αίθουσα θερμοκρασίας | ℃ | -50℃~+260℃ | |||
Θερμική αγωγιμότητα | W/m/k | 0,8 | ||||
CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(Χ) | |||
34(Υ) | ||||||
252(ζ) | ||||||
CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(Χ) | |||
21(Υ) | ||||||
173(ζ) | ||||||
CTE (χαρακτηριστικό) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(Χ) | |||
15(Υ) | ||||||
95(ζ) | ||||||
Παράγοντας διακένωσης | 2 ώρες στο βραστό νερό | % | 0,0002 | |||
Ειδική αντίσταση επιφάνειας | 500V συνεχές ρεύμα | Κανονικό κράτος | Μ·Ω | ≥1×104 | ||
Σταθερές υγρασία και θερμοκρασία | ≥1×103 | |||||
Ειδική αντίσταση όγκου | Κανονικό κράτος | MΩ.cm | ≥1×106 | |||
Σταθερές υγρασία και θερμοκρασία | ≥1×105 | |||||
Αντίσταση καρφιτσών | 500V συνεχές ρεύμα | Κανονικό κράτος | MΩ | ≥1×105 | ||
Σταθερές υγρασία και θερμοκρασία | ≥1×103 | |||||
Διηλεκτρική δύναμη επιφάνειας | Κανονικό κράτος | d=1mm (Kv/mm) | ≥1.2 | |||
Σταθερές υγρασία και θερμοκρασία | ≥1.1 | |||||
Διηλεκτρική σταθερά | 10GHZ | εr | 2.20, 2.55, 2.65, 3.0, 3.5 | |||
(±2%) | ||||||
Παράγοντας διασκεδασμού | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
2.55~2,65 | ≤1×10-3 | |||||
3.0~3,5 | ≤1.5×10-3 |
