Υλικό: | F4BTMS1000 Core - 6,35 mm (250mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 98 mm x 98 mm (± 0,15 mm) | Μοντέλο: | 6.4mm |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χάλκινο χαλκό |
Επισημαίνω: | Καθαρά κυκλώματα χαλκού PCB,6.35mm παχιά PCB,Double-sided PCB |

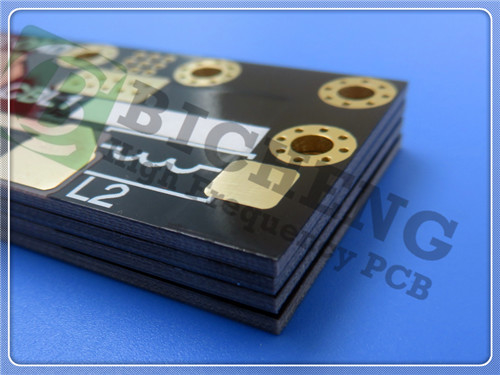

Το PCB F4BTMS1000 παρουσιάζεται ως η τελευταία καινοτομία της σειράς F4BTMS, σχεδιασμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις εφαρμογών υψηλής αξιοπιστίας στους τομείς της αεροδιαστημικής και της άμυνας.Αυτή η αναβαθμισμένη έκδοση της σειράς F4BTM ενσωματώνει σημαντικές εξελίξεις στη διαμόρφωση υλικών και τις διαδικασίες κατασκευής, με αποτέλεσμα εξαιρετικές επιδόσεις και ευελιξία.
Προχωρημένη σύνθεση υλικού
Φτιαγμένο από ένα μοναδικό μείγμα ειδικά διαμορφωμένης νανοκεραμικής, αναμεμειγμένο με ρητίνη πολυτετραφθοροαιθυλενίου (PTFE), ενισχυμένο με υφάσματα από πολύ λεπτές και πολύ λεπτές γυάλινες ίνες,το F4BTMS1000 ελαχιστοποιεί τις αρνητικές επιπτώσεις της γυάλινης ινών στην εξαγωγή ηλεκτρομαγνητικών κυμάτωνΑυτή η καινοτόμος σύνθεση έχει σχεδιαστεί για να μειώνει σημαντικά τις διηλεκτρικές απώλειες, ενισχύοντας παράλληλα τη σταθερότητα των διαστάσεων.που καθιστά το υλικό κατάλληλο για διάφορες εφαρμογές.
Τα βασικά πλεονεκτήματα του F4BTMS1000 περιλαμβάνουν βελτιωμένη ηλεκτρική αντοχή και θερμική αγωγιμότητα, καθώς και χαμηλό συντελεστή θερμικής διαστολής.Αυτά τα χαρακτηριστικά εξασφαλίζουν σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας και αυξημένη χρησιμότητα σε ευρύ φάσμα συχνοτήτωνΕπιπλέον, το RTF χαλκό με χαμηλή τραχύτητα ενσωματώνεται στη σειρά F4BTMS, μειώνοντας περαιτέρω την απώλεια των αγωγών και παρέχοντας εξαιρετική αντοχή στο φλοιό,που επιτρέπουν τη συμβατότητα τόσο με βάσεις χαλκού όσο και με βάσεις αλουμινίου.
Βασικά χαρακτηριστικά του F4BTMS1000
Δηλεκτρική σταθερά (Dk): Το F4BTMS1000 διαθέτει Dk 10,2 στα 10GHz, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας όπου η ακριβής μετάδοση σήματος είναι κρίσιμη.
Παράγοντας διάσπασης: Με τιμές 0,0020 στα 10GHz και 0,0023 στα 20GHz, το PCB ελαχιστοποιεί την απώλεια ενέργειας κατά τη διάρκεια της λειτουργίας.
Συντελεστής θερμικής διαστολής (CTE): Οι τιμές CTE των 16 ppm/°C (άξονας X), 18 ppm/°C (άξονας Y) και 32 ppm/°C (άξονας Z) εξασφαλίζουν σταθερότητα σε ευρύ εύρος θερμοκρασιών από -55°C έως 288°C.
Χαμηλός θερμικός συντελεστής Dk: σε -320 ppm/°C, αυτό το χαρακτηριστικό εγγυάται σταθερή απόδοση υπό διακυμάνσεις θερμοκρασίας, ενισχύοντας την αξιοπιστία του σχεδιασμού.
Υψηλή θερμική αγωγιμότητα: Με 0,81 W/mk, αυτό το PCB προάγει την αποτελεσματική διάχυση της θερμότητας, κρίσιμη για τη διατήρηση βέλτιστων συνθηκών λειτουργίας.
Χαμηλή απορρόφηση υγρασίας: Με ποσοστό απορρόφησης υγρασίας 0,03%, το F4BTMS1000 έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε υγρά περιβάλλοντα.
Προδιαγραφές κατασκευής
Το F4BTMS1000 PCB διαθέτει μια ανθεκτική ακαμψή κατασκευή δύο στρωμάτων με τις ακόλουθες προδιαγραφές:
Διάταξη χαλκού 1: 35 μm
Σημείο F4BTMS1000: 6,35 mm (250 mil)
Διάταξη χαλκού 2: 35 μm
Οι διαστάσεις της πλακέτας είναι 98 mm x 98 mm (± 0,15 mm), με τελικό πάχος 6,4 mm. Ένα τελικό βάρος χαλκού 1,4 mils καθορίζεται για τα εξωτερικά στρώματα, εξασφαλίζοντας τη βέλτιστη αγωγιμότητα.
Επιπρόσθετες λεπτομέρειες κατασκευής
Ελάχιστο ίχνος / χώρος: 6/6 mils
Ελάχιστο μέγεθος τρύπας: 0,6 mm
Δυνατότητα εκτόξευσης:
Επιφάνεια: Γυμνό χαλκό, παρέχει εξαιρετική αγωγιμότητα.
Ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
Διασφάλιση ποιότητας και πρότυπα
Η κατασκευή διεξάγεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας ένα μέτριο επίπεδο αξιοπιστίας κατάλληλο για διάφορες εφαρμογές.Αυτή η δέσμευση για την ποιότητα εγγυάται ότι κάθε PCB F4BTMS1000 πληροί αυστηρά κριτήρια απόδοσης, παρέχοντας ηρεμία στους πελάτες σε κρίσιμες βιομηχανίες.
Τυπικές εφαρμογές
Το F4BTMS1000 PCB είναι ιδανικό για μια ποικιλία εφαρμογών υψηλής αξιοπιστίας, συμπεριλαμβανομένων:
Εργαλεία αεροδιαστημικού τομέα:Είναι απαραίτητο για εξοπλισμό χώρου και καμπίνας που απαιτεί σταθερή απόδοση σε ακραίες συνθήκες.
Εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων:Ιδανικό για προηγμένα εξαρτήματα μικροκυμάτων, εξασφαλίζοντας ακεραιότητα σήματος και ελάχιστη απώλεια.
Στρατιωτικό ραντάρ:Σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις ακρίβειας των στρατιωτικών εφαρμογών.
Δίκτυα τροφοδοσίας και ευαίσθητες σε φάση κεραίες:Ιδανικό για κεραίες φάσης και δορυφορικές επικοινωνίες.
Συμπεράσματα
Το F4BTMS1000 PCB αντιπροσωπεύει ένα σημαντικό άλμα προς τα εμπρός στην τεχνολογία PCB, συνδυάζοντας προηγμένα υλικά και αυστηρές διαδικασίες κατασκευής για να προσφέρει απαράμιλλη απόδοση και αξιοπιστία.Άλλες συσκευές για την κατασκευή ηλεκτρικών συλλεκτών, στρατιωτικών ή τηλεπικοινωνιών, αυτό το PCB είναι σχεδιασμένο για να ανταποκριθεί στις προκλήσεις της σύγχρονης ηλεκτρονικής.
