Υλικό βάσεων: | RO4350B | ||
---|---|---|---|
Επισημαίνω: | ENIG πολυ PCB στρώματος,PCB στρώματος 1.88mm πολυ,1.88mm πίνακας 3 PCB στρώματος |

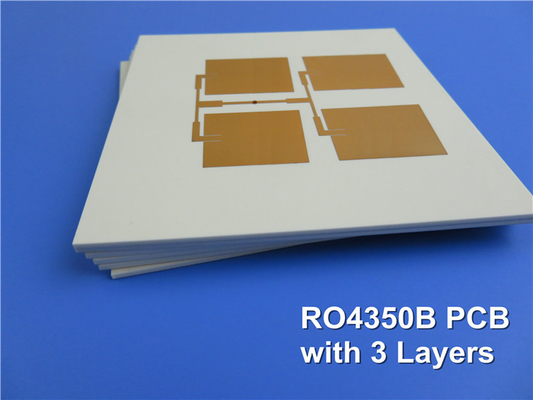

PCB 3 επιπέδων υψηλής συχνότητας Ενσωματωμένο σε 60mil RO4350B και 6,6mil RO4350B με ENIG για ασύρματο ενισχυτή
(Τα PCB είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Τα πολυστρωματικά PCB υψηλής συχνότητας κατασκευάζονται από όλο το υλικό υψηλής συχνότητας, συμπεριλαμβανομένης της κόλλας prepreg.Για παράδειγμα, ένα PCB RO4350B 4 στρώσεων είναι μια ένωση 2 πυρήνων υποστρωμάτων RO4350B.Όπως είναι γνωστό σε όλους, υπάρχουν 8 πυρήνες στην οικογένεια RO4350B, δηλαδή 4mil (0,101mm) έως 60mil (1,524mm).
Επομένως, είναι πολύ ενδιαφέρον ότι η στοίβαξη 4 στρώσεων μπορεί να γίνει με πολλούς διαφορετικούς τρόπους.
Αυτό το PCB υψηλής συχνότητας 3 επιπέδων είναι χτισμένο σε 2 πυρήνες RO4350B και ένα στρώμα χαλκού είναι χαραγμένο, αφήνοντας 3 στρώματα ανοιχτά.
Η δομή είναι ένα φύλλο 60mil RO4350B συν 4mil RO4450F prepreg και συνδυασμένο 6,6mil RO4350B.Η σανίδα είναι τετράγωνη με 110mm x 110mm, με εμβαπτιζόμενα χρυσά φινιρίσματα σε τακάκια.Είναι 20 τεμάχια συσκευασμένα για αποστολή και χρησιμοποιούνται για ασύρματο ενισχυτή.
Ακολουθεί η πραγματική αξία στη μηχανολογική κατασκευή.
Χαρακτηριστικά και οφέλη
1) Εξαιρετική απόδοση υψηλής συχνότητας λόγω χαμηλής διηλεκτρικής ανοχής και απώλειας.
2) Η μείωση της απώλειας σήματος σε εφαρμογές υψηλής συχνότητας ικανοποιεί τις ανάγκες ανάπτυξης της τεχνολογίας επικοινωνιών.
3) Επαγγελματίες και έμπειροι μηχανικοί ελέγχουν τα αρχεία παραγωγής σας
4) Χωρίς ταλαιπωρία, one-to-one εξυπηρέτηση μετά την πώληση.
5) UL, ISO14001, IAFT16949 πιστοποιημένο εργοστάσιο.
Εφαρμογήμικρό
Ενισχυτής, Συνδυαστής κεραίας, Μετατροπέας συχνότητας, Ενισχυτής κορμού, Μονάδα RF, Διαχωριστής ισχύος, Μπλοκ χαμηλού θορύβου, κεραία 4G
Παράμετρος και φύλλο δεδομένων
ΜΕΓΕΘΟΣ PCB | 110 x 110mm=1ΤΕΜ |
ΤΥΠΟΣ ΠΙΝΑΚΑΣ | Πολυστρωματικό PCB |
Αριθμός στρωμάτων | 3 στρώσεις |
Εξαρτήματα επιφανειακής βάσης | ΝΑΙ |
Μέσα από εξαρτήματα τρύπας | ΝΑΙ |
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ | χαλκός ------- 35μm(1 oz)+πλάκα TOP στρώμα |
RO4350B 60mil (1.524mm) | |
χαλκός ------- 35μm | |
Prepreg RO4450F 4mil (0,102mm) | |
χαλκός ------- 0μm | |
RO4350B 6,6 mil (0,167 mm) | |
χαλκός ------- 35µm(1oz) + πλάκα BOT Layer | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστο ίχνος και χώρος: | 4 εκατ. / 4 εκατ |
Ελάχιστες / Μέγιστες οπές: | 0,4 mm / 3,5 mm |
Αριθμός διαφορετικών οπών: | 12 |
Αριθμός οπών διάνοιξης: | 124 |
Αριθμός φρεζαρισμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών αποκοπών: | ΟΧΙ |
Έλεγχος σύνθετης αντίστασης: | όχι |
Αριθμός χρυσού δακτύλου: | 0 |
ΥΛΙΚΟ ΤΑΙΝΙΟΥ | |
Εποξειδικό γυαλί: | RO4350B Tg280℃, er<3,48, Rogers Corp |
Τελικό φύλλο εξωτερικού: | 1 ουγκιά |
Τελικό φύλλο εσωτερικού: | 1 ουγκιά |
Τελικό ύψος PCB: | 1,88 mm ±10% |
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ | |
Φινίρισμα Επιφανείας | Χρυσός εμβάπτισης |
Μάσκα συγκόλλησης Εφαρμογή σε: | N/A |
Χρώμα μάσκας συγκόλλησης: | N/A |
Τύπος μάσκας συγκόλλησης: | N/A |
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ | Δρομολόγηση |
ΒΑΘΜΟΛΟΓΗΣΗ | |
Side of Component Legend | N/A |
Color of Component Legend | N/A |
Όνομα ή λογότυπο κατασκευαστή: | N/A |
ΜΕΣΩ | Με επιμεταλλωμένη τρύπα (PTH), ελάχιστο μέγεθος 0,4 mm. |
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ | Έγκριση UL 94-V0 MIN. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
Διάσταση περιγράμματος: | 0,0059" |
Επιμετάλλωση σανίδας: | 0,0029" |
Ανοχή τρυπήματος: | 0,002" |
ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ | αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ |
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ | Παγκοσμίως, Παγκοσμίως. |
ΜαςΠολιτική ποιότητας
Η Bicheng έχει αναπτύξει μια σειρά διαδικασιών διαχείρισης και προσεγγίσεων για να διασφαλίσει ότι τα PCB συμμορφώνονται με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της επιλογής των προμηθευτών, της επιθεώρησης σε εξέλιξη (WIP), της εξερχόμενης επιθεώρησης παράδοσης και της εξυπηρέτησης πελατών κ.λπ.
Αξιολόγηση και Έλεγχος Προμηθευτών
Οι προμηθευτές πρέπει να αξιολογούνται από την Bicheng.Επιπλέον, η Bicheng θα αξιολογεί και θα κατατάσσει τους προμηθευτές κάθε χρόνο για να εγγυηθεί ότι τα υλικά που παρέχονται πληρούν τις απαιτήσεις της Bicheng.Επιπλέον, η Bicheng αναπτύσσει συνεχώς προμηθευτές και τους εποπτεύει για τη βελτίωση της ποιότητας και της διαχείρισης περιβάλλοντος με βάση τα συστήματα ISO9001 & ISO14001.
Αξιολόγηση Συμβολαίου
Η Bicheng θα εξετάσει και θα επαληθεύσει τις απαιτήσεις του πελάτη για να βεβαιωθεί ότι έχουμε τη δυνατότητα να ικανοποιήσουμε τις απαιτήσεις των πελατών, συμπεριλαμβανομένων των προδιαγραφών, της παράδοσης και άλλων απαιτήσεων πριν αποδεχθούμε μια παραγγελία.
Δημιουργία, έλεγχος και έλεγχος δεδομένων παραγωγής.
Όταν τα δεδομένα σχεδιασμού και οι προδιαγραφές των πελατών παρέχονται στο τμήμα αγοράς μας, η Bicheng πρέπει να επαληθεύσει όλες τις απαιτήσεις.Στη συνέχεια, μετατρέψτε τα δεδομένα σχεδίασης σε δεδομένα παραγωγής μέσω CAM.Τέλος, δημιουργείται μια εντολή κατασκευής (MI) σύμφωνα με την πραγματική διαδικασία κατασκευής και τις τεχνολογίες για το τμήμα κατασκευής ως βάση για την πραγματική κατασκευή.Το MI πρέπει να ελεγχθεί από ανεξάρτητους μηχανικούς και μηχανικούς QA πριν από την έκδοση.
Έλεγχος ποιότητας εισερχόμενου υλικού
Όλα τα υλικά πρέπει να επιθεωρούνται πριν από την αποθήκευση.Καθιερώσαμε μια σειρά από αυστηρές διαδικασίες επιθεώρησης και οδηγίες για τον έλεγχο των εισερχόμενων υλικών.Επιπλέον, διάφορα όργανα και συσκευές ακριβούς επιθεώρησης εγγυώνται την ικανότητα να κρίνουμε το υλικό αγαθό ή όχι.Εκδίδουμε υλικό με την αρχή πρώτος στην πρώτη έξοδο και δίνουμε "συναγερμό" για το υλικό που θα φτάσει στη διάρκεια ζωής για να διασφαλίσουμε ότι τα υλικά έχουν εξαντληθεί πριν από τη λήξη.
