6 στρώσεων MT77 PCB Ultra Low Loss resin plugging Blind Vias Circuit

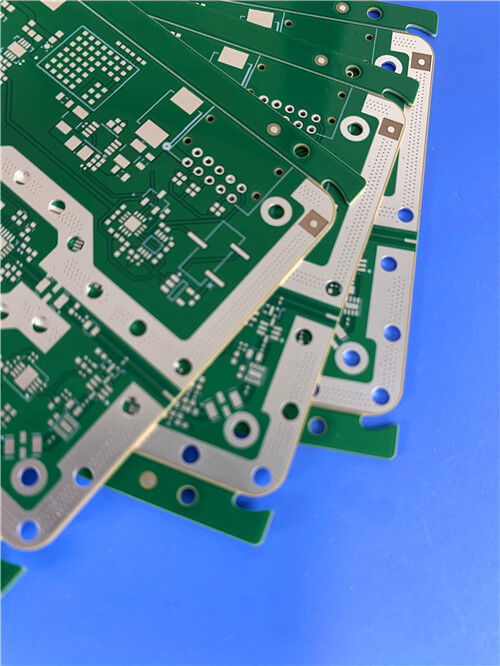

Αυτή η πλακέτα 6 επιπέδων MT77 Astra PCB είναι μια πλακέτα κυκλώματος υψηλής συχνότητας κορυφαίας ποιότητας εξαιρετικά χαμηλών απωλειών, σχεδιασμένη για εφαρμογές ραδιοσυχνοτήτων υψηλής ακρίβειας και μικροκυμάτων. Κατασκευασμένο με τρία τεμάχια ελασμάτων πυρήνα MT77 Astra 0,127 mm και ταιριαστό prepreg MT77 Astra, αυτό το προσαρμοσμένο PCB υψηλής συχνότητας προσφέρει τελικό πάχος πλακέτας 0,994 mm. Υιοθετεί μια επαγγελματική υβριδική δομή χαλκού με εσωτερικά στρώματα χαλκού 0,5 oz για δρομολόγηση λεπτής γραμμής και 1 ουγκιά εξωτερικά στρώματα χαλκού για σταθερή μετάδοση σήματος υψηλής συχνότητας.

Με φινίρισμα επιφάνειας Immersion Silver, πράσινη μάσκα συγκόλλησης και λευκή μεταξοτυπία, αυτό το PCB RF κατηγορίας αυτοκινήτου υιοθετεί προηγμένες βιομηχανικές διαδικασίες, συμπεριλαμβανομένης της απόφραξης ρητίνης G12 με πλήρη πλήρωση με ηλεκτρολυτική επιμετάλλωση και προσαρμοσμένων τυφλών L1-L2, L5-L6. Πλήρως συμβατό με τη ροή εργασιών κατασκευής FR-4, τη διάταξη HDI και το σχεδιασμό VIPPO, το PCB 6 επιπέδων MT77 Astra διαθέτει εξαιρετικά χαμηλή απώλεια 0,0017 Df και σταθερή απόδοση Dk σε ευρεία θερμοκρασία. Ως οικονομική εναλλακτική λύση σε ακριβά υποστρώματα μικροκυμάτων PTFE, χρησιμοποιείται ευρέως για ραντάρ αυτοκινήτων, κεραίες μεγάλης εμβέλειας και εμπορικές συσκευές επικοινωνίας μικροκυμάτων, πιστοποιημένες με UL E41625 και συμμόρφωση RoHS.

Τι είναι το MT77 Astra; Υλικό PCB υψηλής συχνότητας χαμηλής απώλειας

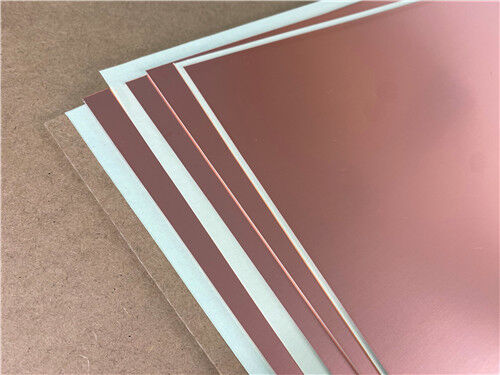

Το MT77 Astra είναι ένα επαγγελματικό θερμοσκληρυνόμενο πολυστρωματικό υλικό υψηλής συχνότητας προσαρμοσμένο για σύγχρονα εμπορικά σχέδια PCB ραδιοσυχνοτήτων ραδιοσυχνοτήτων, μικροκυμάτων και ραντάρ αυτοκινήτων. Αυτό το υπόστρωμα υψηλής απόδοσης διατηρεί εξαιρετικά σταθερή διηλεκτρική σταθερά (Dk) σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +140°C και υποστηρίζει λειτουργία υψηλής συχνότητας της ζώνης W. Διαφορετικό από τα συμβατικά υλικά PCB υψηλών απωλειών, το MT77 Astra εξαλείφει τη μετατόπιση των ηλεκτρικών παραμέτρων κάτω από ακραίες αλλαγές θερμότητας και συχνότητας, διασφαλίζοντας συνεπή και αξιόπιστη έξοδο κυκλώματος σε πολύπλοκα περιβάλλοντα εργασίας.

Με εξαιρετικά χαμηλό συντελεστή διάχυσης Df=0,0017, το MT77 Astra ελαχιστοποιεί αποτελεσματικά την εξασθένηση σήματος υψηλής συχνότητας και την απώλεια μετάδοσης, παρέχοντας ηλεκτρική απόδοση σε επίπεδο μικροκυμάτων με πολύ χαμηλότερο κόστος παραγωγής από τα υλικά PTFE. Αυτό το πολυστρωματικό υλικό υψηλής συχνότητας διαθέτει εξαιρετική ικανότητα κατασκευής, πλήρη συμβατότητα διαδικασίας FR-4, ανώτερη σταθερότητα διαστάσεων και προσαρμοστικότητα πολλαπλών ελασμάτων. Υποστηρίζοντας τη σμίκρυνση HDI, τη διασύνδεση οποιουδήποτε επιπέδου και τη δομική σχεδίαση VIPPO, το MT77 Astra είναι πλήρως συμβατό με συναρμολόγηση χωρίς μόλυβδο, πιστοποίηση UL και συμβατό με RoHS, ιδανικό για μαζική παραγωγή ηλεκτρονικών προϊόντων υψηλής τεχνολογίας ραδιοσυχνοτήτων.

Χαρακτηριστικά MT77 Astra PCB

Πλεονεκτήματα επεξεργασίας & κατασκευής PCB MT77 Astra

Σε σύγκριση με τα παραδοσιακά υποστρώματα υψηλής συχνότητας, το υλικό PCB MT77 Astra συνδυάζει κορυφαία ηλεκτρική απόδοση και εξαιρετική ικανότητα κατασκευής μαζικής παραγωγής, υποστηρίζοντας υψηλή ακρίβειαHDI πολυστρωματικό PCBκατασκευή με υψηλότερη απόδοση και χαμηλότερο κόστος:

Πλήρης συμβατότητα διαδικασίας FR-4: Δεν απαιτείται ειδικός εξοπλισμός. πλήρως προσαρμόσιμο στις τυπικές γραμμές παραγωγής FR-4, μειώνοντας αποτελεσματικά τα τεχνικά όρια και το κόστος κατασκευής για παραγωγή PCB υψηλής συχνότητας

Απόδοση πλαστικοποίησης υψηλής απόδοσης: Διαθέτει σύντομους κύκλους πλαστικοποίησης, υποστηρίζει επαναλαμβανόμενες διαδικασίες πολλαπλής πλαστικοποίησης και παρέχει εξαιρετική ροή ρητίνης και αποτέλεσμα πλήρωσης για πολύπλοκες δομές πολλαπλών στρώσεων

Απλοποιημένη ροή εργασιών μηχανικής κατεργασίας: Μειώνει τη φθορά του τρυπανιού κατά την επεξεργασία των οπών και εξαλείφει τις διαδικασίες αφαίρεσης επίχρισης πλάσματος, βελτιώνοντας σημαντικά την απόδοση παραγωγής και τον ρυθμό απόδοσης του τελικού προϊόντος

Ανώτερη σταθερότητα διαστάσεων: Διατηρεί σταθερή επιπεδότητα σανίδας και ακριβή ανοχή διαστάσεων μετά από επαναλαμβανόμενο θερμικό κύκλο, αποφεύγοντας την παραμόρφωση της πλακέτας και τα ελαττώματα κακής ευθυγράμμισης του στρώματος

Συμβατότητα προηγμένης σχεδίασης: Πλήρως συμβατό με διασύνδεση οποιουδήποτε επιπέδου, τεχνολογία σμίκρυνσης HDI και σχεδιασμό VIPPO, υποστηρίζοντας συμπαγή διάταξη PCB υψηλής συχνότητας υψηλής πυκνότητας

Πλήρεις προδιαγραφές 6 επιπέδων MT77 Astra PCB

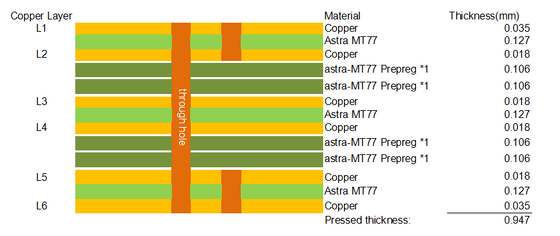

Δομή στοίβαξης PCB 6 επιπέδων MT77 Astra

Τεχνικές προδιαγραφές MT77 Astra Material

Προσαρμοσμένη υπηρεσία PCB & Διασφάλιση Ποιότητας

Μορφή έργου τέχνης:Υποστηρίζουμε τυπικά αρχεία σχεδίασης Gerber RS-274-X για προσαρμοσμένη κατασκευή PCB υψηλής συχνότητας MT77 Astra, διασφαλίζοντας ακριβή και επαναλαμβανόμενα αποτελέσματα κατασκευής για όλα τα έργα κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων.

Αυστηρός ποιοτικός έλεγχος:Όλα τα PCB 6 επιπέδων MT77 Astra συμμορφώνονται με τα πρότυπα IPC-Class-2. Κάθε έτοιμη πλακέτα υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή για την εξάλειψη των ανοιχτών/βραχυπρόθεσμων ελαττωμάτων και την εξασφάλιση σταθερής συνέπειας παρτίδας.

Παγκόσμια προσαρμοσμένη υπηρεσία:Παρέχουμε εξατομικευμένες λύσεις PCB μιας στάσης, συμπεριλαμβανομένων επαγγελματικών τεχνικών συμβουλών, εξατομικευμένων προσφορών και αποστολής σε όλο τον κόσμο για όλες τις παραγγελίες PCB.

Βασικές εφαρμογές PCB MT77

• Συστήματα Ραντάρ Αυτοκινήτων
• Κεραίες επικοινωνίας μεγάλης εμβέλειας
• Μονάδες κυκλώματος RF & μικροκυμάτων
• Ηλεκτρονικά υψηλής συχνότητας τοποθετημένα σε οχήματα
• Συσκευές υψηλών συχνοτήτων W-Band

Σύναψη

Αυτό το PCB 6 επιπέδων MT77 Astra Ultra-Low Loss RF είναι μια πλακέτα κυκλώματος μικροκυμάτων υψηλής απόδοσης βελτιστοποιημένη για ραντάρ αυτοκινήτων και συσκευές επικοινωνίας υψηλής συχνότητας. Με εξαιρετικά χαμηλό συντελεστή διάχυσης 0,0017, σταθερή διηλεκτρική απόδοση από -40°C έως +140°C και πλήρη συμβατότητα διεργασιών FR-4, προσφέρει απόδοση ραδιοσυχνοτήτων σε επίπεδο PTFE με χαμηλότερο κόστος κατασκευής. Εξοπλισμένο με βύσμα ρητίνης G12, τυφλό ακριβείας μέσω δομής και σχεδιασμό υβριδικού πάχους χαλκού, αυτό το πιστοποιημένο PCB υψηλής συχνότητας είναι η ιδανική οικονομική αντικατάσταση για εισαγόμενα υποστρώματα μικροκυμάτων, κατάλληλο για μαζική παραγωγή ραντάρ αυτοκινήτων υψηλής τεχνολογίας, κεραίας μεγάλης εμβέλειας και ηλεκτρονικών προϊόντων μικροκυμάτων ακριβείας.
