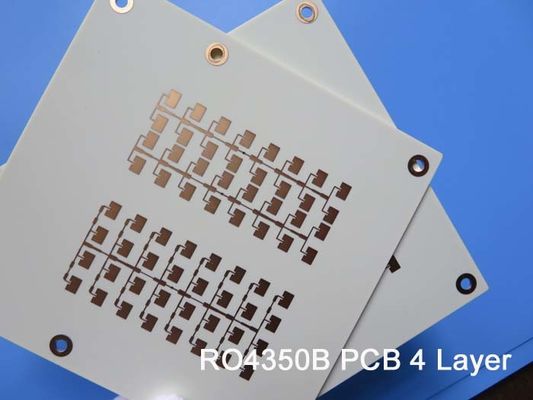

Υψηλό PCB 0.82mm Rogers 4350 TG πολυστρωματική αντίσταση χαμηλής θερμοκρασίας πινάκων PCB

Υψηλό PCB 0.82mm Rogers 4350 TG πολυστρωματική αντίσταση χαμηλής θερμοκρασίας πινάκων PCB

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-064.V1.0
Υλικό βάσεων:
RO4350B
Αρίθμηση στρώματος:
4 στρώματα
Πάχος PCB:
0.82mm
Μέγεθος PCB:
85 Χ 100mm=1PCS
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

IATF16949 πολυστρωματικός πίνακας PCB

,

πίνακας PCB 0.82mm πολυστρωματικός

,

πίνακας κυκλωμάτων 0.82mm πολυστρωματικός τυπωμένος

Περιγραφή προϊόντος



4 PCB υψηλής συχνότητας στρώματος 6,6 Mil RO4350B και 10 Mil RO4350B για το σύστημα ραντάρ

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Η πολυστρωματική υψηλή συχνότητα PCBs γίνεται από όλο το υλικό υψηλής συχνότητας συμπεριλαμβανομένης της κόλλας prepreg. Παραδείγματος χάριν, ένα PCB 4 στρωμάτων RO4350B είναι μια ένωση 2 πυρήνων των υποστρωμάτων RO4350B. Όπως είναι γνωστός σε όλοι, υπάρχουν 8 πυρήνες στην οικογένεια RO4350B, δηλ. 4mil (0.101mm) σε 60mil (1.524mm).



Υψηλό PCB 0.82mm Rogers 4350 TG πολυστρωματική αντίσταση χαμηλής θερμοκρασίας πινάκων PCB 0



Έτσι είναι πολύ ενδιαφέρον ότι stack-up 4 στρωμάτων μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους.



Σήμερα μιλήσαμε είμαστε ένα PCB υψηλής συχνότητας 4 στρωμάτων RO4350B που στηρίχτηκε στο υπόστρωμα 6.6mil και 10mil RO4350B για την εφαρμογή του συστήματος ραντάρ. Αυτός ο πίνακας RF έχει ένα πάχος 0.82mm με μια ελάχιστη διαδρομή 4mil και το χάσμα 5mil. Αυτό είναι ένα καθαρό πολυστρωματικό PCB υψηλής συχνότητας με RO4450B ως διηλεκτρικό prepreg. Άλλες προδιαγραφές είναι άσπρες πέρα από την πράσινη μάσκα ύλης συγκολλήσεως, χρυσός βύθισης που καλύπτεται στα μαξιλάρια. Ο ολόκληρος πίνακας παρέχεται 1 επάνω ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 επιτροπές συσκευάζονται για την αποστολή. Εδώ είναι η λεπτομέρεια stack-up:

Υψηλό PCB 0.82mm Rogers 4350 TG πολυστρωματική αντίσταση χαμηλής θερμοκρασίας πινάκων PCB 1



Χαρακτηριστικά γνωρίσματα και οφέλη

1) Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας

2) Καλή αντίσταση υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας (- 192℃-260℃)

3) Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%

4) Παράδοση εγκαίρως: >98%

5) Ποσοστό καταγγελίας πελατών: <1>



Υψηλό PCB 0.82mm Rogers 4350 TG πολυστρωματική αντίσταση χαμηλής θερμοκρασίας πινάκων PCB 2



Εφαρμογές

Vario-συζευκτήρας, πύργος-τοποθετημένος ενισχυτής, ενισχυτής δύναμηςακουστικοί αισθητήρες ανίχνευσης, διακόπτες RF,





Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 85 Χ 100mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πολυστρωματικό PCB
Αριθμός στρωμάτων 4 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
Διηλεκτρικό RO4350B 0.168mm (6,6 mil)
Χαλκός - 35um (1oz)
  Διηλεκτρικό RO4350F 0.203mm (8 mil)
  Χαλκός - 35um (1oz)
  Διηλεκτρικό RO4450B 0.254mm (10 mil)
  Χαλκός -35um (1oz) + κατώτατο στρώμα πιάτων
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 4 mil/5 mil
Ελάχιστες/μέγιστες τρύπες: 0,25 χιλ./2,0 χιλ.
Αριθμός διαφορετικών τρυπών: 5
Αριθμός τρυπών τρυπανιών: 175
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 3
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B Tg280℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό: 1,5 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1 oz
Τελικό ύψος του PCB: 0,82 χιλ. ±0.1mm
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.25mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.
