Πολυ PCB Rogers 4350 στρώματος πίνακας κυκλωμάτων 2.1mm 1oz RF

MOQ:	1PCS
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-066.V1.0

Υλικό βάσεων:

RO4350B

Επισημαίνω:

1oz πολυ PCB στρώματος

PCB στρώματος 2.1mm πολυ

1oz πίνακας κυκλωμάτων RF

Περιγραφή προϊόντος

4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα

Αυτό το PCB 4 στρωμάτων RF στηρίζεται σε 60mil RO4350B και 10mil RO4350B για την εφαρμογή του UHF συζευκτήρα. Εξετάστε stack-up.

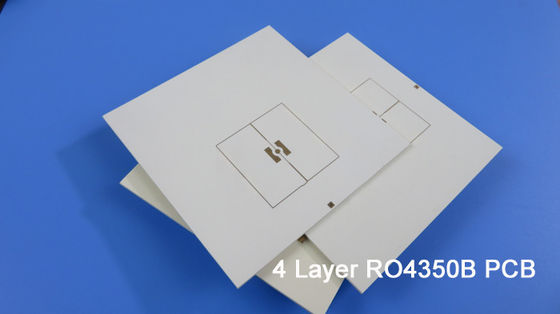

Πολυ PCB Rogers 4350 στρώματος πίνακας κυκλωμάτων 2.1mm 1oz RF 0

Τα υλικά βάσεων είναι πυρήνας 60mil RO4350B και πυρήνας 10mil RO4350B συν 4mil RO4450F prepreg. Υπάρχει (1oz) χαλκός 35 μm σε κάθε στρώμα με το τελικό ύψος 2.1mm πυκνά. Τα μαξιλάρια είναι χρυσός βύθισης που καλύπτεται. Τρυπιέται με τρυπάνι πίσω μέσω από τον πυρήνα 10mil. Η πίσω διάτρηση μπορεί να μειώσει την παρέμβαση θορύβου και να βελτιώσει την ακεραιότητα σημάτων. Η χρησιμοποίηση της πίσω διάτρησης μείωσε επιτυχώς τη δυσκολία της επεξεργασίας PCB και απέφυγε τη χρήση του θαμμένου /blind μέσω.

Πολυ PCB Rogers 4350 στρώματος πίνακας κυκλωμάτων 2.1mm 1oz RF 1

Χαρακτηριστικά γνωρίσματα και οφέλη

1) RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας

2) RO4350B το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές

3) Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%

4) Εστίαση στις μικρές batch και μέση παραγωγή όγκου

5) Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας

Εφαρμογές

Κεραία, φίλτρο παρέμβασης, υγιής επαγωγή διακοπτών ελέγχου, ενισχυτής κορμών κ.λπ.

ΜΈΓΕΘΟΣ PCB	91 Χ 98mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων	Πολυστρωματικό PCB, PCB 4 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um ΤΟΠ στρώμα +plate (1oz)
	RO4350B 60 mil
	χαλκός - MidLayer 1
	RO4450F 4 mil
	χαλκός - MidLayer 2
	RO4350B 10 mil
	χαλκός - 35um (1oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	10mil/10mil
Ελάχιστες/μέγιστες τρύπες:	0.3/3.21mm
Αριθμός διαφορετικών τρυπών:	5
Αριθμός τρυπών τρυπανιών:	1680
Αριθμός αλεσμένων αυλακώσεων:	1
Αριθμός εσωτερικών διακοπών:	1
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	Rogers RO4350B (πυρήνας 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54)
Τελικό φύλλο αλουμινίου εξωτερικό:	1.5oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1oz
Τελικό ύψος του PCB:	2.1mm ±10%
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (νικέλιο 71,1%) 2µ» άνω των 100µ» βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	Στρώμα κορυφών και κατώτατων σημείων
Χρώμα μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), μέσω ανοικτού
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Πολυ PCB Rogers 4350 στρώματος πίνακας κυκλωμάτων 2.1mm 1oz RF 2
