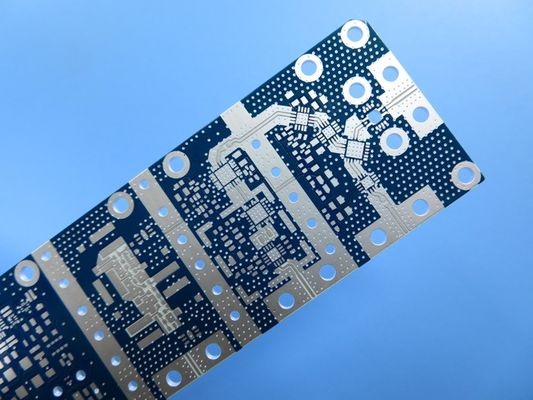

UL 1.1mm Rogers 4003 ασημένια PCB βύθισης 4 τυπωμένος στρώμα πίνακας κυκλωμάτων

UL 1.1mm Rogers 4003 ασημένια PCB βύθισης 4 τυπωμένος στρώμα πίνακας κυκλωμάτων

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-074.V1.0
Υλικό βάσεων:
Υβριδικό υλικό Rogers RO4003C +FR4
Αρίθμηση στρώματος:
4 στρώματα
Πάχος PCB:
1.1mm
Μέγεθος PCB:
140 X 35 mm=1PCS
Μάσκα ύλης συγκολλήσεως:
Μπλε
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Ασήμι βύθισης
Επισημαίνω:

UL ασημένιο PCB βύθισης

,

ασημένιο PCB βύθισης 1.1mm

,

1.1mm 4 τυπωμένος στρώμα πίνακας κυκλωμάτων

Περιγραφή προϊόντος



4 υβριδικό PCB στρώματος που στηρίζεται σε 8mil 0.203mm RO4003C και FR-4 για συγχρονισμένος - κεραίες σειράς

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Σήμερα θα δούμε έναν τύπο του υβριδικού PCB 4 στρωμάτων που στηρίζεται σε 0.203mm (8mil) RO4003C και FR-4 για την εφαρμογή του εξασθενητή. Είναι 1,1 χιλ. παχύ με την μπλε μάσκα ύλης συγκολλήσεως και το ασήμι βύθισης στα μαξιλάρια. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.



Δείτε stack-up.

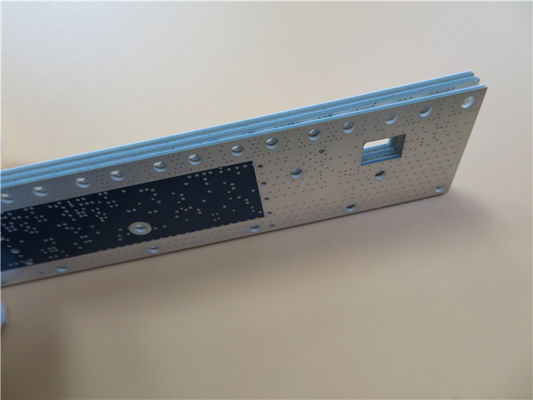

UL 1.1mm Rogers 4003 ασημένια PCB βύθισης 4 τυπωμένος στρώμα πίνακας κυκλωμάτων 0



Το στρώμα 1 στο στρώμα 2 είναι ο πυρήνας RO4003C, κατόπιν το αριστερό είναι υλικό FR-4. Οι πίνακες είναι μέσω των τρυπών.



Δείτε το μικροϋπολογιστής-τμήμα.

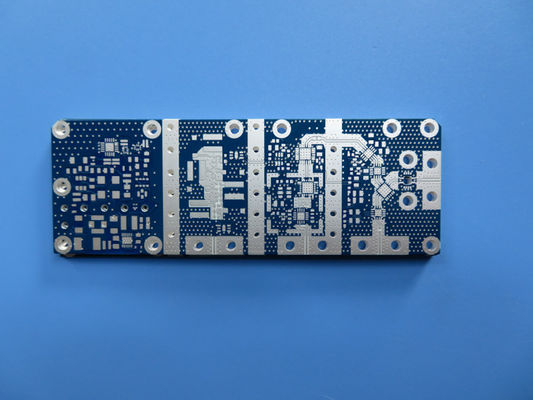

UL 1.1mm Rogers 4003 ασημένια PCB βύθισης 4 τυπωμένος στρώμα πίνακας κυκλωμάτων 1

Χαρακτηριστικά γνωρίσματα και οφέλη

1) RO4003C εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.

2) Βελτίωση απόδοσης ακεραιότητας σημάτων άνω του σωρός-UPS με όλο τον πίνακα FR4

3) Θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης, δοκιμή κ.λπ. AOI.

4) Κανένα MOQ

5) Τα πεπειραμένα πρόσωπα πωλήσεων παρέχουν τις ειδικευμένες εξυπηρετήσεις πελατών.

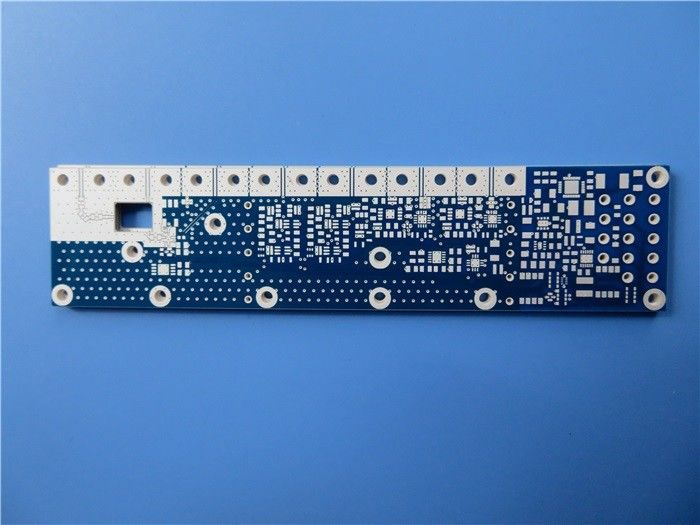

UL 1.1mm Rogers 4003 ασημένια PCB βύθισης 4 τυπωμένος στρώμα πίνακας κυκλωμάτων 2



Εφαρμογές

Πομποδέκτης RF, διαιρέτης δύναμης, LNB, εξασθενητής, κατευθυντικός συζευκτήρας, Photocoupler



Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 140 X 35 mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πολυστρωματικό PCB
Αριθμός στρωμάτων 4 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um ΤΟΠ στρώμα
RO4003C 0.203mm
χαλκός - 35um (1oz) MidLayer 1
FR-4 0.5mm
χαλκός - 35um (1oz) MidLayer 2
FR-4 0.2mm
χαλκός - 35um στρώμα BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 7,8 mil/4,4 mil
Ελάχιστες/μέγιστες τρύπες: 0,3 χιλ./2,5 χιλ.
Αριθμός διαφορετικών τρυπών: 4
Αριθμός τρυπών τρυπανιών: 91
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: Υβριδικό υλικό Rogers RO4003C +FR4
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1 oz
Τελικό ύψος του PCB: 1,1 χιλ. ±0.11
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Ασήμι βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Μπλε, ksm-6189bl04/ksm-19H01
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου Αριθ.
Χρώμα του συστατικού μύθου Αριθ.
Όνομα ή λογότυπο κατασκευαστών: Αριθ.
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.
