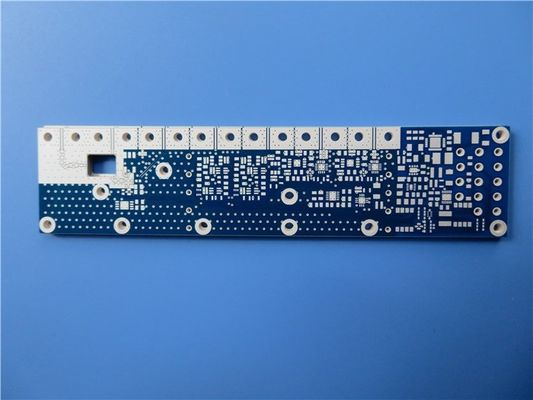

UL 1.1mm Rogers 4003C PCB βύθισης σε ασήμι 4-στρωματικό τυπωμένο κύκλωμα

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ελαχιστοποιήσεις με επικάλυψη χαλκού

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

UL 1.1mm Rogers 4003C PCB βύθισης σε ασήμι 4-στρωματικό τυπωμένο κύκλωμα

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-074.V1.0

Υλικό Βάσης:

Υβριδικό υλικό Rogers RO4003C +FR4

Αρίθμηση στρώματος:

4 στρώματα

Πάχος PCB:

1,1 χιλιοστά

Μέγεθος PCB:

140 x 35 mm=1 ΤΕΜ

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

Φινίρισμα επιφάνειας:

Ασημί βύθισης

Επισημαίνω:

UL ασημένιο PCB βύθισης

ασημένιο PCB βύθισης 1.1mm

1.1mm 4 τυπωμένος στρώμα πίνακας κυκλωμάτων

Περιγραφή προϊόντος

4 Layer Hybrid PCB Κατασκευασμένο σε 8mil 0.203mm RO4003C και FR-4 για Κεραίες Phased Array

(Τα PCB είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Σήμερα θα δούμε έναν τύπο 4 στρώσεων υβριδικού PCB κατασκευασμένο σε 0.203mm (8mil) RO4003C και FR-4 για την εφαρμογή εξασθενητή. Έχει πάχος 1,1 mm με μπλε μάσκα συγκόλλησης και βύθιση ασημιού στα pads. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 25 πλακέτες συσκευάζονται για αποστολή.

Ας δούμε τη στοίβαξη.

UL 1.1mm Rogers 4003C PCB βύθισης σε ασήμι 4-στρωματικό τυπωμένο κύκλωμα 0

Το στρώμα 1 έως το στρώμα 2 είναι ο πυρήνας RO4003C, μετά το αριστερό είναι υλικό FR-4. Οι πλακέτες είναι μέσω οπών.

Ας δούμε τη μικρο-τομή.

UL 1.1mm Rogers 4003C PCB βύθισης σε ασήμι 4-στρωματικό τυπωμένο κύκλωμα 1

Χαρακτηριστικά και Πλεονεκτήματα

1) Το RO4003C παρουσιάζει σταθερή διηλεκτρική σταθερά σε ένα ευρύ φάσμα συχνοτήτων. Αυτό το καθιστά ιδανικό υπόστρωμα για εφαρμογές ευρείας ζώνης.

2) Βελτίωση της απόδοσης της ακεραιότητας του σήματος σε σχέση με τις στοίβες με όλες τις πλακέτες FR4

3) Δοκιμή θερμικής καταπόνησης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και δοκιμή ιοντικής μόλυνσης, δοκιμή AOI κ.λπ.

4) Όχι MOQ

5) Έμπειροι πωλητές παρέχουν εξειδικευμένες υπηρεσίες πελατών.

UL 1.1mm Rogers 4003C PCB βύθισης σε ασήμι 4-στρωματικό τυπωμένο κύκλωμα 2

Εφαρμογήs

Πομποδέκτης RF, Διαχωριστής ισχύος, LNB, Εξασθενητής, Κατευθυντικός συζεύκτης, Φωτοσυζεύκτης

Παράμετρος και Δελτίο δεδομένων

ΜΕΓΕΘΟΣ PCB	140 x 35 mm=1PCS
ΤΥΠΟΣ ΠΛΑΚΕΤΑΣ	Multilayer PCB
Αριθμός στρώσεων	4 στρώσεις
Επιφανειακά εξαρτήματα	ΝΑΙ
Εξαρτήματα μέσω οπών	ΝΑΙ
ΣΤΟΙΒΑΞΗ ΣΤΡΩΣΕΩΝ	χαλκός ------- 35um TOP layer
	RO4003C 0.203mm
	χαλκός ------- 35um(1oz) MidLayer 1
	FR-4 0.5mm
	χαλκός ------- 35um(1oz) MidLayer 2
	FR-4 0.2mm
	χαλκός ------- 35um BOT layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστη γραμμή και διάστημα:	7.8 mil / 4.4 mil
Ελάχιστες / Μέγιστες οπές:	0.3 mm / 2.5 mm
Αριθμός διαφορετικών οπών:	4
Αριθμός οπών διάτρησης:	91
Αριθμός αλεσμένων σχισμών:	0
Αριθμός εσωτερικών εγκοπών:	0
Έλεγχος σύνθετης αντίστασης:	όχι
Αριθμός χρυσών δακτύλων:	0
ΥΛΙΚΟ ΠΛΑΚΕΤΑΣ
Γυαλί εποξειδικό:	Rogers RO4003C + υβριδικό υλικό FR4
Τελικό φύλλο εξωτερικό:	1 oz
Τελικό φύλλο εσωτερικό:	1 oz
Τελικό ύψος PCB:	1.1 mm ±0.11
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα επιφάνειας	Βύθιση ασημιού
Μάσκα συγκόλλησης Εφαρμογή σε:	TOP και Bottom, 12micron Minimum
Χρώμα μάσκας συγκόλλησης:	Μπλε, KSM-6189BL04/KSM-19H01
Τύπος μάσκας συγκόλλησης:	LPSM
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΣΗΜΑΝΣΗ
Πλευρά του θρύλου εξαρτήματος	ΟΧΙ
Χρώμα του θρύλου εξαρτήματος	ΟΧΙ
Όνομα κατασκευαστή ή λογότυπο:	ΟΧΙ
VIA	Επιμεταλλωμένη οπή (PTH), ελάχιστο μέγεθος 0.3mm.
ΒΑΘΜΟΣ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	Έγκριση UL 94-V0 MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος:	0.0059"
Επιμετάλλωση πλακέτας:	0.0029"
Ανοχή διάτρησης:	0.002"
ΔΟΚΙΜΗ	100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΤΥΠΟΣ ΕΡΓΩΝ ΤΕΧΝΗΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΑΡΕΧΟΝΤΑΙ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ	Παγκοσμίως, Παγκοσμίως.
