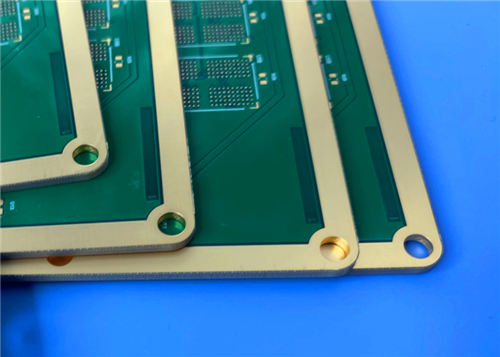

Αυτό το εξατομικευμένο 6-στρώμα άκαμπτο πολυστρώμα PCB κατασκευάζεται με υψηλήISOLA 370HRΜε υψηλό Tg FR-4 διηλεκτρικό υπόστρωμα. Τελειωμένο με επικάλυψη 2μ "ENIG και διπλής όψης πράσινη μάσκα συγκόλλησης με λευκή υπογραφή, υιοθετεί 1 ουγκιά χαλκού σε κάθε αγωγό στρώμα με 1.Δύψος τελικής πλάκας 6 mmΤο PCB έχει ρυθμισθεί με ελεγχόμενη αντίσταση 50Ω στο ανώτερο στρώμα με πλάτος ίχνη 11mil, πληροί τις απαιτήσεις IPC-Class-3 με πάχος χαλκού 25μm, με εξαιρετική θερμική σταθερότητα,Αντίσταση CAF και καθολική συμβατότητα διαδικασίας FR-4 για βιομηχανικές ηλεκτρονικές εφαρμογές υψηλής αξιοπιστίας.
Προδιαγραφές PCB
| Παράμετρος |
Προδιαγραφές |
| Διαμόρφωση στρώματος |
6 στρώσεις άκαμπτο PCB |
| Βασικό υλικό |
ISOLA 370HR υψηλής απόδοσης FR-4 υψηλής Tg |
| Διάσταση του πίνακα |
111 mm × 78 mm (1 κομμάτι) |
| Δάχος τελικής σανίδας |
1.6mm |
| Βάρος χαλκού |
1 ουγκιά χαλκού για κάθε στρώμα |
| Τελεία επιφάνειας |
ENIG, πάχος χρυσού 2μ" |
| Μασκα και Σιδεροπετσέτα |
Πράσινη μάσκα συγκόλλησης με λευκή επιγραφή και στις δύο πλευρές |
| Πρότυπο ποιότητας |
Διάταξη IPC-3 |
| Μέσα από πάχος επικάλυψης |
Χαλκό 25μm |
| Απαιτούμενη αντίσταση |
Επάνω στρώμα: πλάτος ίχνη 11mil, ελεγχόμενη αντίσταση 50Ω |
ISOLA 370HR Εισαγωγή υλικού
Το ISOLA 370HR είναι ένα σύστημα υλικών FR-4 υψηλής απόδοσης 180 °C Tg που αναπτύχθηκε για πολυεπίπεδες εκτυπωμένες πλακέτες καλωδίωσης που απαιτούν ανώτερη θερμική απόδοση και μακροχρόνια αξιοπιστία εφαρμογής.Κατασκευασμένο από πολυλειτουργική επωξική ρητίνη ενισχυμένη με υαλοπλαστικό E-grade, παρέχει βελτιωμένη θερμική αντοχή και μειωμένη θερμική διαστολή σε σύγκριση με το συμβατικό FR-4, διατηρώντας παράλληλα τη συμβατότητα με την τυποποιημένη διαδικασία FR-4.
Η μηχανική ανθεκτικότητα, η χημική αντοχή και η αντοχή σε υγρασία της ανταποκρίνονται ή υπερβαίνουν τα πρότυπα αναφοράς απόδοσης FR-4.Το 370HR επιτυγχάνει πλήρη συμβατότητα με την επιθεώρηση AOIΤο υλικό αυτό είναι επίσης κατάλληλο για πολύπλοκα πολυεπίπεδα έργα διαδοχικής επικάλυψης.
Βασικά χαρακτηριστικά υλικού
Ανώτερη θερμική απόδοση: 180°C Tg (DSC), 340°C Td (TGA @ 5% απώλεια βάρους), χαμηλή CTE για δομική αξιοπιστία, αντοχή 60min T260, αντοχή 30min T288
Περιβαλλοντική συμμόρφωση: πλήρης συμμόρφωση με το RoHS
Εναρμόνιση UV & AOI: Βελτιώνει την αποτελεσματικότητα κατασκευής και συναρμολόγησης με υψηλή ακρίβεια επιθεώρησης
Εξαιρετική αντοχή CAF: περιορίζει την ανάπτυξη των αγωγών ανοδικού νήματος για να παρατείνει τη διάρκεια ζωής
Εύκολη κατασκευή: ταιριάζει με την πρότυπη ροή εργασίας κατασκευής FR-4 για μαζική παραγωγή
Διαφορετικές επιλογές υλικών: Διαφορετικά πάχους πυρήνα, μορφές prepreg, υφάσματα γυαλιού και χαλκό φύλλα διαθέσιμα· προσαρμοσμένο πάχος χαλκού είναι αποδεκτό
Πλήρη πιστοποίηση του κλάδου: συμμόρφωση με τις προδιαγραφές IPC-4101D, πιστοποίηση UL (αριθμός αρχείου E41625), έγκριση προγράμματος UL MCIL
Τυπικές εφαρμογές
- Πολυεπίπεδα PCB υψηλής αξιοπιστίας και πλακέτες κυκλωμάτων διαδοχικής στρώσης
- Μηχανές ελέγχου και ηλεκτρονικές μονάδες ισχύος για οχήματα
- Σταθμοί βάσης τηλεπικοινωνιών και συσκευές επικοινωνίας καλωδιακών δικτύων
- Μηχανές ελέγχου, όργανα ακριβείας και εξοπλισμός δοκιμών για τη βιομηχανία
- Ηλεκτρονικά καταναλωτικά προϊόντα υψηλής θερμοκρασίας και περιφερειακές συσκευές υπολογιστών
- Ηλεκτρονικές μονάδες πολιτικής αεροδιαστημικής χρήσης που απαιτούν θερμική σταθερότητα και ανθεκτικότητα CAF
