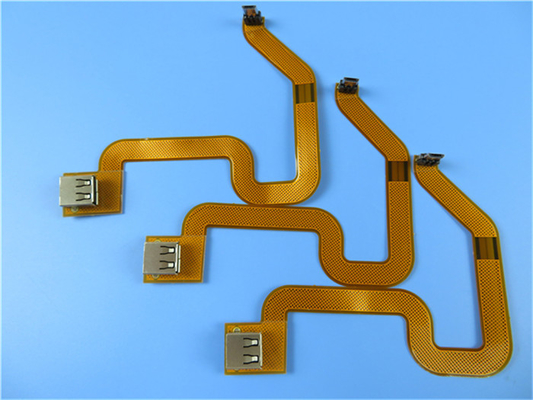

Συγκεντρωμένη εύκαμπτη τυπωμένη συνέλευση κυκλωμάτων FPC

Συγκεντρωμένη εύκαμπτη τυπωμένη συνέλευση κυκλωμάτων FPC

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτων τυπωμένων κυκλωμάτων που στηρίζονται στο υπόστρωμα polyimide με τους συνδετήρες που συγκεντρώνονται για την εφαρμογή του ραδιοφώνου USB. Το υλικό βάσεων είναι διπλός χαλκός 35um RA στρώματος συγκολλητικός στο polyimide 25um πυκνά. Έχει τη διαφορική σύνθετη αντίσταση 100 ωμ με το χωρισμό διαδρομής 4.7mil και διαδρομής 7.9mil. Υπάρχει 2 πάχος στο επικεφαλής τονωτικό, ένα για 0.3mm FR-4 και ένα για 0.8mm FR-4 για να υποστηρίξει τους συνδετήρες. Το σύνολο ευκίνητο έχει το κανένα, αλλά με τον κίτρινο coverlay και χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi SF202, ολόκληρος πίνακας που παρέχει ενιαίο επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 80 κομμάτια συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB

Γρήγορη και έγκαιρη παράδοση

εργαστήριο τετραγωνικών μέτρων 16000

Έγκαιρη υπηρεσία

Περισσότερο από 19 έτη εμπειρίας PCB

Εφαρμογές

Βιομηχανικός ελεγκτής θερμοκρασίας ελέγχου, αυτοκινητικός ευκίνητος πίνακας αισθητήρων, επίδειξη των οδηγήσεων, ενότητα PC ταμπλετών, λέιζερ επικεφαλής FPC, κινητή τηλεφωνική ενσωματωμένη κεραία FPC, ζώνη επαφών του εκτυπωτή Inkjet

Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

Πολύ καλές ηλεκτρικές ιδιότητες

Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.
