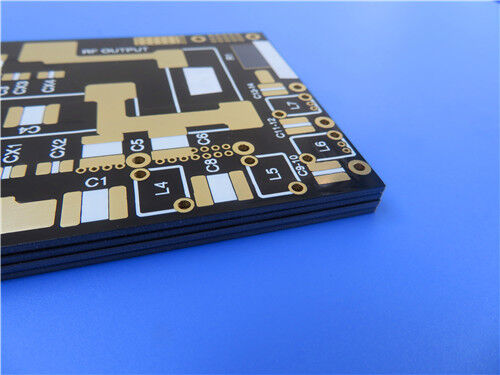

Αυτό το F4BME275 2 επιπέδωνRF PCBείναι μια πλακέτα κυκλώματος μικροκυμάτων υψηλής απόδοσης ειδικά κατασκευασμένη για απαιτητικά σενάρια ραδιοσυχνοτήτων και μικροκυμάτων υψηλής συχνότητας. Υιοθετώντας το αναβαθμισμένο σύνθετο πολυστρωματικό πολυστρωματικό υλικό υψηλής σταθερότητας F4BME275 της Wangling και φύλλο χαλκού με αντίστροφη επεξεργασία (RTF), αυτό το άκαμπτο PCB διαθέτει παχύρρευστο πάχος τελικής σανίδας 1,6 mm και επιμετάλλωση επιφάνειας από καθαρό χρυσό υψηλής ακρίβειας 5μm.
Τι είναι το F4BME275; Προηγμένη Εισαγωγή Υποστρώματος

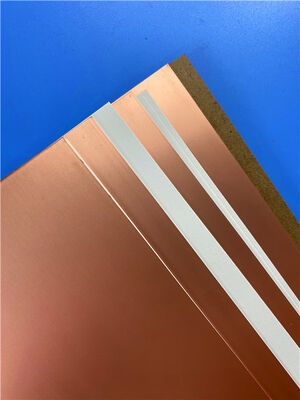

Το F4BME275 είναι ένα σύνθετο πολυστρωματικό υλικό PTFE επόμενης γενιάς που αναπτύχθηκε από την Wangling, ειδικά βελτιστοποιημένο για εφαρμογές κυκλωμάτων RF και μικροκυμάτων υψηλών προδιαγραφών. Κατασκευασμένο με υφαντό ύφασμα από υαλοβάμβακα ακριβείας, ρητίνη PTFE υψηλής καθαρότητας και εξειδικευμένο σύνθετο φιλμ, αυτό το υπόστρωμα προσφέρει εξαιρετικά συνεπή και αξιόπιστη ηλεκτρική απόδοση σε περιβάλλοντα λειτουργίας υψηλής συχνότητας.
Ως αναβαθμισμένη επανάληψη του κλασικού υλικού F4BM275, το F4BME275 επιτυγχάνει ολοκληρωμένες αναβαθμίσεις απόδοσης με χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντίσταση μόνωσης και ανώτερη μακροπρόθεσμη σταθερότητα παραμέτρων. Χρησιμεύει ως μια οικονομικά αποδοτική, υψηλής αξιοπιστίας εγχώρια εναλλακτική λύση σε σχέση με τα κύρια εισαγόμενα πολυστρωματικά υλικά υψηλής συχνότητας. Τυπικά επενδυμένο με φύλλο χαλκού αντίστροφης επεξεργασίας (RTF), το υλικό εξασφαλίζει εξαιρετική απόδοση χαμηλού PIM, υποστηρίζει ακριβή χάραξη κυκλώματος λεπτής γραμμής και μειώνει αποτελεσματικά την απώλεια αγωγού υψηλής συχνότητας, ικανοποιώντας πλήρως τις απαιτήσεις σχεδίων κυκλωμάτων RF υψηλής ακρίβειας.
Βασικά χαρακτηριστικά και πλεονεκτήματα του F4BME275
Το F4BME275 διαθέτει προσαρμόσιμες ηλεκτρικές και μηχανικές ιδιότητες μέσω επακριβώς βαθμονομημένης ανάμειξης αναλογίας PTFE και υαλοβάμβακα, επιτυγχάνοντας τη βέλτιστη ισορροπία μεταξύ απόδοσης χαμηλών απωλειών, δομικής σταθερότητας και δυνατότητας κατασκευής για διάφορα σχέδια κυκλωμάτων υψηλής συχνότητας:
Ρυθμιζόμενη διηλεκτρική απόδοση: Διαθέτει ακριβή ρυθμιζόμενη αναλογία υαλοβάμβακα προς PTFE, παρέχοντας σταθερή διηλεκτρική σταθερά (Dk) 2,75 στα 10 GHz με εξαιρετικά χαμηλές διηλεκτρικές απώλειες. Αυτή η προσαρμόσιμη διηλεκτρική ιδιότητα επιτρέπει την ευέλικτη αντιστοίχιση σύνθετης αντίστασης και την ακριβή προσαρμογή του υλικού για διάφορα σχέδια πολιτικών και στρατιωτικών ζωνών υψηλής συχνότητας
Ενισχυμένη σταθερότητα διαστάσεων: Η βελτιστοποιημένη σύνθεση από υαλοβάμβακα μειώνει αποτελεσματικά τη θερμική διαστολή και καταστέλλει τη διηλεκτρική μετατόπιση της θερμοκρασίας. Το υλικό διατηρεί σταθερή φυσική και ηλεκτρική απόδοση στους -55°C έως 125°C, ελαχιστοποιώντας τη στρέβλωση της πλακέτας και την απόκλιση των παραμέτρων υπό εναλλασσόμενες θερμικές συνθήκες λειτουργίας
Ισορροπημένη ολοκληρωμένη απόδοση: Υιοθετεί μια φόρμουλα αντιστάθμισης επιστημονικής απόδοσης με μέτρια αναλογία fiberglass. Βελτιώνει σημαντικά τη μηχανική ακαμψία και τη δομική επιπεδότητα, ενώ διατηρεί τα χαρακτηριστικά εξαιρετικά χαμηλού συντελεστή διάχυσης (Df), εξασφαλίζοντας σταθερή μετάδοση σήματος υψηλής συχνότητας χαμηλών απωλειών έως και 20 GHz
Υψηλή ευελιξία σχεδιασμού: Υποστηρίζει προσαρμόσιμες διαμορφώσεις διηλεκτρικής σταθεράς και δομική βελτιστοποίηση. Οι μηχανικοί ραδιοσυχνοτήτων μπορούν να προσαρμόσουν τις παραμέτρους υλικού για να εξισορροπήσουν τέλεια την ηλεκτρική απόδοση υψηλής συχνότητας, τη μηχανική ανθεκτικότητα στο φορτίο και την προσαρμοστικότητα της διαδικασίας παραγωγής SMT/διαμέσου οπής για ανάπτυξη διαφορετικών προϊόντων ραδιοσυχνοτήτων
Ανώτερη απόδοση χαμηλού PIM και χαμηλών απωλειών: Σε συνδυασμό με φύλλο χαλκού με αντίστροφη επεξεργασία υψηλής ποιότητας RTF, μειώνει σημαντικά την απώλεια αγωγού υψηλής συχνότητας.
Αξιόπιστη απόδοση μόνωσης: Η αναβαθμισμένη σύνθετη φόρμουλα προσφέρει εξαιρετική αντίσταση μόνωσης όγκου, απομονώνοντας αποτελεσματικά τα σήματα κυκλώματος υψηλής συχνότητας
Βασικές προδιαγραφές κατασκευής PCB
| Στοιχείο παραμέτρου |
Ειδική Προδιαγραφή |
| Υλικό Βάσης |
Wangling F4BME275 σύνθετο πολυστρωματικό υλικό PTFE υψηλής σταθερότητας με φύλλο χαλκού RTF |
| Καταμέτρηση επιπέδων |
2 στρώσεις (άκαμπτη δομή PCB RF) |
| Διαστάσεις πίνακα |
103 mm × 76 mm (ανοχή ±0,15 mm, 1 τεμάχιο) |
| Ελάχιστο ίχνος/Χώρος |
6/9 mils, προσαρμογή στη διάταξη κυκλώματος λεπτής γραμμής RF ακριβείας |
| Ελάχιστο μέγεθος τρύπας |
0,5 mm, διευκολύνοντας την τυποποιημένη συναρμολόγηση εξαρτημάτων |
| Τελειωμένο πάχος σανίδας |
Σχεδιασμός σανίδας με πάχος 1,6 mm για βελτιωμένη δομική σταθερότητα |
| Βάρος τελικού χαλκού |
1 oz (1,4 mils) εξωτερικά στρώματα χαλκού RTF για χαμηλή απώλεια αγωγού και χαμηλή απόδοση PIM |
| Μέσω πάχους επιμετάλλωσης |
20μm, εξασφαλίζοντας σταθερότητα μέσω αγωγιμότητας και μακροπρόθεσμη αξιοπιστία |
| Φινίρισμα επιφάνειας |
Επιμετάλλωση από καθαρό χρυσό 5μm (197μ"), που προσφέρει εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση |
| Μεταξοτυπία |
Λευκή επάνω μεταξοτυπία χωρίς μεταξοτυπία κάτω για καθαρή σήμανση εξαρτημάτων |
| Μάσκα συγκόλλησης |
Μαύρη επάνω μάσκα συγκόλλησης, χωρίς μάσκα συγκόλλησης κάτω για βελτιστοποιημένη απαγωγή θερμότητας |
| Πρότυπο δοκιμής ποιότητας |
100% πλήρης ηλεκτρική δοκιμή πριν από την αποστολή για την εξάλειψη των ελαττωμάτων του κυκλώματος |
Δομή στοίβαξης PCB 2 επιπέδων F4BME275
Αυτή η επαγγελματική άκαμπτη στοίβαξη 2 επιπέδων υιοθετεί σύνθετο πυρήνα PTFE F4BME275 υψηλής απόδοσης, σε συνδυασμό με φύλλο χαλκού RTF χαμηλής απώλειας. Η ισορροπημένη πολυεπίπεδη δομή ελαχιστοποιεί την απώλεια σήματος υψηλής συχνότητας και εξασφαλίζει ομοιόμορφη μηχανική και ηλεκτρική απόδοση, ιδανική για εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων ακριβείας:
| Ακολουθία στρωμάτων |
Προδιαγραφές Υλικού |
Πάχος |
Βασική Λειτουργία |
| Εξωτερικό στρώμα 1 (επάνω) |
RTF αγώγιμο φύλλο χαλκού χαμηλής απώλειας |
35μm |
Μετάδοση σήματος RF υψηλής συχνότητας και στρώμα συγκόλλησης εξαρτημάτων ακριβείας |
| Διηλεκτρικό στρώμα πυρήνα |
F4BME275 σύνθετο υπόστρωμα πυρήνα PTFE υψηλής σταθερότητας |
1.524 χιλιοστά (60 χιλιοστά) |
Διηλεκτρική μόνωση χαμηλών απωλειών, σταθερή αντίσταση θερμοκρασίας και σταθερή διηλεκτρική απόδοση για κυκλώματα ραδιοσυχνοτήτων |
| Εξωτερικό στρώμα 2 (κάτω) |
RTF αγώγιμο φύλλο χαλκού χαμηλής απώλειας |
35μm |
Βοηθητικό στρώμα μετάδοσης κυκλώματος για εξισορρόπηση της συνολικής δομικής σταθερότητας |
Στατιστικά PCB
| Στοιχείο παραμέτρου |
Ειδική Αξία |
| εξαρτήματα |
37 |
| Total Pads |
56 |
| Thru Hole Pads |
37 |
| Κορυφαία SMT Pads |
19 |
| Κάτω επιθέματα SMT |
0 |
| Vias |
21 |
| Δίχτυα |
7 |
Αποδεκτή μορφή έργου τέχνης:Υποστηρίζουμε τυπικές υποβολές αρχείων σχεδίασης Gerber RS-274-X από παγκόσμιους πελάτες. Αυτή η καθολική μορφή βιομηχανικού προτύπου επιτρέπει ακριβή τεχνική αξιολόγηση, προσαρμοσμένη προσφορά και ακριβή μαζική παραγωγή, διασφαλίζοντας αποτελεσματική και χωρίς σφάλματα συνεργασία για όλα τα διεθνή έργα προσαρμογής PCB.
Πρότυπο ποιότητας παραγωγής:Όλα τα RF PCB υψηλής συχνότητας F4BME275 κατασκευάζονται και ελέγχονται αυστηρά σύμφωνα με τα κριτήρια βιομηχανικής αξιοπιστίας IPC-Class-2. Οι τυποποιημένες διαδικασίες παραγωγής και οι αυστηροί ποιοτικοί έλεγχοι εγγυώνται εξαιρετική συνοχή διαστάσεων και σταθερή ηλεκτρική απόδοση για κάθε παρτίδα.
Υπηρεσία Παγκόσμιας Προμήθειας:Παρέχουμε παγκόσμια προσαρμοσμένη προσφορά PCB και υπηρεσίες διεθνούς αποστολής. Οι παγκόσμιοι πελάτες μπορούν να υποβάλουν αρχεία Gerber για αποκλειστικές προσαρμοσμένες προσφορές, με πλήρεις υπηρεσίες μίας στάσης, όπως τεχνική επιβεβαίωση, κατασκευή ακριβείας, ολοκληρωμένες δοκιμές ποιότητας και παγκόσμια παράδοση logistics.
Τυπικά σενάρια εφαρμογής
Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ: Μονάδες μικροκυμάτων υψηλής συχνότητας, γενικά κυκλώματα σήματος ραδιοσυχνοτήτων και εξοπλισμός ανίχνευσης ραντάρ ακριβείας
Παθητικά εξαρτήματα RF: Μετατοπιστές φάσης υψηλής απόδοσης και διάφορα λειτουργικά παθητικά εξαρτήματα ακριβείας
Εξαρτήματα διανομής ισχύος: Προσαρμοσμένοι διαιρέτες ισχύος, ζεύκτες ραδιοσυχνοτήτων και συνδυαστές σημάτων για συστήματα επικοινωνίας
Συστήματα τροφοδοσίας κεραίας: Μονάδες δικτύου τροφοδοσίας κεραίας και συστήματα κεραιών με φάσεις συστοιχίας υψηλής ακρίβειας
Εξοπλισμός ασύρματης επικοινωνίας: Τερματικά δορυφορικής επικοινωνίας και συστήματα κεραιών σταθμών βάσης υψηλής σταθερότητας
