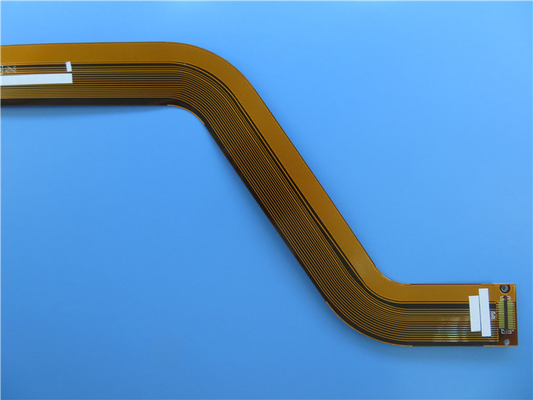

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-262.V1.0
Υλικό βάσεων:
ΚΟΡΥΦΗ FR-4 Steffener 0.8mm
Αρίθμηση στρώματος:
2 στρώμα
Πάχος PCB:
0.2mm
Μέγεθος PCB:
196 X 35mm = PC 1
Coverlay:
Κίτρινος
Silkscreen:
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

Εύκαμπτο PCB συνήθειας βύθισης χρυσό

,

FR4 εύκαμπτο PCB συνήθειας τονωτικών

Περιγραφή προϊόντος

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του εύκαμπτου PCB που στηρίζεται στο polyimide το υπόστρωμα που 76 μικρού τη σύνθετη αντίσταση 90 ωμ που ελέγχεται με σχετικά με 0.15mm/0.3mm ακολουθεί και χάσμα για την εφαρμογή του συνδετήρα USB. Είναι τυποποιημένο 0,20 χιλ. παχύ με την κίτρινη μάσκα ύλης συγκολλήσεως (coverlay) και στις δύο πλευρές και ο χρυσός βύθισης είναι στα μαξιλάρια. FR-4 δεδομένου ότι το τονωτικό είναι στο κεφάλι και την ουρά. Το υλικό βάσεων χρησιμοποιείται από Shengyi, ο ολόκληρος πίνακας που παρέχει 1 επάνω λυγίζει ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 κομμάτια συσκευάζονται για την αποστολή.

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη 0

Φύλλο παραμέτρου και στοιχείων

Μέγεθος PCB: 196 X 35mm = PC 1
Αριθμός στρωμάτων 2 στρώματα
Τύπος πινάκων PCB Flexbile
Πάχος πινάκων 0.2mm +/-10%
Stackup ΚΟΡΥΦΗ FR-4 Steffener 0.8mm
Pi coverlay 0.025mm
Η κορυφή 0.035mm χαλκού τελειώνει
Υπόστρωμα 0.076mm Polyimide
Η κορυφή 0.035mm χαλκού τελειώνει
Pi coverlay 0.025mm
Υλικός προμηθευτής πινάκων Shengyi
Αξία Tg του υλικού πινάκων 60℃
Πάχος $cu PTH um 20
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας um 35 (1oz)
Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 2
Πάχος Coverlay um 25
Τονωτικό FR-4 0.8mm
Τύπος μελανιού Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Προμηθευτής Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ελάχιστο μέσω (χιλ.) 0,3
Ελάχιστο ίχνος (mil) 5.90
Η ελάχιστη Gap (mil) 11.8
Η επιφάνεια τελειώνει Χρυσός βύθισης
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2
Τύπος έργου τέχνης που παρέχεται αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
Περιοχή υπηρεσιών Παγκοσμίως, συνολικά.

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη 1

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Οι ισχυρές ικανότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ

Παράδοση εγκαίρως με υψηλότερο από το ποσοστό -χρόνος-παράδοσης 98%

Ομάδα με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα

Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο

Εφαρμογές

Εύκαμπτο επίπεδο καλώδιο, βιομηχανικός μαλακός πίνακας ελεγκτών θερμοκρασίας ελέγχου, ελεγκτής ιατρικού εξοπλισμού, αυτοκινητικός ευκίνητος πίνακας ναυσιπλοΐας ΠΣΤ, ευκίνητος πίνακας αριθμητικών πληκτρολογίων ταμπλετών, επίδειξη backlight

1.5 ενιαία τελειωμένη σύνθετη αντίσταση (γραμμών), διαφορική σύνθετη αντίσταση

Καθορισμός της χαρακτηριστικής σύνθετης αντίστασης

Σε μια ορισμένη συχνότητα, σχετικά με ένα στρώμα αναφοράς, η αντίσταση των υψηλής συχνότητας σημάτων ή των ηλεκτρομαγνητικών κυμάτων της στο στάδιο της μετάδοσης καλείται χαρακτηριστική σύνθετη αντίσταση, η οποία είναι το διανυσματικό άθροισμα της ηλεκτρικής σύνθετης αντίστασης, επαγωγική αεργή αντίσταση, αντίσταση ικανότητας.

Η ταξινόμηση της χαρακτηριστικής σύνθετης αντίστασης

Η κοινή χαρακτηριστική σύνθετη αντίσταση διαιρείται σε: (1) ενιαία τελειωμένη σύνθετη αντίσταση (γραμμών) (2) διαφορική σύνθετη αντίσταση και (3) συνεπίπεδη σύνθετη αντίσταση, κ.λπ.

Η ενιαία τελειωμένη σύνθετη αντίσταση αναφέρεται στη μετρημένη σύνθετη αντίσταση μιας ενιαίας γραμμής σημάτων. Η διαφορική σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται μεταξύ των δύο γραμμών μετάδοσης με το ισοδύναμο πλάτος και του διαστήματος στη διαφορική κίνηση. Η συνεπίπεδη σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται όταν διαβιβάζει η γραμμή σημάτων μεταξύ της περιβάλλον GND/VCC (το διάστημα μεταξύ της γραμμής σημάτων GND/VCC και στις δύο πλευρές είναι ίσο).

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη 2

Ο όρος που απαιτείται καθοριστικός για τον έλεγχο σύνθετης αντίστασης

Όταν το σήμα διαβιβάζεται στον αγωγό PCB, εάν το μήκος του αγωγού είναι στενό στο 1/7 του μήκους κύματος σημάτων, κατόπιν ο αγωγός γίνεται αυτή τη στιγμή μια γραμμή μετάδοσης σημάτων, οι άλλες γενικές γραμμές μετάδοσης σημάτων πρέπει για να γίνουν με τον έλεγχο σύνθετης αντίστασης. Εάν πρέπει να ελεγχθεί η σύνθετη αντίσταση στην παραγωγή PCB είναι βασισμένου στην απαίτηση του πελάτη, εάν ο πελάτης απαιτεί ότι μια ορισμένη ανάγκη πλάτους γραμμών να γίνει με τον έλεγχο σύνθετης αντίστασης, αυτό απαιτείται για να ελέγξει τη σύνθετη αντίσταση του πλάτους γραμμών στην παραγωγή. Τρία βασικά στοιχεία της αντιστοιχίας σύνθετης αντίστασης είναι η σύνθετη αντίσταση παραγωγής (τα αρχικά ενεργά μέρη), η χαρακτηριστική σύνθετη αντίσταση (γραμμή σημάτων), η σύνθετη αντίσταση εισαγωγής (ενεργητικά μέρη) (πίνακας PCB)

Περισσότερη σύνθετη αντίσταση έλεγξε το εύκαμπτο κύκλωμα (FPC)

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη 3

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με τη σύνθετη αντίσταση 90ohm ελεγχόμενη 4
