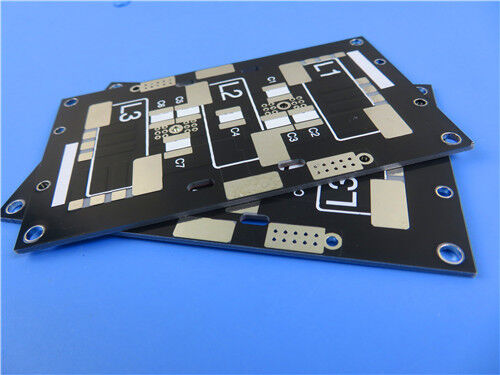

Διπλής όψεως F4BTMS450 PCB 0,508 mm Υποστρώμα με HASL Χωρίς μόλυβδο

Αυτό το 2 στρώματα F4BTMS450 άκαμπτο PCB είναι μια υψηλής αξιοπιστίας, χαμηλής απώλειας υψηλής συχνότητας λύση κυκλώματος σχεδιασμένη για αεροδιαστημικό εξοπλισμό, στρατιωτικά συστήματα ραντάρ,και εφαρμογές μικροκυμάτων ραδιοσυχνοτήτων ακριβείαςΧρησιμοποιώντας το αναβαθμισμένο υποστρώμα PTFE γεμάτο κεραμικό F4BTMS450 σε συνδυασμό με χαλκό RTF υψηλής ποιότητας χαμηλής τραχύτητας, αυτή η άκαμπτη πλακέτα κυκλώματος διαθέτει ένα 0 μm.Τελειωμένο πάχος 6 mm και οικολογική επιφάνεια HASL χωρίς μόλυβδοΚάθε μονάδα υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την παράδοση και συμμορφώνεται πλήρως με τα κριτήρια βιομηχανικής αξιοπιστίας IPC-Class-2.ελαχιστοποιημένη ανισιοτροπία πολλών αξόνων, και ανώτερη θερμο-μηχανική ανθεκτικότητα, αυτό το PCB παρέχει σταθερή απόδοση για υψηλής τεχνολογίας αεροδιαστημικές συσκευές, συστήματα κερατοειδών φάσης και τερματικά δορυφορικής επικοινωνίας.Καλωσορίζουμε τους παγκόσμιους πελάτες να υποβάλουν τα αρχεία Gerber RS-274-X για εξατομικευμένες προσφορές, με παγκόσμια αποστολή και πλήρη επαγγελματική τεχνική υποστήριξη.

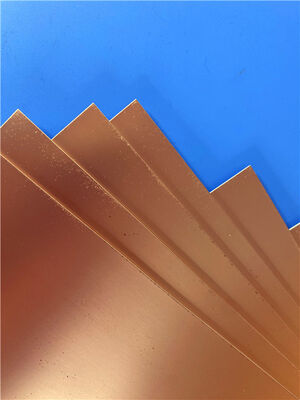

Τι είναι το F4BTMS450; Προηγμένη εισαγωγή υποστρώματος

Το F4BTMS450 χρησιμεύει ως βελτιωμένη επαναφορά υψηλών επιδόσεων του συμβατικούF4BTMΕγκατασταθεί με υψηλής περιεκτικότητας σε νανοκεραμικά συμπληρώματα και ενισχυμένο με υπεραπλανή,Υπερτελής υφαντικής ινών γυαλιού, αυτό το αναβαθμισμένο υπόστρωμα επιτυγχάνει ολοκληρωμένες βελτιώσεις της απόδοσης και εξαιρετικά σταθερές διηλεκτρικές παραμέτρους.Ιδανικά για υψηλού επιπέδου βιομηχανικές και αεροδιαστημικές ηλεκτρονικές εφαρμογές.

Το υπόστρωμα υιοθετεί μια εξελιγμένη σύνθετη δομή που αποτελείται από ρητίνη PTFE, ομοιόμορφα διασκορπισμένα εξειδικευμένα νανοκεραμικά σωματίδια και ελάχιστη υπερ- λεπτή ενίσχυση από ίνες γυαλιού.Αυτό το καινοτόμο σχέδιο μετριασεί αποτελεσματικά τις δυσμενείς επιπτώσεις της υαλοπλαστικής στη διάδοση ηλεκτρομαγνητικών κυμάτων, μειώνει σημαντικά τις διηλεκτρικές απώλειες και την ανισοτροπία υλικού στον άξονα X/Y/Z. Παρέχει εξαιρετική σταθερότητα διαστάσεων, διευρυμένο αποτελεσματικό εύρος ζώνης συχνοτήτων, βελτιωμένη ηλεκτρική αντοχή,και βελτιωμένη θερμική αγωγιμότητα, σε συνδυασμό με πολύ χαμηλούς συντελεστές θερμικής διαστολής και μη ευαίσθητα στη θερμοκρασία διηλεκτρικά χαρακτηριστικά.Το τυποποιημένο χαλκό χαλκού RTF χαμηλής τραχύτητας μειώνει περαιτέρω την απώλεια αγωγών υψηλής συχνότητας, διατηρώντας παράλληλα εξαιρετική αντοχή της φάλαινας χαλκού, που υποστηρίζει τόσο τα δομικά σχέδια PCB με βάση τον χαλκό όσο και τα δομικά σχέδια PCB με βάση το αλουμίνιο.

Βασικά χαρακτηριστικά του PCB F4BTMS450

Ενσωματώνει εξαιρετική ηλεκτρική σταθερότητα, αξιόπιστη θερμική απόδοση και ισχυρή μηχανική αντοχή,το υπόστρωμα F4BTMS450 πληροί πλήρως τα αυστηρά λειτουργικά πρότυπα των αεροδιαστημικών και στρατιωτικών συστημάτων κυκλωμάτων υψηλής συχνότητας:

Σταθερή διηλεκτρική σταθερά (Dk): Διατηρεί ακριβή διηλεκτρική σταθερά 4,5 ± 0,09 σε 10 GHz, επιτρέποντας ακριβή αντιστοίχιση αντίστασης και αξιόπιστη μετάδοση σήματος υψηλής συχνότητας

Υπερ-χαμηλός συντελεστής διάσπασης (Df): διαθέτει πολύ χαμηλές αγγίξεις απώλειας 0,0015 στα 10GHz και 0,0019 στα 20GHz, καταπιέζοντας αποτελεσματικά την εξασθένιση του σήματος υψηλής συχνότητας και την απώλεια ισχύος

Εξαιρετική θερμική σταθερότητα διαστάσεων: Διαθέτει χαμηλές γραμμικές τιμές CTE 12 ppm/°C τόσο για τους άξονες X όσο και Y και 45 ppm/°C για τον άξονα Z κατά μήκος των -55°C έως 288°C,αποφυγή στρέβλωσης των πλακών και αποτυχίας κυκλώματος υπό ακραίες θερμοκρασίες

Ελάχιστη μετατόπιση της θερμοκρασίας του διηλεκτρίου: προσφέρει πολύ χαμηλό θερμικό συντελεστή Dk (-58 ppm/°C) σε εύρος από -55°C έως 150°C,διασφάλιση σταθερής ηλεκτρικής απόδοσης σε δυναμικά μεταβαλλόμενα θερμικά περιβάλλοντα

Ανώτερη θερμική αγωγιμότητα: Με θερμική αγωγιμότητα 0,64 W/MK, επιταχύνει την απώλεια θερμότητας και βελτιώνει τη μακροπρόθεσμη λειτουργική σταθερότητα των κυκλωμάτων ραδιοσυχνοτήτων υψηλής ισχύος

Χαμηλή ευαισθησία σε υγρασία: επιτυγχάνει εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας 0,08%, αποτρέποντας τις αποκλίσεις των ηλεκτρικών παραμέτρων που προκαλούνται από υγρές συνθήκες εργασίας

Υψηλή επιβράδυνση φλόγας: πληροί τα πρότυπα επιβράδυνσης φλόγας UL-94 V0, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία για αεροδιαστημικά και στρατιωτικά ηλεκτρονικά συστήματα

Βασικές προδιαγραφές κατασκευής PCB

Δυοστρώματα F4BTMS450 PCB Stack-up Structure

Αυτό το τυποποιημένο 2 στρώματα άκαμπτο στοίβασμα χρησιμοποιεί υψηλής ποιότητας υλικό πυρήνα F4BTMS450 γεμάτο κεραμική διηλεκτρική.που ανταποκρίνεται απόλυτα στις απαιτήσεις υψηλής σταθερότητας απόδοσης των εφαρμογών αεροδιαστημικών κυκλωμάτων RF και μικροκυμάτων:

Στατιστικές PCB

Αποδεκτό μορφότυπο έργου ζωγραφικής:Αυτή η παγκόσμια βιομηχανική μορφή υποστηρίζει ακριβή τεχνική αξιολόγηση, εξατομικευμένη προσφορά τιμών,και εξορθολογισμένη μαζική παραγωγή.

Πρότυπο ποιότητας παραγωγής:Όλα τα PCB κατασκευάζονται και ελέγχονται με αυστηρή συμμόρφωση με τις προδιαγραφές βιομηχανικής αξιοπιστίας IPC-Class-2.

Παγκόσμια Υπηρεσία Εφοδιασμού:Προσφέρουμε παγκόσμια εξατομικευμένη προσφορά PCB και διεθνείς λύσεις αποστολής.

Τυπικά σενάρια εφαρμογής

• Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και εξοπλισμού καμπίνας
• Μικροκύματα, ραδιοσυχνότητες
• Ράδαρ, στρατιωτικό ραντάρ
• Δίκτυα τροφοδοσίας
• Άντενες ευαισθητοποίησης φάσης, άντενες φάσης
• Πληροφορίες μέσω δορυφόρου και πολλά άλλα
