Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil

Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil
Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil

Μεγάλες Εικόνας :  Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-268.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Επικοινωνία

Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil

περιγραφή
Υλικό Βάσης: F4BTMS265 Καταμέτρηση επιπέδων: 2 στρώματα
Πάχος PCB: 0.85mm Μέγεθος PCB: 97 mm × 76 mm (1 τεμάχιο), ανοχή διαστάσεων: ±0,15 mm
Μάσκα συγκόλλησης: Μαύρος Μεταξοτυπία: λευκό
Βάρος χαλκού: 1 oz (1,4 mils) εξωτερικό στρώμα χαλκού Φινίρισμα επιφάνειας: ENIG (χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό)
Επισημαίνω:

Τονωτικό Polyimide ευκίνητο PCB 4 στρωμάτων

,

2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων

,

Τονωτικό Polyimide 2 Oz PCB χαλκού

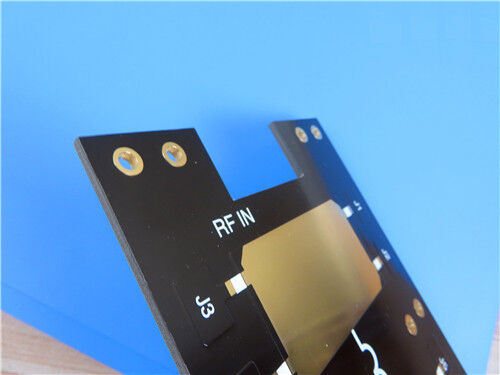

Αυτό το 2 στρώματα άκαμπτο PCB υψηλής συχνότητας διαθέτει κεραμικό γεμάτο διηλεκτρικό υπόστρωμα F4BTMS265 αεροδιαστημικής κλάσης με χαμηλή ηλεκτρομαγνητική απώλεια και ελάχιστη ανισοτρόπια.μαύρη μάσκα συγκόλλησης και λευκή μεμβράνηΌλες οι μονάδες περνάνε 100% ηλεκτρικές δοκιμές πριν από την παράδοση, εξασφαλίζοντας σταθερή διηλεκτρική απόδοση,χαμηλή εξασθένιση του σήματος και αξιόπιστη δομή για την αεροδιαστημική, στρατιωτικές και ραδιοσυχνότητες/μικροκυμάτων.



Προδιαγραφές PCB

Παράμετρος Προδιαγραφές
Βασικό υλικό F4BTMS265 αναβαθμισμένο υποστρώμα υψηλής συχνότητας γεμάτο κεραμική
Διαμόρφωση στρώματος Δύο στρώσεις άκαμπτης δομής PCB
Διάσταση του πίνακα 97 mm × 76 mm (1 κομμάτι), ανοχή διαστάσεων: ±0,15 mm
Ελάχιστο ίχνος / χώρος 14 ml / 14 ml
Ελάχιστη διάμετρος μηχανικής τρύπας 0.25mm
Μέσω τύπου Καθαρές διατρυπές σωλήνες, χωρίς τυφλές σωλήνες
Δάχος τελικής σανίδας 0.85mm
Εξωτερικό βάρος χαλκού 1 ουγκιά (1.4 ml) εξωτερικό στρώμα χαλκού
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας ENIG (χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό)
Πιο ψηλά σε μεταξένια οθόνη Λευκό μεταξοδέκτη
Πυκνωτή οδοντόκρεμα Χωρίς μεταξοπλέκτης
Πάνω μάσκα συγκόλλησης Μαύρη μάσκα συγκόλλησης
Μασκές επίλυσης κάτω Χωρίς μάσκα συγκόλλησης
Επιθεώρηση ποιότητας 100% πλήρης ηλεκτρική δοκιμή πριν από την παράδοση



Δομή συσσώρευσης στρωμάτων PCB

Ορισμός στρώματος Τεχνικές προδιαγραφές
Επάνω στρώμα χαλκού 35μm πάχος τελικού χαλκού
Υπόστρωμα διηλεκτρικού πυρήνα Κέντρο F4BTMS265, πάχος 0,762 mm (30 mil)
Κάτω στρώμα χαλκού 35μm πάχος τελικού χαλκού



Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil 0



Τέχνη και συμμόρφωση ποιότητας

Πρότυπο φακέλου παραγωγής: Κατασκευάζεται με βάση τα τυποποιημένα φακέλους Gerber RS-274-X,υποστήριξη της υψηλής ακρίβειας διαμόρφωσης κυκλωμάτων και πλήρης συμβατότητα με τις συνήθεις βιομηχανικές διαδικασίες κατασκευής.



Πρότυπο ποιότητας: Όλες οι διαδικασίες κατασκευής και επιθεώρησης συμμορφώνονται αυστηρά με τις προδιαγραφές IPC-Class-2, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση και μακροπρόθεσμη δομική αξιοπιστία.



Παγκόσμια Διαθεσιμότητα: Παγκόσμια υπηρεσίες εφοδιασμού και εφοδιασμού είναι διαθέσιμες για την υποστήριξη παγκόσμιων αεροδιαστημικών και υψηλής συχνότητας ηλεκτρονικών έργων.

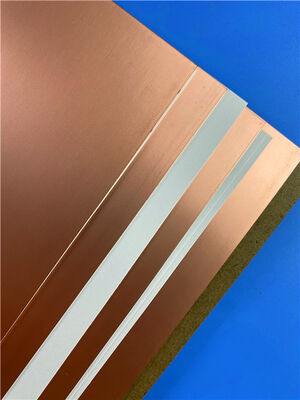

Προφίλ υλικού F4BTMS265

Το F4BTMS265 είναι ένα αναβαθμισμένο υψηλής αξιοπιστίας κεραμικό ενισχυμένο διηλεκτρικό υπόστρωμα PTFE βελτιστοποιημένο από το πρότυποF4BTMΓεμάτο με ομοιόμορφα κατανεμημένα νανο-κεραμικά σωματίδια και υπερ-τελές γυάλινες ίνες, μειώνει τις ηλεκτρομαγνητικές παρεμβολές που προκαλούνται από τις γυάλινες ίνες, τις διηλεκτρικές απώλειες και τη δομική ανιστροπία.Υιοθέτηση χαλκού RTF χαμηλής τραχύτητας ως πρότυποΜε εξαιρετική διαμετρική, θερμική και διηλεκτρική σταθερότητα.το υλικό αυτό αεροδιαστημικής ποιότητας χρησιμεύει ως υποκατάστατο υψηλών επιδόσεων για εισαγόμενα υποστρώματα υψηλής συχνότητας σε στρατιωτικές και αεροδιαστημικές εφαρμογές.



Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil 1



Τυπικά πεδία εφαρμογής

Με εξαιρετικά χαμηλές διηλεκτρικές απώλειες, ελάχιστη δομική ανισοτροπία, ανώτερη θερμική σταθερότητα και αξιοπιστία αεροδιαστημικού επιπέδου, τα PCB με βάση το F4BTMS265 είναι κατάλληλα για ανάπτυξη σε υψηλή ακρίβεια,Ηλεκτρονικά συστήματα υψηλής συχνότητας ευαίσθητα σε φάση:



  • Ηλεκτρονικά συστήματα αεροδιαστημικών συσκευών, διαστημικού εξοπλισμού και καμπίνας
  • Συστήματα κυκλωμάτων ραδιοσυχνοτήτων υψηλής συχνότητας και μικροκυμάτων
  • Υψηλής ακρίβειας στρατιωτικό ραντάρ
  • Συστατικά του δικτύου τροφοδοσίας κεραίας
  • Άντενες ευαισθητοποίησης φάσης και συστήματα κερατοειδών φάσης
  • Συστήματα δορυφορικής επικοινωνίας

Υπόστρωμα υψηλής συχνότητας 2 στρώσεων F4BTMS265 PCB 30mil 2
