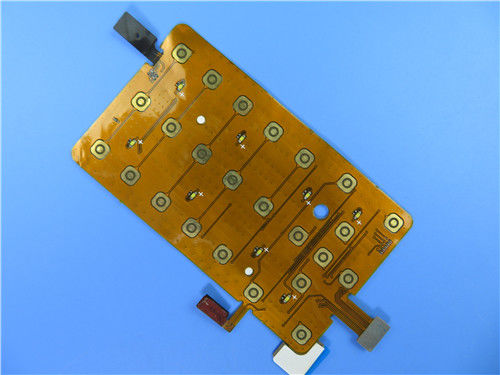

Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt small.img.alt small.img.alt

Μεγάλες Εικόνας :  Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-268.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Polyimide Αρίθμηση στρώματος: 4 στρώματα
Πάχος PCB: 0.25mm Μέγεθος PCB: 50.22 X 122.17mm
Coverlay: κίτρινος Silkscreen: άσπρος
Βάρος χαλκού: 70µm Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

Τονωτικό Polyimide ευκίνητο PCB 4 στρωμάτων

,

2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων

,

Τονωτικό Polyimide 2 Oz PCB χαλκού

4 εύκαμπτο PCB στρώματος που στηρίζεται σε Polyimide με 2 oz χαλκού και χρυσός βύθισης συν τα αριθμητικά πληκτρολόγια για τις κινητές συσκευές

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος 4 στρώματος για την εφαρμογή του ηλεκτρονικού μετρητή. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB 50.22 X 122.17mm
Αριθμός στρωμάτων 4
Τύπος πινάκων Εύκαμπτο PCB
Πάχος πινάκων 0.25mm
Υλικό πινάκων Poyimide 25µm
Υλικός προμηθευτής πινάκων ITEQ
Αξία Tg του υλικού πινάκων 60℃
Πάχος $cu PTH ≥20 µm
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας 70 µm
Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 1
Πάχος Coverlay 25 µm
Υλικό τονωτικών Polyimide
Πάχος τονωτικών 0.2mm
Τύπος μελανιού Silkscreen IJR-4000 MW300
Προμηθευτής Silkscreen TAIYO
Χρώμα Silkscreen Άσπρος
Αριθμός Silkscreen 1
Δοκιμή αποφλοίωσης Coverlay Κανένας peelable
Προσκόλληση μύθου 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή
Η επιφάνεια τελειώνει Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο 0

Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο 1

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Υλικό optionality

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Διαφοροποιημένη μέθοδος ναυτιλίας

Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%

Εφαρμογές

Ενότητα LCD, κινητή τηλεφωνική κεραία ευκίνητος πίνακας, μαλακός πίνακας αναγνωστών καταναλωτικών καρτών

Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

Πολύ καλές ηλεκτρικές ιδιότητες

Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο 2Τονωτικό Polyimide 2 Oz χαλκού ευκίνητο PCB 4 στρωμάτων που μειώνει τον όγκο 3
